多路选择器设计

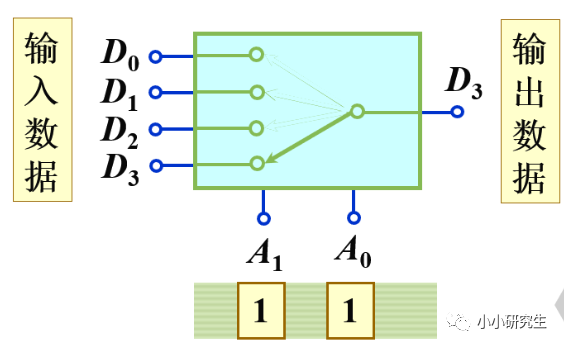

组合逻辑电路的输出信号只与当前时刻的输入信号有关，与其他时刻的输入状态无关，无存储电路或反馈电路。多路选择器是在多路数据传送过程中，根据需要选择一条电路。如果还没看懂功能，结合真值表就好理解了。

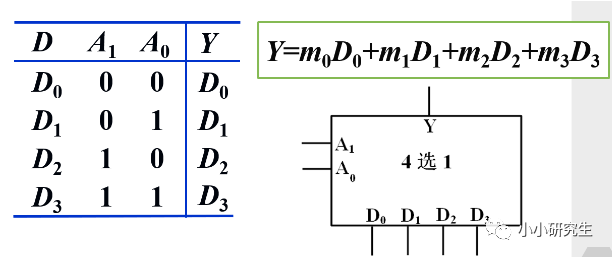

A1A0是选择线，D0-D3是数据线，A1A0构成00-11共4种选择，对应着D的下标，被选中的数据线作为输出。8选1，16选1同理。在本例中，选择最简单的2选1电路。

设计规划

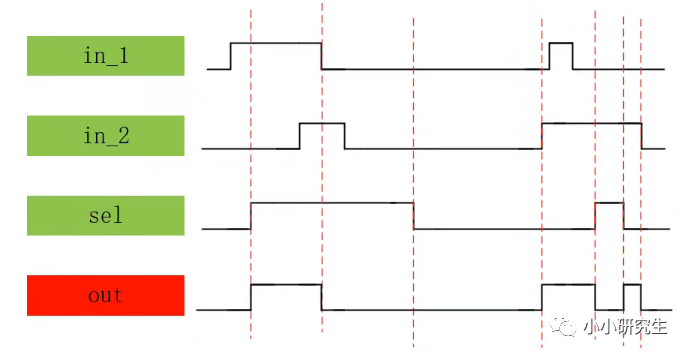

这个示例中，采用两个按键作为信号输入，一个按键作为信号选择，LED作为数据输出。需要实现的功能是，当按下按键sel时（sel=0），LED灯状态取决于按键in2，当不按下sel时（sel=1），LED灯状态取决于按键in1。h绘制波形图如图所示。

编写代码

module mux2_1(
input wire in1,
input wire in2,
input wire sel,
output wire out);
assign out=(sel==1'b1)?in1:in2;
endmodule

这里的组合逻辑电路可以采用always中if-else实现方法，always中case实现方法，assign中条件运算符（三元运算符）实现方法。涉及到always的语句还没进行总结，这里采用最简单的assign语句，用到了很熟悉的三元运算符。编写好.v文件后编译通过。

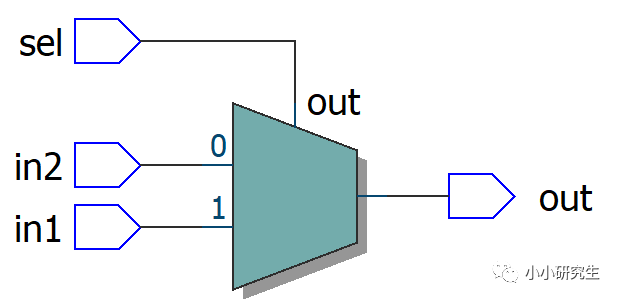

点击RTL viewer可以查看设计的硬件电路结构，和我们设计所表达的意思相同。

编写testbench

`timescale 1ns/1ns
module tb_mux2_1();
//在testbench中待测试RTL模块的输入永远是reg型变量
reg in1;
reg in2;
reg sel;
//在testbench中待测试RTL模块的输出永远是wire型变量
wire out;
initial
  begin
    in1 <=1'b0;
    in2 <=1'b0;
    sel  <=1'b0;
  end


//每隔10ns产生输入随机数0或1
always #10 in1 <= {$random} % 2;
always #10 in2 <= {$random} % 2;
always #10 sel <= {$random} % 2;


//------------------------mux2_1_inst------------------------
mux2_1 mux2_1_inst
(
.in1(in1), //input in1
.in2(in2), //input in2
.sel(sel), //inputsel
.out(out) //output out
);
endmodule

和上一节中结构类似，tb_mux2_1模块中，首先定义初始的输入信号in_1,in_2,sel为低电平（一般时序电路使用非阻塞赋值<=)，延迟10个时间单位(ns)产生随机数0或1赋值给输入，就完成了输入信号的波形设计。根据实例化的讲解，第2-6行和第22-28行完成的功能是将上一个mux2_1.v文件中mux2_1模块与tb_mux2_1模块相连。这样随机生成的输入信号就被加到mux2_1模块上，并得到输出mux2_1_out，通过验证mux2_1_out与我们期望的输出是否一致，就知道我们的设计是否正确。

对比波形

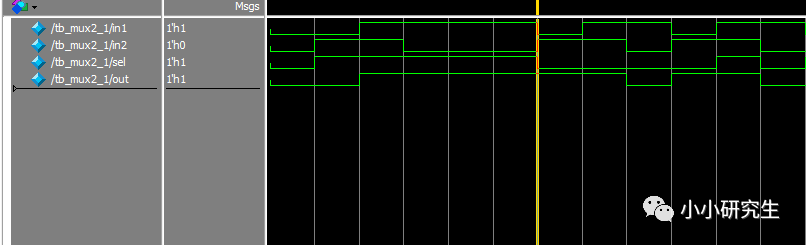

波形显示当sel为高电平时，out与in1一致，sel为低电平时，out与in2一致。

分配管脚

全编译后上板验证

按下S2(sel=0)时，按下S1(in2=0)LED就亮(out=in2=0)，只按下S0(in1=0)LED就亮(out=in1=0)。
