FPGA AXI4协议学习笔记(二)

上文FPGA IP之AXI4协议1_协议构架对协议框架进行了说明，本文对AXI4接口的信号进行说明：

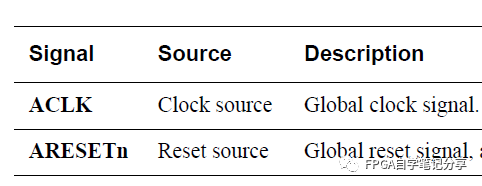

1.全局信号

ACLK，ARESETn，AXI所有信号都在时钟的上升沿采样.

2.写地址通道信号

AWID Master 写地址ID。该信号是信号写地址组的标识标签。

AWADDR Master 写地址。写地址给出写突发事务中第一个传输的地址。

AWLEN Master爆发长度。突发长度给出了突发中传输的确切数量。此信息确定与该地址关联的数据传输数量。这在AXI3和AXI4之间发生变化。

AWSIZE Master 突发大小。这个信号表示脉冲中每个传输的大小。

AWBURST Master 爆发类型。突发类型和大小信息决定了如何计算突发中每个传输的地址。

AWLOCK Master 锁类型。提供有关传输的原子特性的附加信息。这在AXI3和AXI4之间发生变化。

AWCACHE Master内存类型。这个信号表明事务如何在系统中进行。

AWPROT Master 保护类型。该信号指示事务的权限和安全级别，以及该事务是数据访问还是指令访问。

AWQOS Master服务质量，QoS。为每个写事务发送的QoS标识符。仅在AXI4中实现

AWREGION Master区域标识符。允许从服务器上的一个物理接口用于多个逻辑接口。

仅在AXI4中实现。

AWUSER Master 用户信号。可选写地址通道中用户自定义的信号。仅在AXI4中支持。

AWVALID Master写地址有效。该信号表明通道正在发出有效的写地址和控制信息。

AWREADY Slave 写地址准备就绪。这个信号表明从机已经准备好接受一个地址和相关的控制信号。

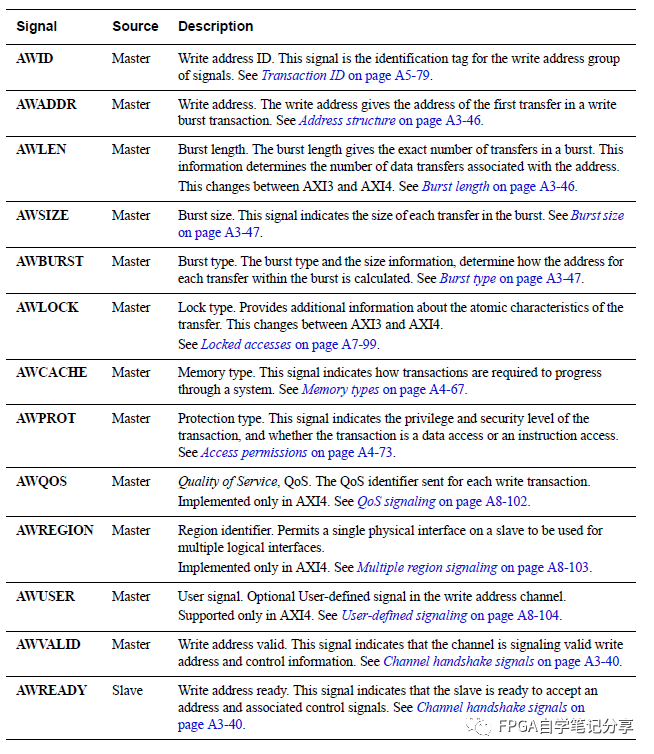

官网文档如下：

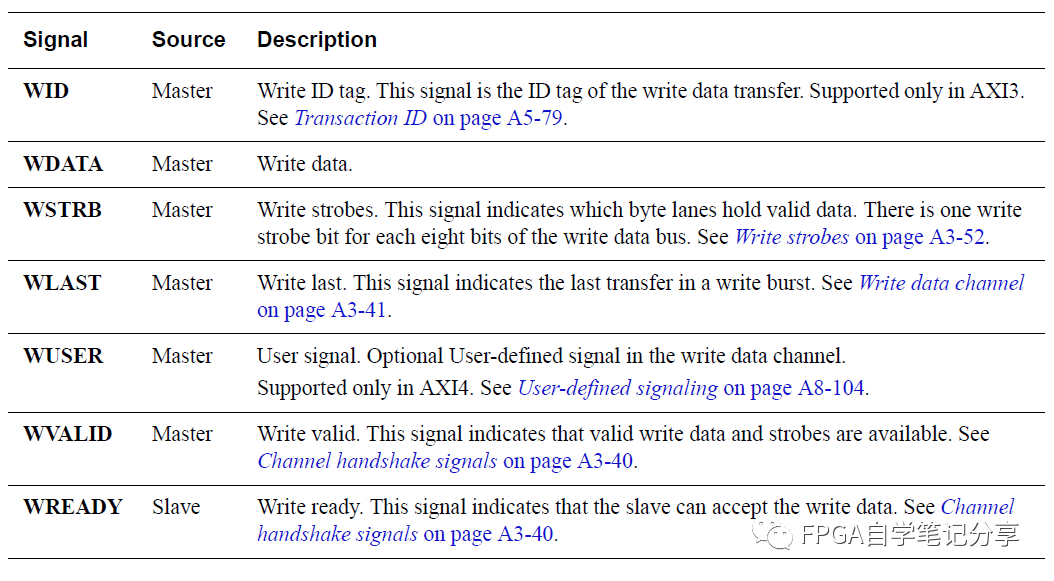

3.写数据通道信号

WID Master写ID标签。这个信号是写入数据传输的ID标记。仅在AXI3中支持。

WDATA Master写数据。

WSTRB Master写byte有效标注。这个信号指示哪些字节通道保存有效数据。写数据总线的每八位有一个写标志位。

WLAST Master最后写。这个信号表示写突发中的最后一次传输。

WUSER Master用户信号。可选写入数据通道中用户自定义的信号。仅在AXI4中支持。

WVALID Master写有效。此信号表示有效的写数据和频闪灯可用。

WREADY Slave 写准备就绪。这个信号表示从机可以接受写数据。

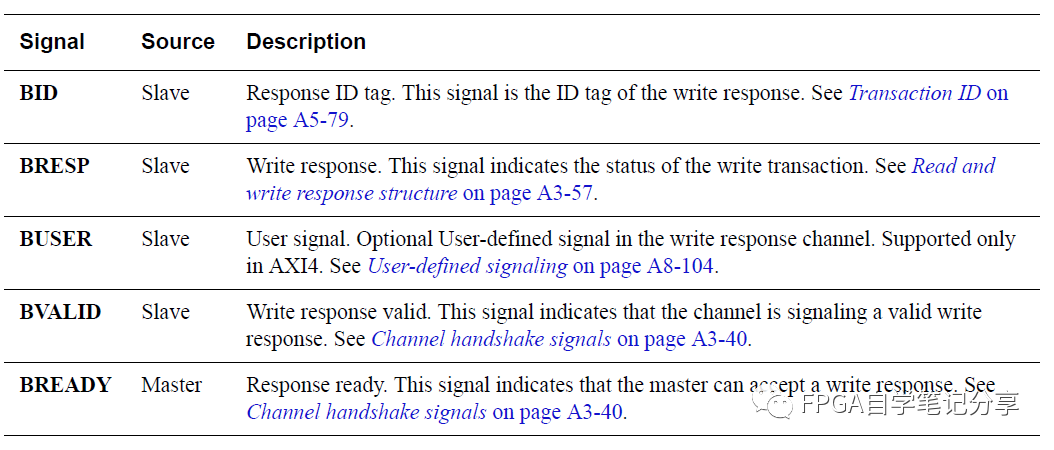

4.写响应通道信号

BID Slave响应ID标记。这个信号是写响应的ID标记。

BRESP Slave 写响应信号。这个信号指示写事务的状态。

BUSER Slave用户信号。可选写响应通道中用户自定义的信号。仅在AXI4中支持。

BVALID Slave写响应有效。此信号表示通道正在发出有效的写响应信号。

BREADY Master响应准备就绪。这个信号表明主机可以接受写响应。

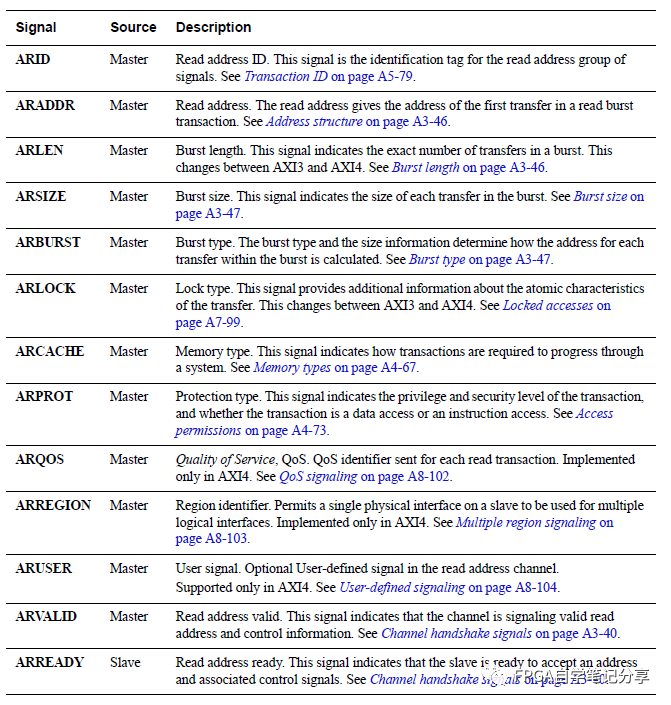

5.读地址通道

和写地址通道完全相同：

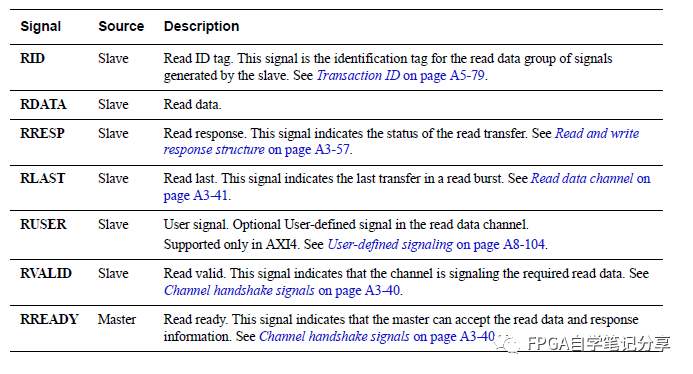

6.读数据通道信号

RID Slave读ID标签。这个信号是从机产生的信号的读数据组的标识标签。

RDATA Slave读数据。

RRESP Slave读响应。这个信号表示读传输的状态。

RLAST Slave最后读取。这个信号表示读突发中的最后一次传输。

RUSER Slave从用户信号。可选读数据通道中用户自定义的信号。仅在AXI4中支持。

RVALID Slave读有效。该信号表示通道正在发送所需的读取数据的信号。

RREADY Master读准备就绪。该信号表示主机可以接受读取数据和响应信息。

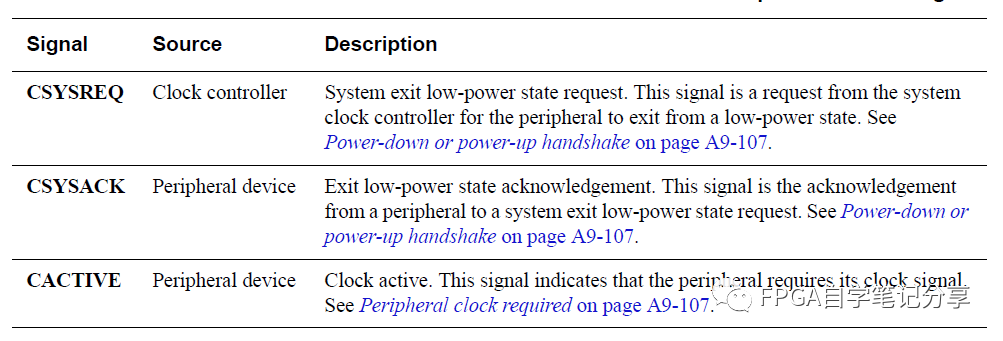

7.低功耗接口信号

CSYSREQ Clock controller 系统退出低电状态请求。这个信号是来自系统时钟控制器的一个请求，要求外设退出低功耗状态。

CSYSACK Peripheral device 退出低电状态确认。此信号是从外设到系统退出低功耗状态请求的确认。

CACTIVE Peripheral device 时钟有效。这个信号表明外围设备请求时钟信号。
