Xilinx IP GTY调试心得

本文为调试心得

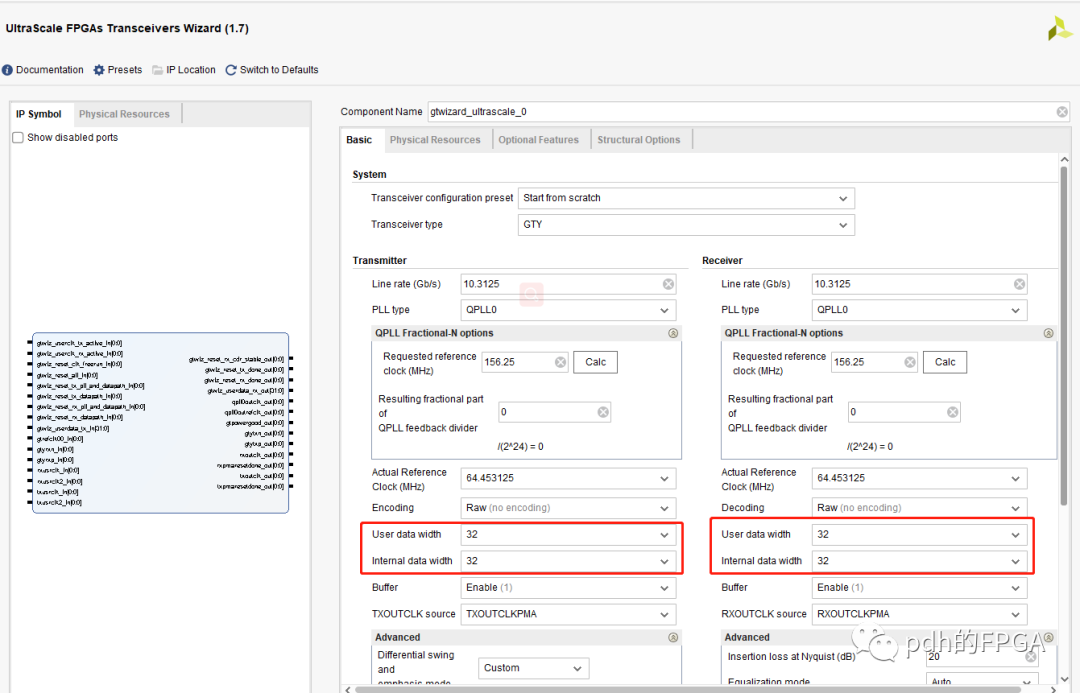

1.TXUSRCLK为用户接口时钟，接的PCS层，TXUSRCLK2接的PMA层，TXUSRCLK对应的GUI界面为user data width，而 TXUSRCLK2 对应的 GUI界面为internal data width。

2.两者的位宽可以相同，也可以不同，相同时，TXUSRCLK = TXUSRCLK 2，当在使用时，如果IP设置 8B/10B编码，在控制用户接口时，没有什么要特别注意的。而如果IP设置64B/66B编码，那么在TX用户接口，控制tx sequence时时序会不同，需要特别注意，并且根据user data width 的不同，tx sequence 的掩码位置也不同，更具体的信息需要去阅读手册ug578，pg182。

3.8B/10B编码是不需要你进行 bit移位来还原数据的，但64B /66B 编码是需要的。

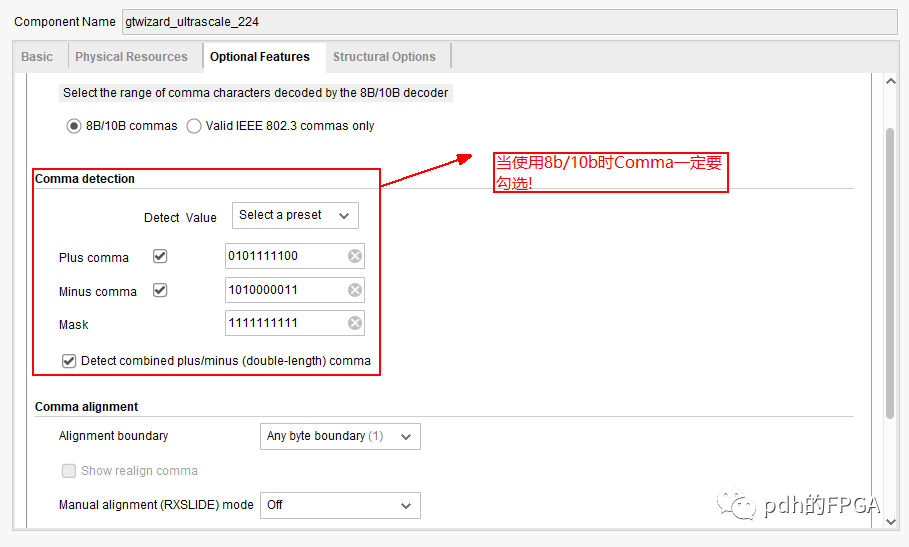

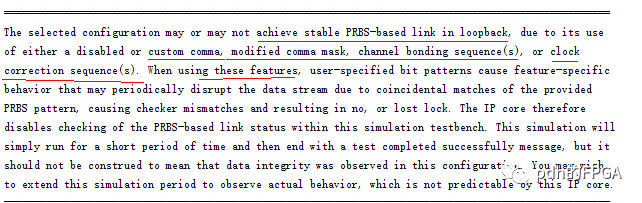

4.使用8b/10b编码时

否则

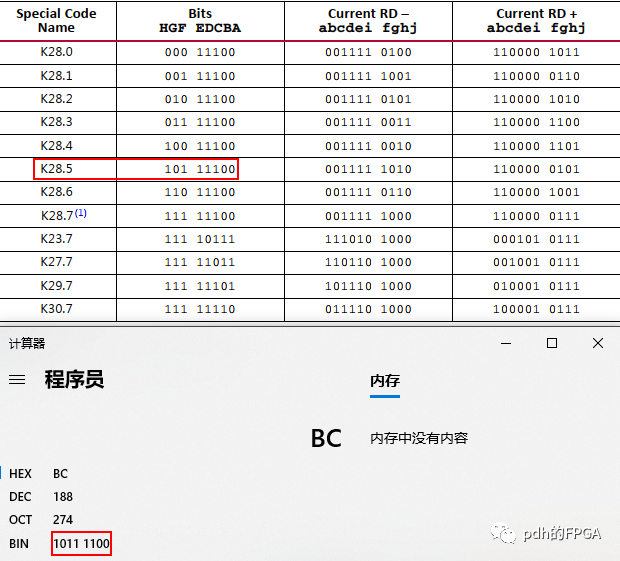

5.使用的K码一般使用k28.5，即BC

6.接下来是最重要的使用问题，通常，我们使用GT IP大多会选 4个lane

在IP核GUI界面中，选了x0y0-x3y3 共4个通道，然后GUI界面有tx master channel和 rx maxter channel 这个选项，当使用gt例化一个quad的时要注意master所在的lane在外部硬件上一定要确保连接不可悬空，否则导致其它lane连接不稳定。上板实测发现设置主为x0y0，如果你的x0y0的硬件没接，那么你的x1y1-x3y3会工作不正常，硬件上一定要接x0y0，其他lane才会正常工作。

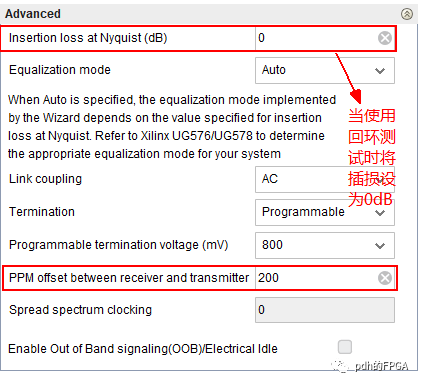

7.PMA层设置
