SRIO IP核的三层协议的作用？

SRIO这种高速串口复杂就复杂在它的协议上，三层协议：逻辑层，传输层以及物理层。

数据手册会说这三层协议是干什么的呢？也就是分工（【FPGA】SRIO IP核系统总览以及端口介绍（一）（User Interfaces 之 I/O Port））：

逻辑层定义整体协议和数据包格式。这是端点启动和完成事务（transaction）所必需的信息。

传输层提供数据包从端点移动到端点所需的路由信息。

物理层描述了设备级接口细节，例如数据包传输机制，流控制，电气特性和低级错误管理。

这种划分提供了将新事务类型添加到逻辑规范的灵活性，而无需修改传输或物理层规范。

这种语言层次的描述貌似让人不太理解说了什么？

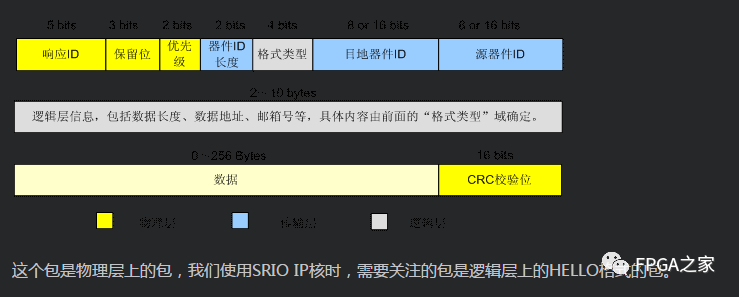

下面用图片来说明（ 串行 RapidIO: 高性能嵌入式互连技术）：

上图为4通道的SRIO数据传输原理图，如果要用单通道的话（FPGA端）在IP核定制的时候选择单通道即可。

数据从远程设备（假设为DSP的SRIO端）传输过来，FPGA端（假设我们这端为FPGA的SRIO端口）通过RX接收到串行数据，先到达物理层进行时钟恢复，串并转换，之后进行8b/10b解码操作、CRC校验，这一系列的操作都在物理层完成，之后进入传输层，进而到达逻辑层，我们需要的也是对逻辑层进行操作，对操作的对象正是逻辑层上的端口数据信息。

数据手册上说了，逻辑层定义了整体协议和数据包格式。

拿逻辑层上的IO口来说，有这样两对信号，ireq/iresp和treq/tresp；

假设我们这端是FPGA端，我们接收来自DSP端的数据，那FPGA端就是initiator，而DSP端就是target，这样的话，我们接收后需要处理的数据在FPGA上就是treq/tresp channel上的数据。

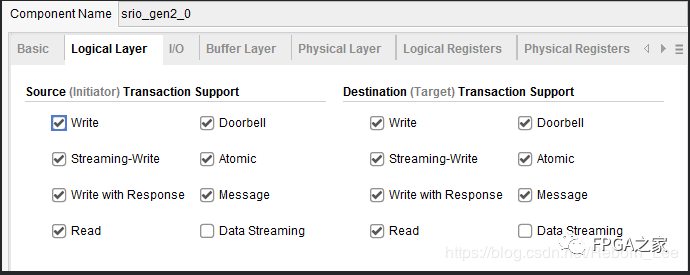

数据的发送是以包的形式发送的，而能发送以及接收到什么的包可以在IP核上定制（FPGA端）。

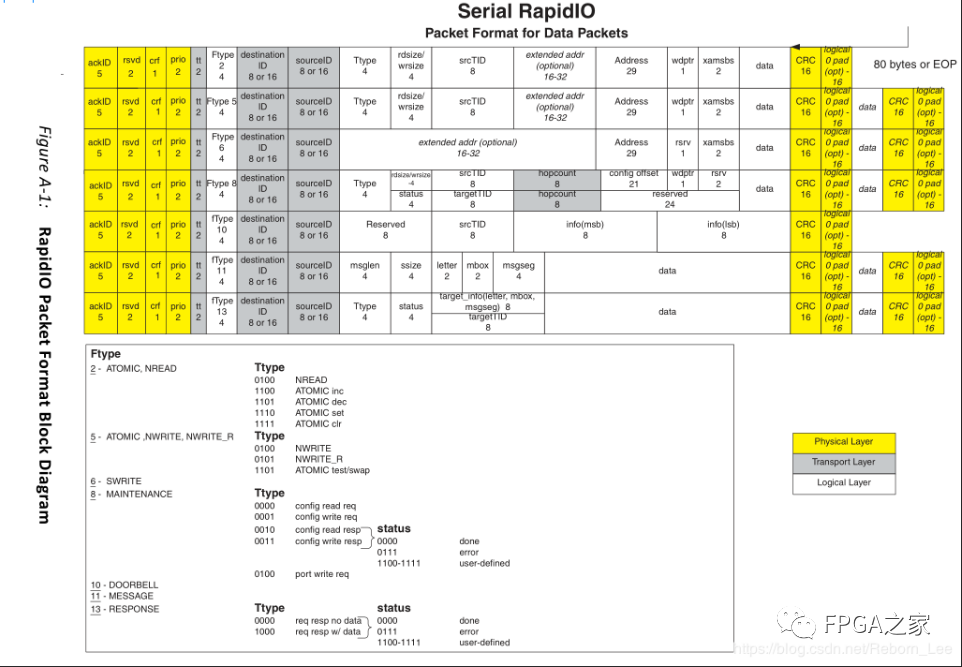

包的格式：

大概情况是这样的：
