基于FPGA的cy7c68013a双向通信教程

01基于FPGA的cy7c68013a双向通信实验

cy68013

本教程是基于FPGA的cy7c68013a的USB双向通信实验，本教程主要内容：

1.cy7c68013a的固件编写，以及生成iic固件和下载固件。

2.cy7c68013a的slave模式，以及他的读写时序

3.cy7c68013a的FPGA的上板测试，包括发送和接收两部分

02开发过程

cy68013

01驱动

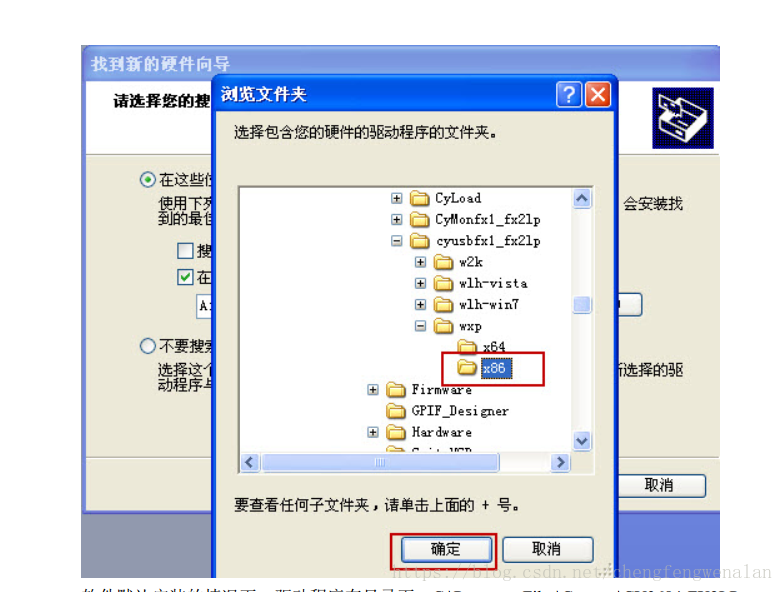

在进行试验前要先安装好Cypress提供的usb驱动，插上usb后，电脑就会检测到未识别的设备，这时打开设备管理器，右键未识别的usb，然后手动选择驱动。

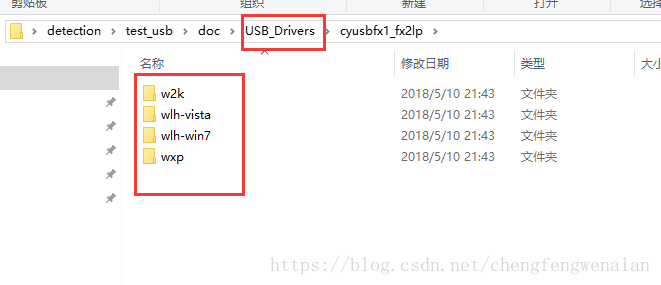

在驱动会在本教程最后的链接中给出，如图所示：

02固件

固件是在CY68013的FPGA内部有一个MCU，需要给MCU固化程序，固件的编写主要是确定IN和OUT端点，以及一些标志信号。

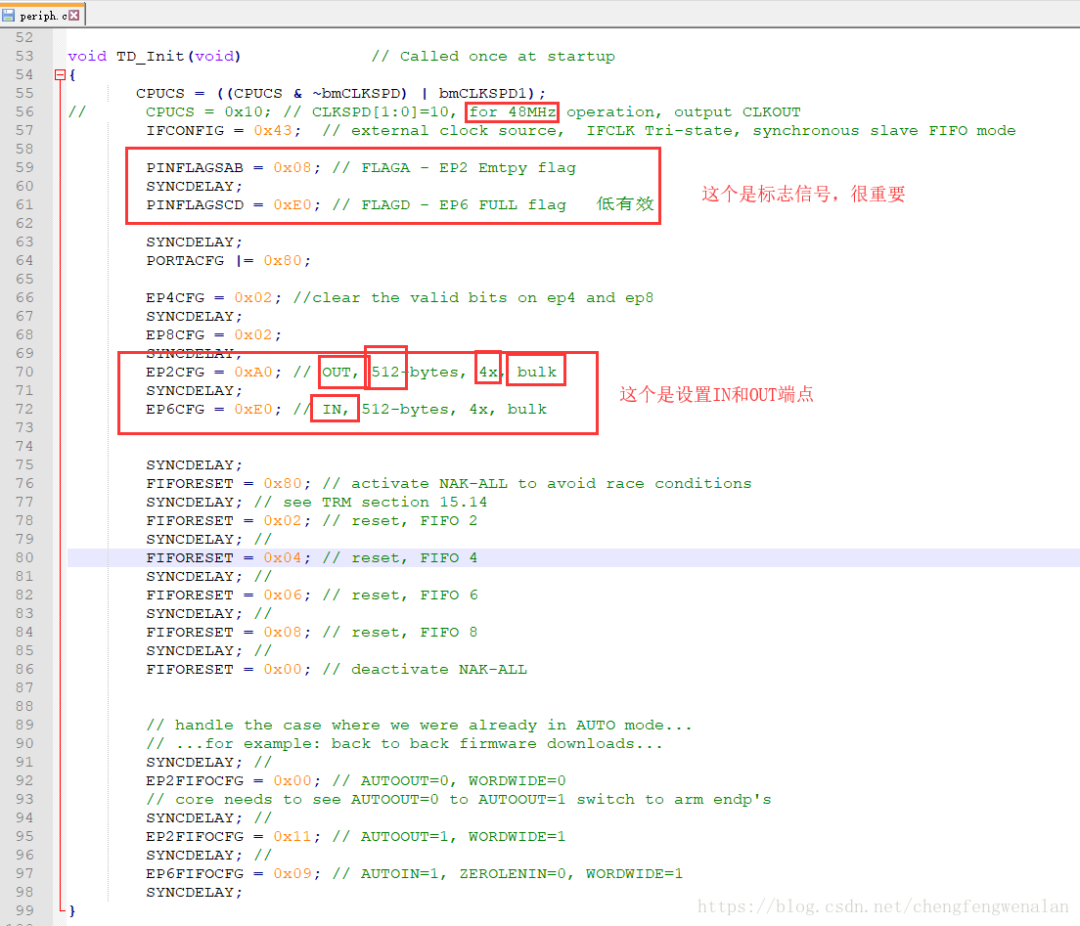

固件只需要改这些参数即可，一般情况下不需要修改，很容易看出本教程中设置的时钟是48MHz，然后设置EP2为OUT端点，512字节，4缓冲，bulk （注意OUT,IN都是相对PC来说的，OUT表示PC--->cy7c68013a,IN则相反）

EP6为IN端点，512字节，4缓冲，bulk

flag_a 为EP2的EF，也就是空标志信号，为低时表示空，也就是没有数据过来，为高则表示有数据来了

flag_d 为EP6的FF，也就是满标志信号，为低时表示写满了，这时再去写就是无效写了，为高则表示没有写满，可以继续写。

教程提供的固件所在文件夹：固件源码什么的都在Firmware文件中

03时序

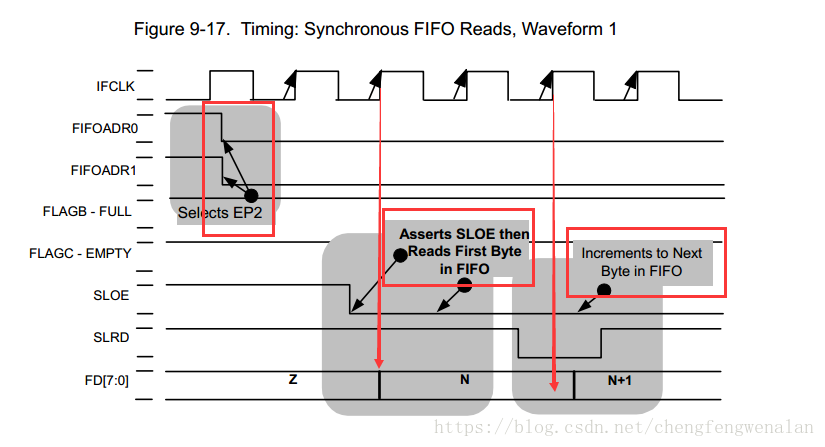

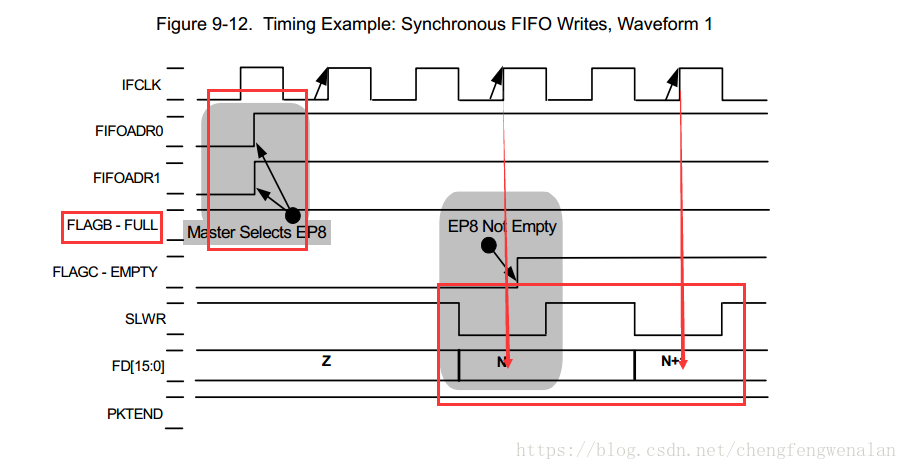

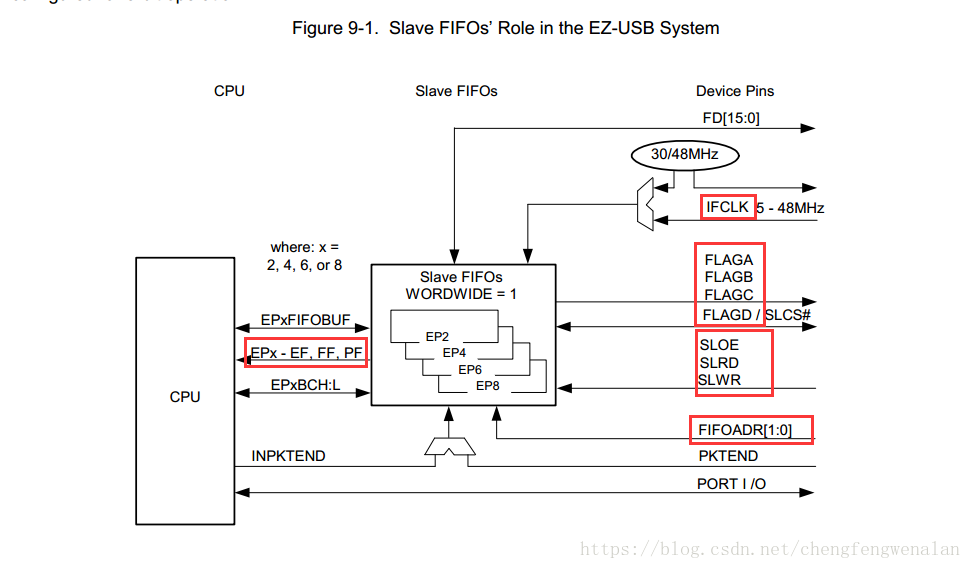

Slave FIFO的时序如图所示。

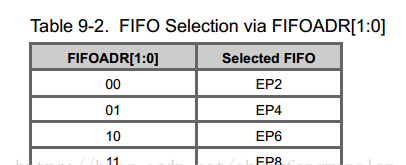

有图很容易看出，再写之前要先把FIFOADR确认好，这个决定了你写的对象是谁

slave读操作

然后在该fifo非满时（相应的FF标志位高），才可以进行写操作，这个时序很简单，就是拉低slwr信号就可以了，注意FD要与slwr对齐。

注意：写操作时，slwr与FD的数据都是FPGA来控制的，为了让cy7c68013a更好的采样，ifclk与clk反向之后再发送给cy7c68013a.

读时序跟写也是类似的，再读之前先确定FIFOADR,然后拉低sloe，这时FD总线就会出现第一个数据，然后检测到slrd为低时，FD就会显示下一个数据。

04FPGA与cy7c68013a通信

前面主要是准备工作，现在正是进入测试：

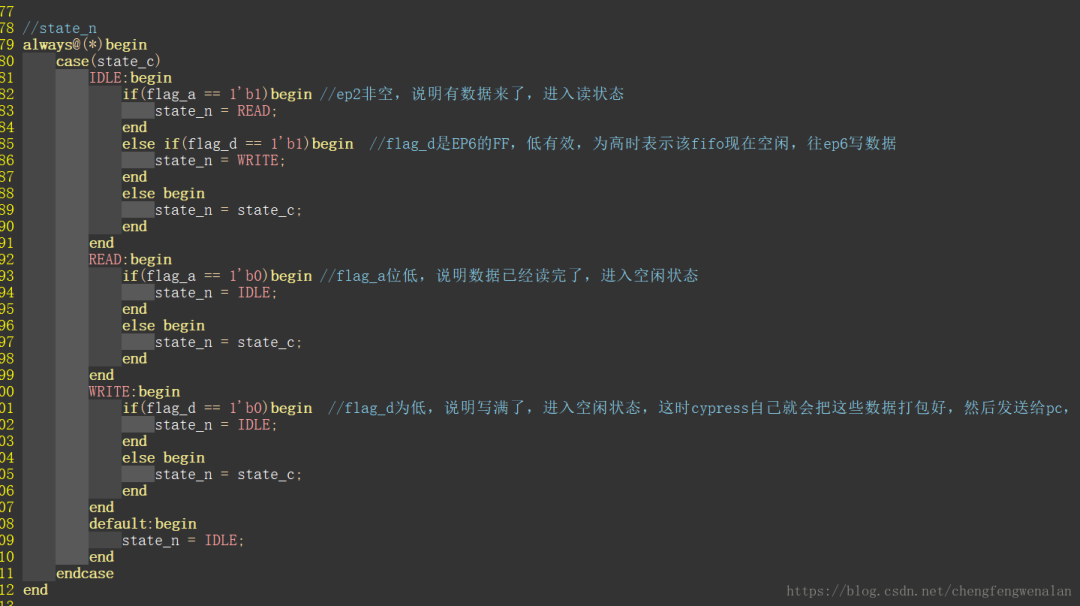

项目工程如下：

具体代码都已经有了详细注释了，这里就不详细解释。

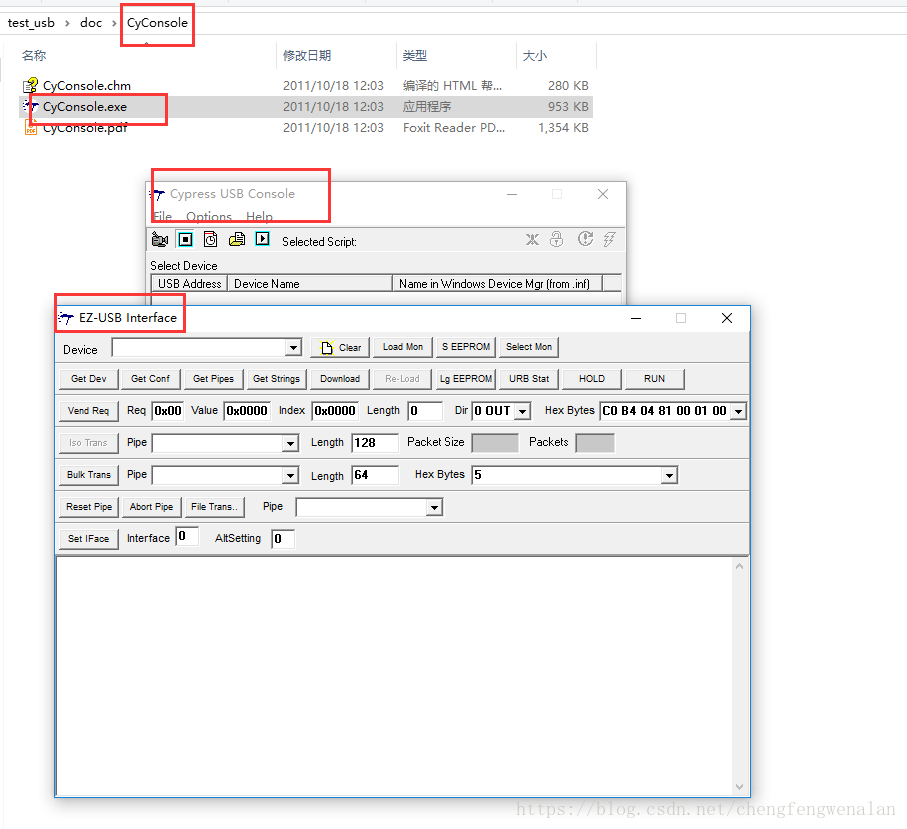

本教程所用的调试工具是官方的工具

03调试

Deep learnning

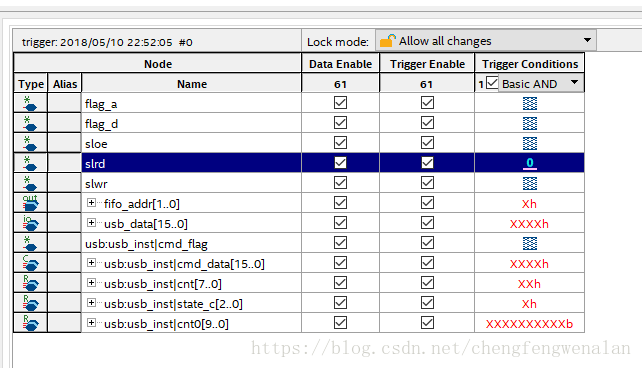

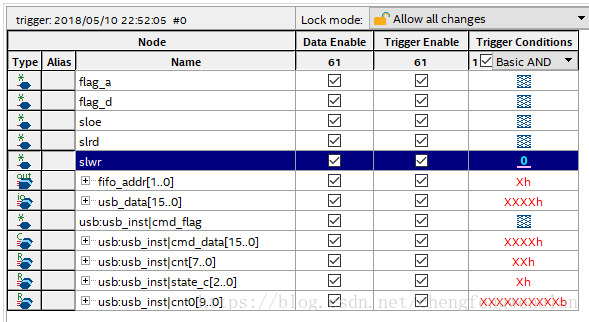

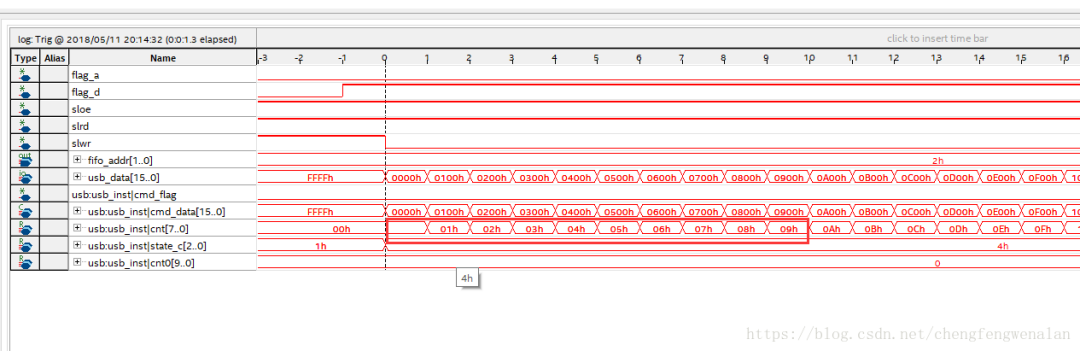

下面给出写的signal tap 的调试截图

写是一次写512个字节数据，0-255，注意usb的fifo是一次发送16位的，也就是2个字节。先发送低字节，然后再发送高字节，这我直接把低字节给赋值为0了

前面局部放大图

后面局部放大图，注意只有在flag_d为高时，slwr为低才是有效写，否则就是无效写，因为当flag_d为低时，表示写满了，这时fifo就会丢弃后面写的数据。

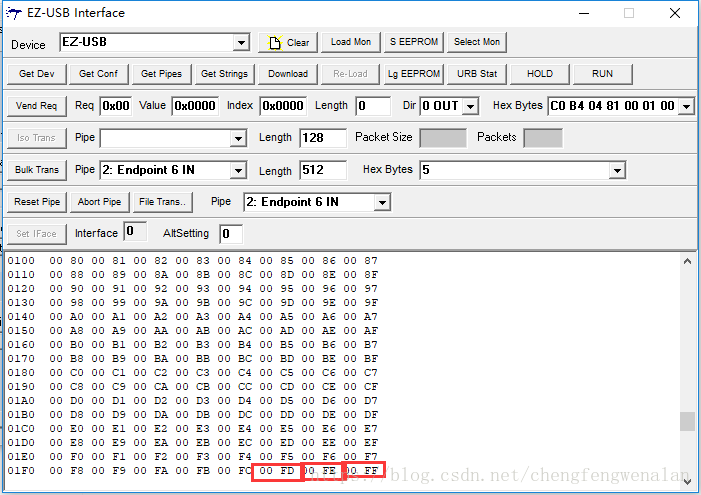

PC端接收到的数据要2个字节一起读，因为usb是16位发送的，可以看出接收到的数据的确是0000-00FF。

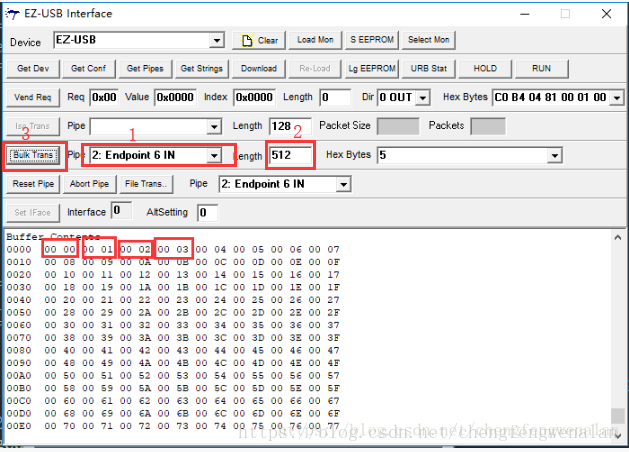

注意：pc接收数据按照下图标的编码顺序执行

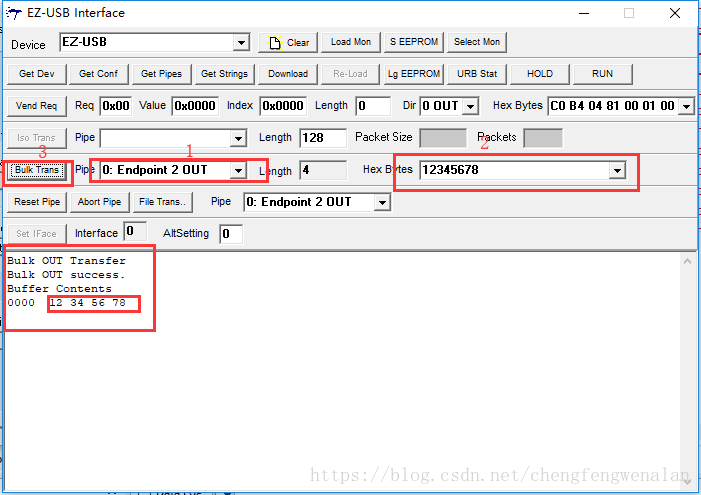

pc发送数据按1-->2-->3的步骤，可以看出我们发送了12 34 56 78 这4个字节

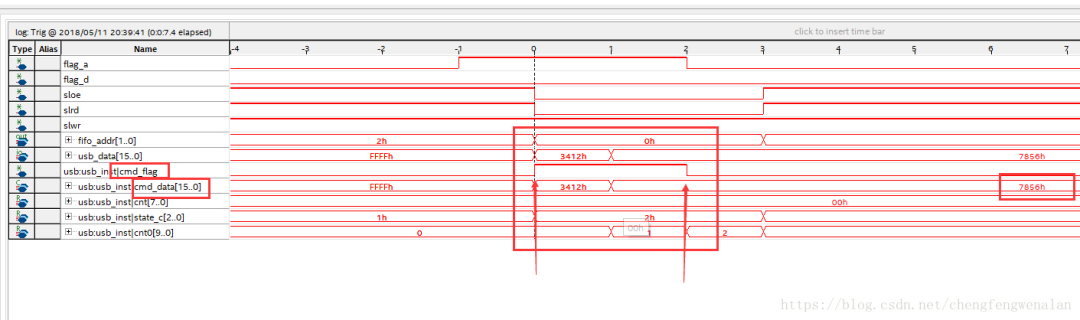

注意这里我是设置了cmd_flag标志信号的，只有cmd_flag为高时的cmd_data的数据才是有效的，也就是pc发送过来的数据

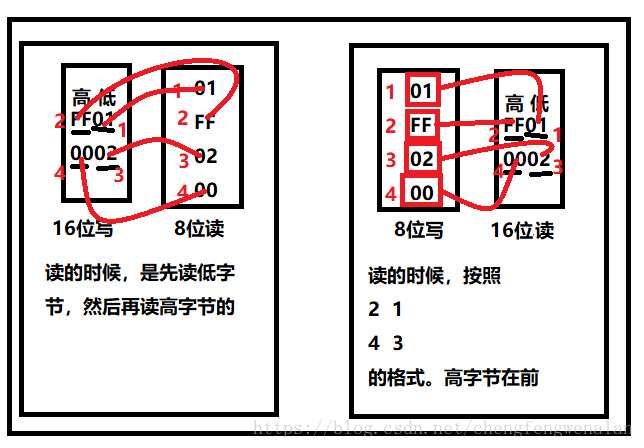

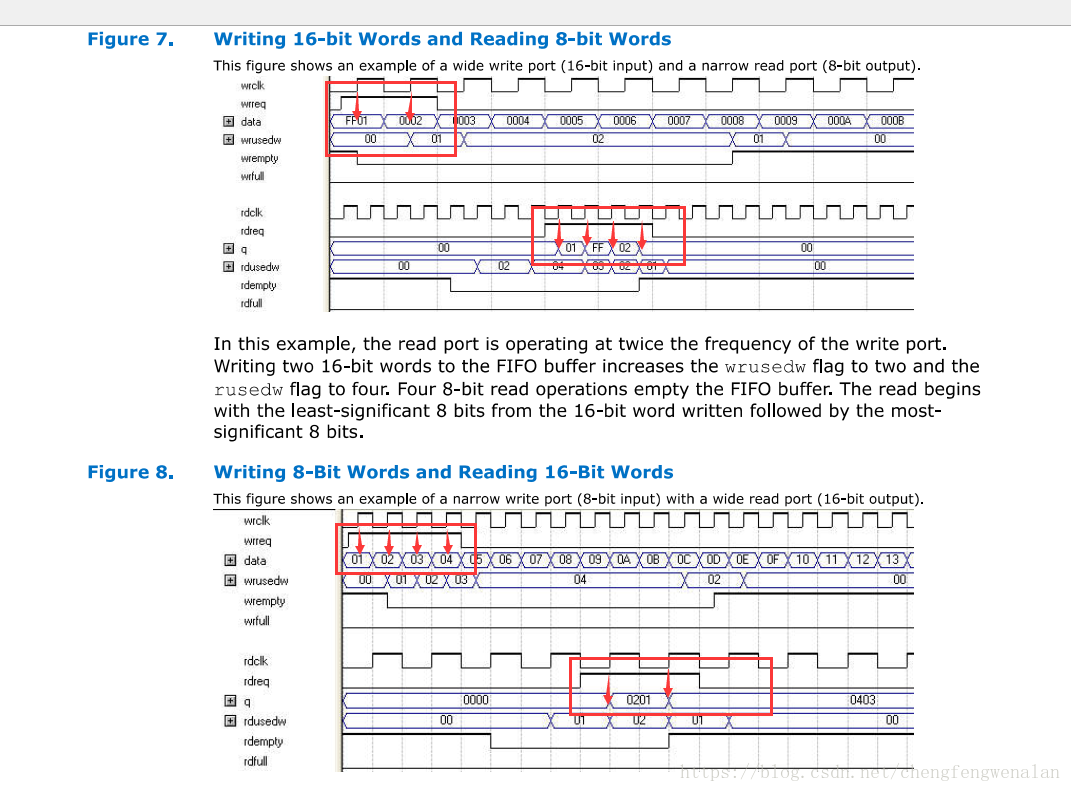

alter 的fifo ip 是可以读写位宽不一致的，具体看下面的图。

由上图可以看出这个和usb是一样的格式，都是先发低字节，然后再发高字节。或者说先接收低字节，然后再接收高字节。

至此本教程就全部介绍完了，教程只挑了最关键的部分讲述USB的开发，但是包括了固件，驱动和FPGA程序，一个完整的USB和FPGA开发的工程完全可以进行在此基础上进行二次开发。
