基于XILINX FPGA的硬件设计总结之PCIE硬件设计避坑

随着FPGA的不断发展，FPGA本身自带的PCIE硬核的数量越来越多，本文以ZU11EG为例介绍，如何进行对应的硬件引脚分配。

设计目标：ZU11EG FFVC1760封装，挂载4组NVME,接口为PCIE X4 ,

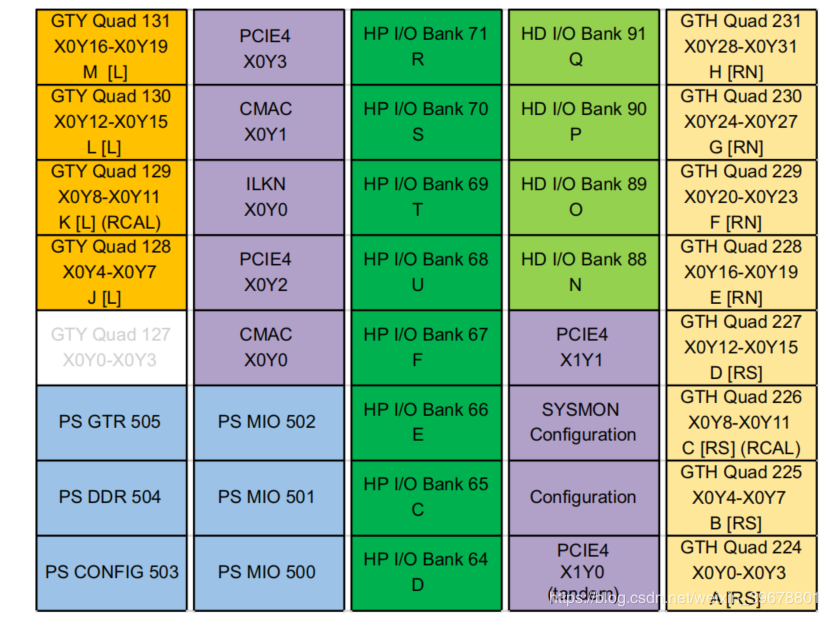

先我们先对ZU11EG的资源进行分析，在UG1075中我们可以清楚的看到其包含4个PCIE块，分别位于X0Y2,X0Y3,XIY1,XIY0.

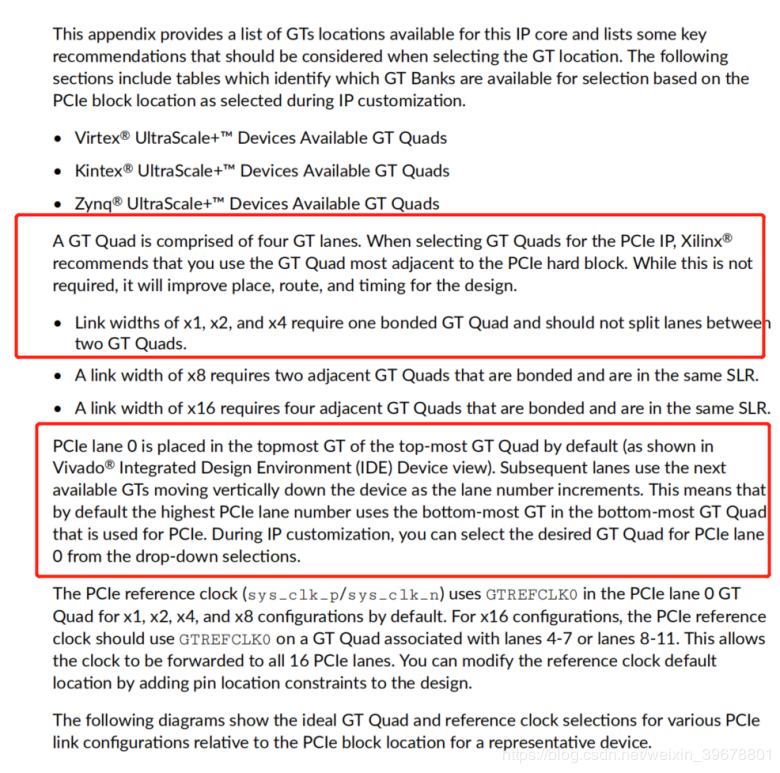

在文档PG213上我们可以看到如下：

总结上文：在硬件设计引脚分配的时候我们需要知道：

1、一个GT Quad由四个GT车道组成。为PCIe IP选择GT Quads时，Xilinx建议您在最靠近PCIe硬块的地方使用GT Quad。虽然这不是必要时，它将改善设计的位置，路线和时间。

2、需要注意PCIE lane 0的位置

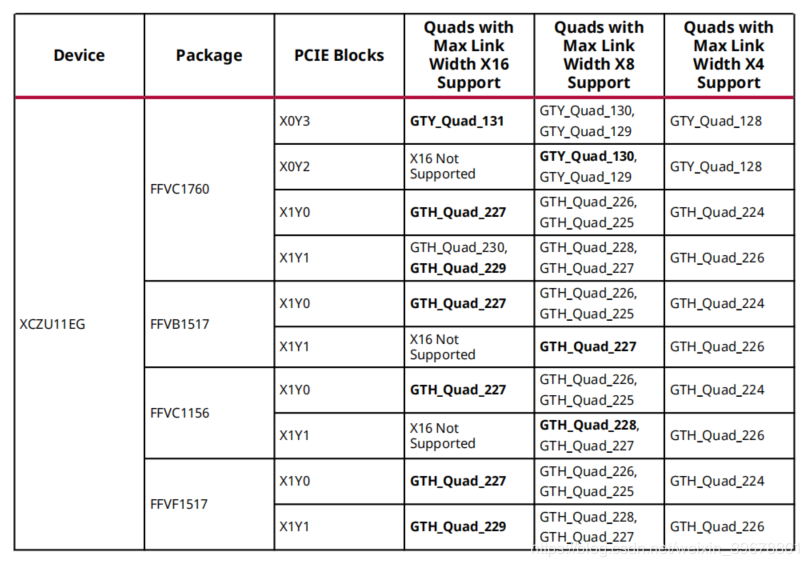

3.根据些表格，这些表格根据以下内容确定哪些GT库可供选择：IP自定义期间选择的PCIe块位置。

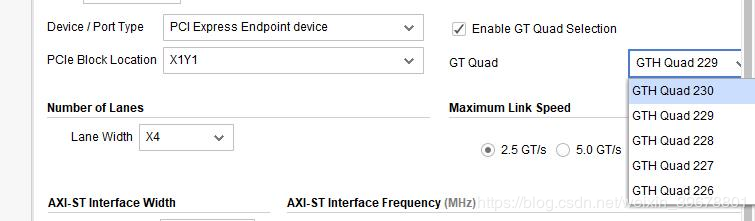

那如何验证自己的分配结果呢？最终在实际使用的时候我们会应用到相关的IP核，最简单也是最靠谱的方法，是采用vivado新建工程，生成PCIE的IP核进行验证，如下图所示，可以清楚的知道对应的那些可用。

在FPGA硬件设计中，引脚分配是最重要的一步，也是最关键的一步。
