Xilinx-HTG系列FPGA开发板

HTG-VSL1: 通用 PRIME /AIPCIE FPGA开发平台

HTG-VSL1配备一个Xilinx VersalXCVM1802 (PRIME) 或者XCVC1902 (AI) FPGA，拥有足够的逻辑门资源、PCIE gen4以及DDR4存储器。

板载最大支持32GB的DDR4（PL）端以及5GB DDR（PS端）。支持X16 PCIE接口，HTG-VSL1提供了三个Vita 57.4 FMC+接口为各种不同的可编程应用提供了丰富的资源。

- 产品图片-

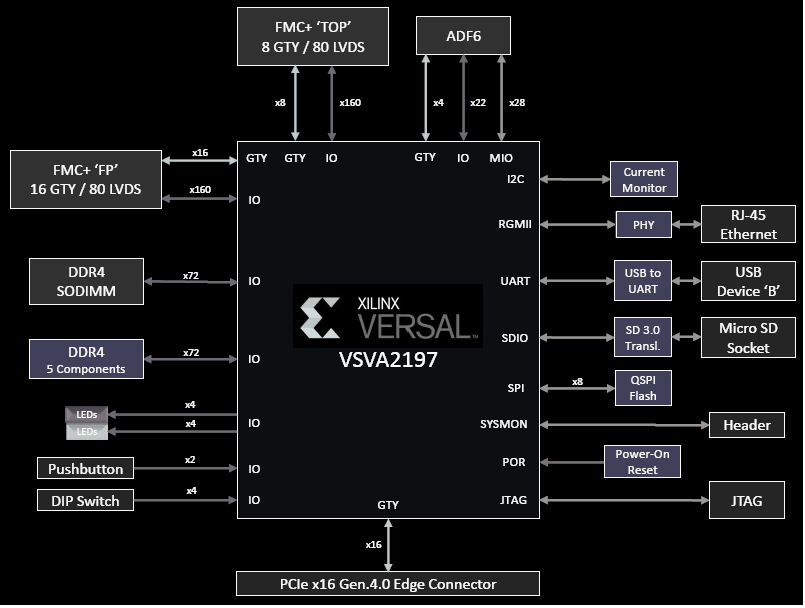

- 系统框图 -

- 产品参数-

主要参数：

FPGA型号： Xilinx Versal XCVM1802-VSVA2197 (PRIME) or XCVC1902-VSVA2197(AI) FPGA

PCIE：x16 PCI Express Gen 4

DDR4：DDR4 SODIMM socket (最高可达32GB）PL端，5GB(PS端)

FMC接口：3个FMC+ (Vita 57.4)4个GTY 高速接口，28个处理器I/O接口

Micro SD插座：

网口：10/100/1000M 网口

UART接口： USB 转UART接口1个

JTAG：1个JTAG接口

时钟：可编程时钟资源

尺寸： 9.5" x 4.25"

供电：12V/8A

订货型号

lHTG-VSL1-P：XCVM1802-2MSEVSVA2197 FPGA)

lHTG-VSL1-A：XCVC1902-2MSEVSVA2197 FPGA

HTG-937：VirtexUltraScale+

高带宽内存 FPGA开发平台

HTG-937配备一个Xilinx VirtexUltraScale+VU37P/VU47PFPGA，8GB/16GB的高带宽内存(HBM)，16GB的72位ECCDDR4内存，96GTY(30Gbps)串行收发器，240对差分I/O口，三个扩展端口为各种不同的可编程应用提供了丰富的资源

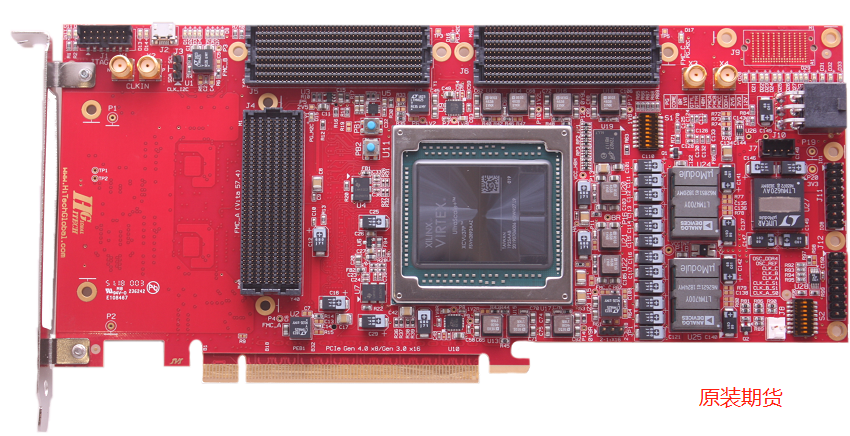

- 产品图片-

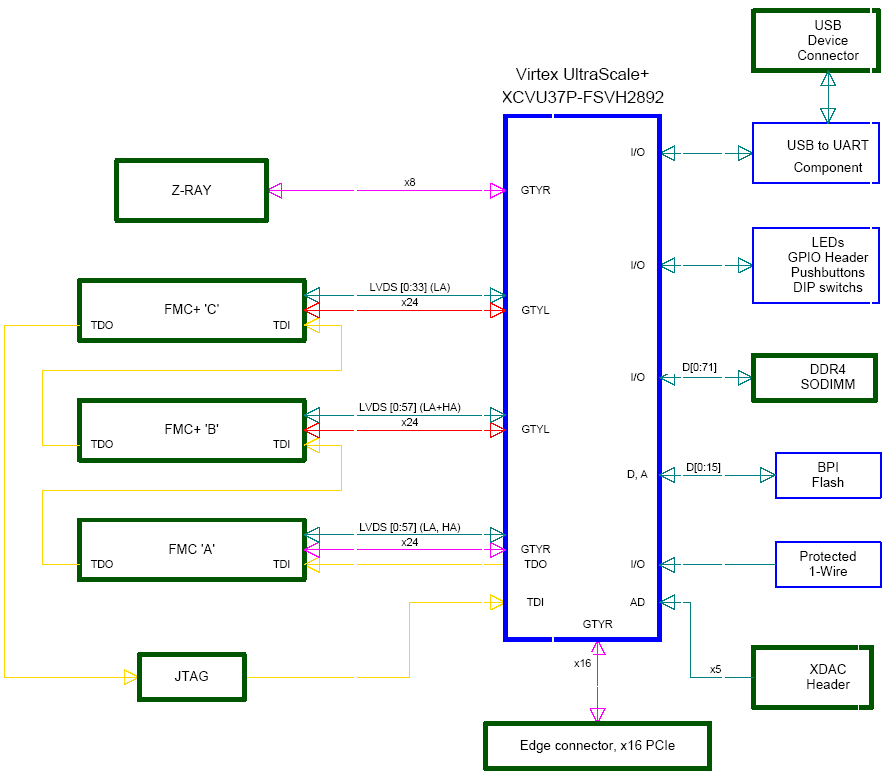

- 系统框图 -

- 产品参数-

主要参数：

FPGA型号： Xilinx Virtex UltraScale+ VU37P,/VU47P

PCIE：x16 PCI Express Gen 3/ x8 PCI Express Gen4 end point

DDR4：72bit DDR4 SODIMM socket (最高可达16GB-默认4GB）

FMC接口：3个FMC+ (Vita 57.4)端口支持可达379个单端I/OY以及56 GTY (30.5G)高速接口(通样可以适用于Vita57.1 FMC+接口)

GTY quads:ZRAY Serial Expansion Port

UART接口： USB 转UART接口1个FLASH：BPI Flash for configuration (1Gb)

JTAG：1个JTAG接口时钟：可编程时钟资源

尺寸： 9.5" x 4.25" 供电：12V/8A

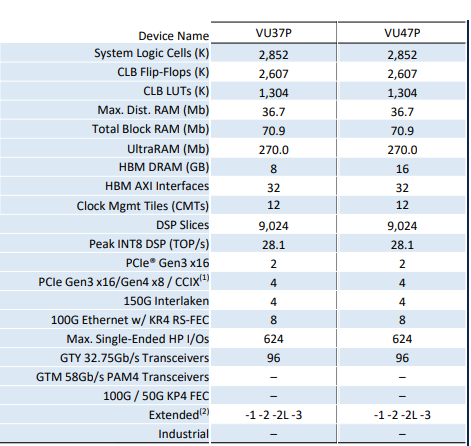

FPGA资源：

订货型号

HTG-937-37P：VirtexUltraScale VU37P FPGA

HTG-937-47P：VirtexUltraScale VU47P FPGA

HTG-930：VirtexUltraScale+

PCI快速开发平台

HTG-930配备一个Xilinx VirtexUltraScale+VU9P, VU13P,或 UltraScale VU190 FPGA，为各种不同的可编程应用提供了广泛的丰富的FPGA逻辑资源、I/O和存储资源。可以支持丰富的FMC子卡应用与高速PCIE的通信开发。

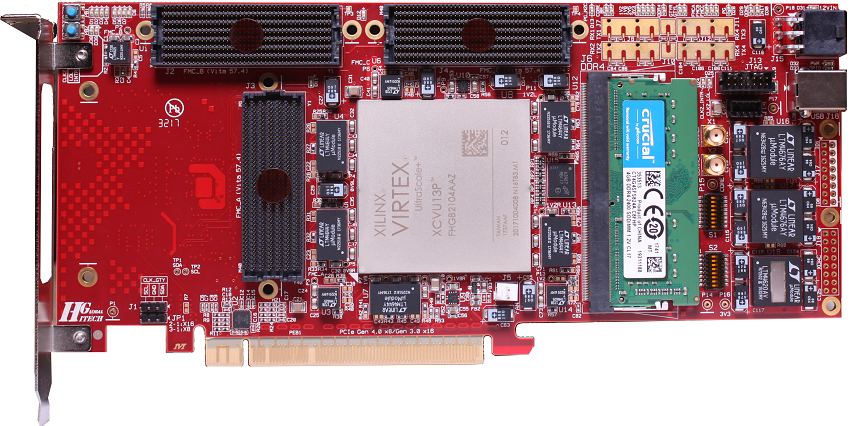

- 产品图片-

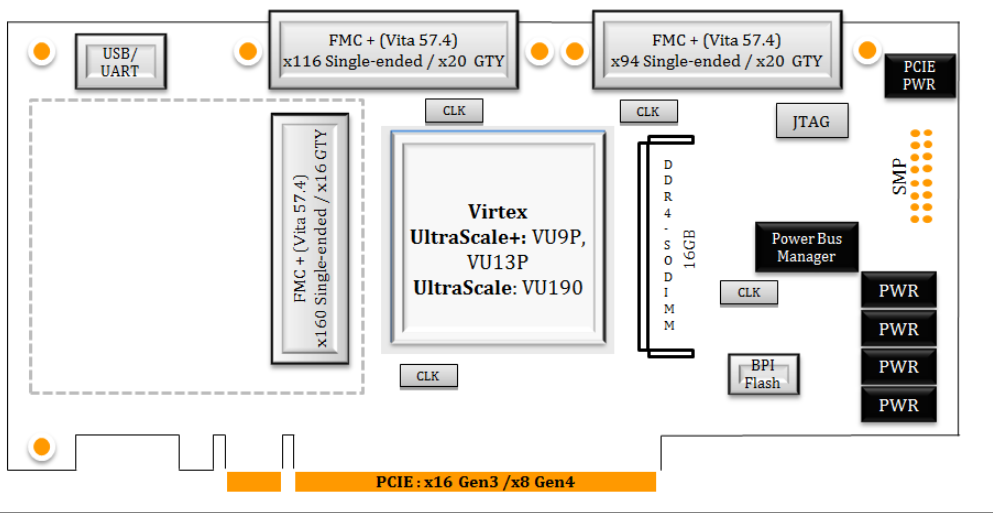

- 系统框图 -

- 产品参数-

主要参数：

接口：

FPGA型号： Xilinx Virtex UltraScale+ VU9P, VU13P,或者UltraScale VU190 FPGA (速度登记-2/-3 )

PCIE：x16 PCI Express Gen 3

DDR4：DDR4 SODIMM socket (最高可达16GB-默认4GB）

FMC接口：3个FMC+ (Vita 57.4)端口支持可达379个单端I/OY以及56 GTY (30.5G)高速接口(通样可以适用于Vita57.1 FMC+接口)

MSMP/GPIO:4个MSMP/GPPO端口提供多达4个GTY串行接口

UART接口： USB 转UART接口1个FLASH：BPI Flash for configuration (1Gb)

JTAG：1个JTAG接口时钟：可编程时钟资源

尺寸： 9.5" x 4.25" 供电：12V/8A

FPGA资源：

订货型号 ：

HTG-930-9：VirtexUltraScale+ VU9P-2 FPGA

HTG-930-9-3：VirtexUltraScale+ VU9P-3FPGA

HTG-930-13：VirtexUltraScale+ VU13P-2 FPGA

HTG-930-13-3：VirtexUltraScale+ VU13P-3FPGA
