基于MiniStar的FPGA串口0中断

连载实验5配套视频指导手册及源码

链接：

https://pan.baidu.com/s/1J2B_Gr0SNhDCtu71ZV15qQ

提取码：7tef

MiniStar板卡资料

链接：

https://pan.baidu.com/s/1YgPDikfGBPqh7gYb-_hqQg

提取码：4rxx

核心板和底板分离设计，仅需一根TypeC数据线即可完成调试和下载

历史教程连载实验1：流水灯实验过程详解

连载实验2：嵌入式按键输入

连载实验3：外部中断

连载实验4：拨码开关实验

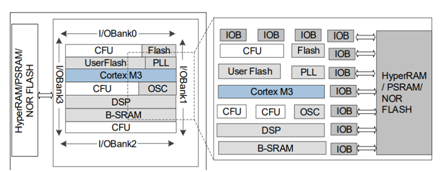

关于GW1NSR

高云半导体 GW1NSR 系列 FPGA 产品是高云半导体小蜜蜂 （LittleBee ） 家族第一代 FPGA 产品，是一款系统级封装芯片，内部集成了 GW1NS 系列 FPGA 产品和 PSRAM 存储芯片。包括 GW1NSR-2C/2 器件和 GW1NSR-4C/4 器件。

GW1NSR-2C 和 GW1NSR-4C 是 SoC 芯片，以 ARM Cortex-M3 硬核处理器为核心，具备了实现系统功能所需要的最小内存；内嵌的FPGA 逻辑模块单元方便灵活，可实现多种外设控制功能，能提供出色的计算功能和异常系统响应中断，具有高性能、低功耗、管脚数量少、使用灵活、瞬时启动、低成本、非易失性、高安全性、封装类型丰富等特点。

SoC 器件实现了可编程逻辑器件和嵌入式处理器的无缝连接，兼容多种外围器件标准，可大幅降低用户成本，可广泛应用于工业控制、通信、物联网、伺服驱动、消费等多个领域。

功能特性

低功耗55nm 嵌入式闪存工艺

集成HyperRAM/PSRAM 存储芯片

集成 NOR FLASH 存储芯片

Cortex-M3 32-bit硬核

Thumb 兼容，Thumb-2 指令集处理器可以获取更高的代码密度

USB2.0 PHY（GW1NSR-2C/2 器件支持，MiniStar板卡不支持）

多种I/O电平标准LVCMOS33/25/18/15/12；LVTTL33，SSTL33/25/18 I， SSTL33/25/18 II，SSTL15；HSTL18 I，HSTL18 II，HSTL15I；PCI；LVDS25，RSDS，LVDS25E，BLVDSE；MLVDSE，LVPECLE，RSDSE

支持1.2Gbps高速MIPI;

GW1NSR-4C/4 内嵌256Kb 存储空间

最高支持2K Lut4;

内置Flash编程
