编程sector0中的page0时候总是失败问题

本篇文章是《LPC技术小贴士-自动添加中断向量校验位》的番外篇。

最近在支持客户的时候遇到这样一个问题：客户在做自己的二级boot loader，并且在使用LPC54608 IAP功能，编程sector0中的page0时候总是失败(返回0x21错误码)，但是编程任何其他page的时候，都没有问题(客户的代码在最后一个sector里，不编程)。

问题乍一看比较诡异，因为只有page0会出问题，对其他page的操作都是没有问题的，并且擦除page/sector也没有问题，只有编程操作会出错。

经过了一段短暂的讨论，最后把问题锁定在了LPC中断向量表的check sum校验机制上：LPC(除比较新的LPC5500系列外)基本都需要在中断向量表的第8个位置上填入前7个中断向量的校验和，关于校验和的具体内容可以参考开篇提到的文章。

在Keil编译出来的.bin文件中，默认并没有自动添加这个校验和，所以每当调用IAP变成page0的时候，IAP程序内部都会检查这个校验和，一旦校验和错误(比如全0) 就会返回失败。

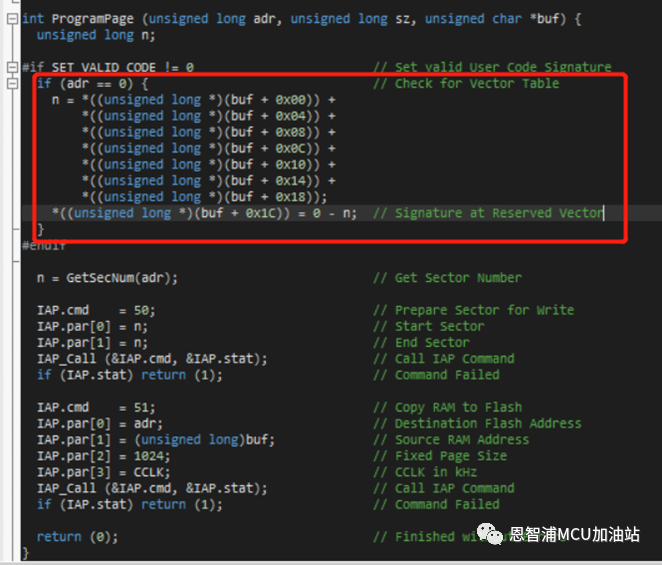

解决方法也很简单，就是在每次编程page0的时候都计算下校验和即可，这里直接给出计算校验和的代码：

adr为编程地址，当adr为0时既编程page0区域，红框内的代码就是计算校验和，并且把校验和填到中断向量表的第8个位置上。

加上这段计算校验和代码后，问题迎刃而解。这个问题普遍存在于除LPC5500系列外几乎所有老的LPC型号上，希望本文章对大家开发LPC MCU有所帮助！
