原创声明：

本原创教程由芯驿电子科技（上海）有限公司（ALINX）创作，版权归本公司所有，如需转载，需授权并注明出处。

适用于板卡型号：

AXU2CGA/AXU2CGB/AXU3EG/AXU4EV-E/AXU4EV-P/AXU5EV-E/AXU5EV-P /AXU9EG/AXU15EG

实验Vivado工程目录为“custom_pwm_ip /vivado”。

实验vitis工程目录为“custom_pwm_ip /vitis”。

Xilinx官方为大家提供了很多IP核，在Vivado的IP Catalog中可以查看这些IP核，用户在构建自己的系统中，不可能只使用Xilinx官方的免费IP核，很多时候需要创建属于自己的用户IP核，创建自己的IP核有很多好处，例如系统设计定制化；设计复用，可以在在IP核中加入license, 有偿提供给别人使用；简化系统设计和缩短设计时间。用ZYNQ系统设计IP核，最常用的就是使用AXI总线将PS同PL部分的IP核连接起来。本实验将为大家介绍如何在Vivado中构建AXI总线类型的IP核，此IP核用来产生一个PWM，用这个控制开发板上的LED，做一个呼吸灯的效果。

FPGA工程师工作内容

以下为FPGA工程师负责内容。

1. PWM介绍

我们经常使用PWM来控制LED，蜂鸣器等，通过调节脉冲的占空比来调节LED的亮度。

在其他开发板中我们使用过的一个pwm模块如下：

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////Copyright(c)2017,ALINX(shanghai)TechnologyCo.,Ltd////Allrightsreserved////////Thissourcefilemaybeusedanddistributedwithoutrestrictionprovided////thatthiscopyrightstatementisnotremovedfromthefileandthatany////derivativeworkcontainstheoriginalcopyrightnoticeandtheassociated////disclaimer.//////////////////////////////////////////////////////////////////////////////////////////================================================================================//Description:pwmmodel//pwmoutperiod=frequency(pwm_out)*(2**N)/frequency(clk);////================================================================================//RevisionHistory://DateByRevisionChangeDescription//--------------------------------------------------------------------------------//2017/5/3meisq1.0Original//********************************************************************************/`timescale1ns/1psmoduleax_pwm#(
	parameterN=32//pwmbitwidth
)(inputclk,inputrst,input[N-1:0]period,input[N-1:0]duty,outputpwm_out);reg[N-1:0]period_r;reg[N-1:0]duty_r;reg[N-1:0]period_cnt;regpwm_r;assignpwm_out=pwm_r;always@(posedgeclkorposedgerst)beginif(rst==1)begin
period_r<={ N {1'b0}};
        duty_r <={ N {1'b0}};endelsebegin
        period_r <= period;
        duty_r   <= duty;endendalways@(posedge clk orposedge rst)beginif(rst==1)
        period_cnt <={ N {1'b0}};else
        period_cnt <= period_cnt + period_r;endalways@(posedge clk orposedge rst)beginif(rst==1)begin
        pwm_r <=1'b0;endelsebeginif(period_cnt >=duty_r)
pwm_r<=1'b1;else
            pwm_r <=1'b0;endendendmodule

可以看到这个PWM模块需要2个参数“period”、“duty”来控制频率和占空比，”period”为步进值，也就是计数器每个周期要加的值。Duty为占空比的值。我们需要设计一些寄存器来控制这些参数，这里需要使用AXI总线，PS通过AXI总线来读写寄存器。

2. Vivado工程建立

用”ps_hello”工程另存为一个名为“custom_pwm_ip”工程

2.1 创建自定义IP

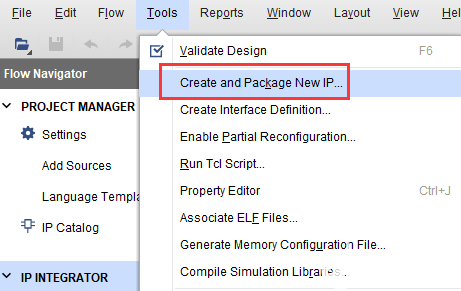

1）点击菜单“Tools->Create and Package IP...”

2）选择“Next”

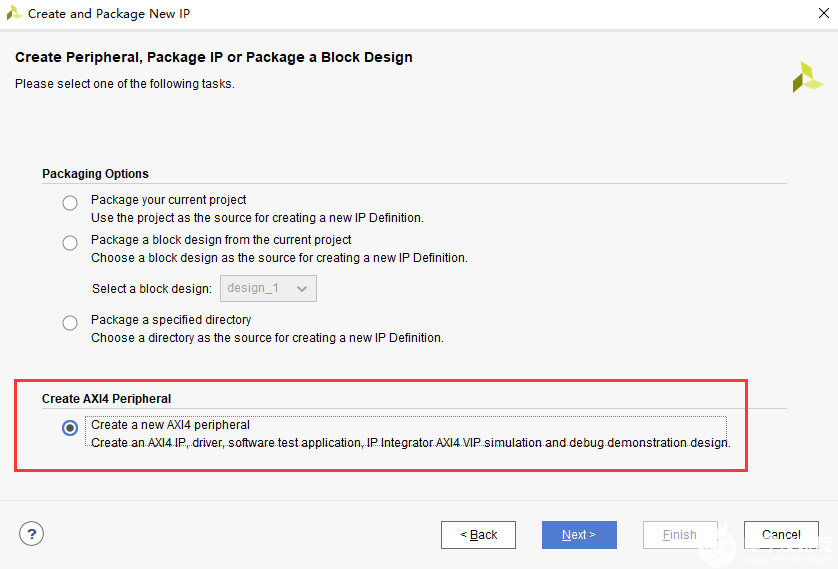

3）选择创建一个新的AXI4设备

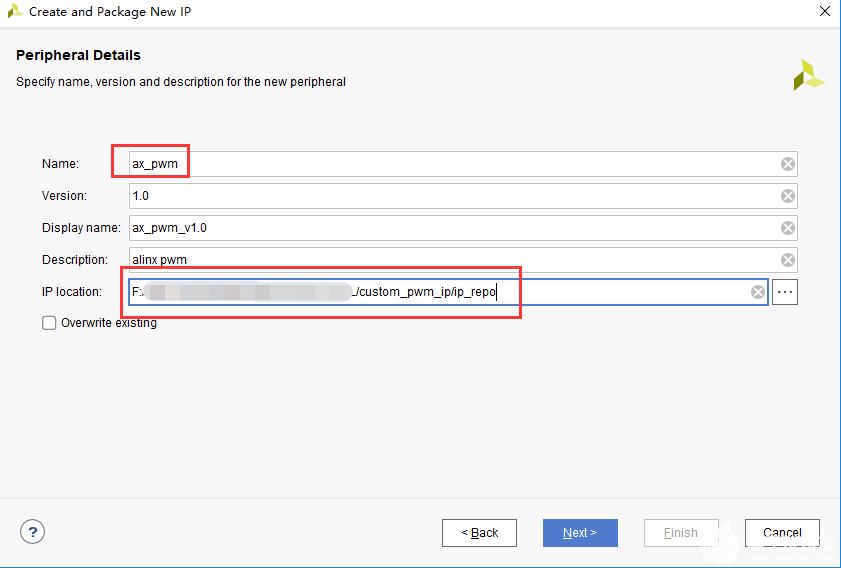

4）名称填写“ax_pwm”,描述填写“alinx pwm”，然后选择一个合适的位置用来放IP

5）下面参数可以指定接口类型、寄存器数量等，这里不需要修改，使用AXI Lite Slave接口，4个寄存器。

6）点击“Finish”完成IP的创建

7）在“IP Catalog”中可以看到刚才创建的IP

8）这个时候的IP只有简单的寄存器读写功能，我们需要修改IP，选择IP，右键“Edit in IP Packager”

9）这是弹出一个对话框，可以填写工程名称和路径，这里默认，点击“OK”

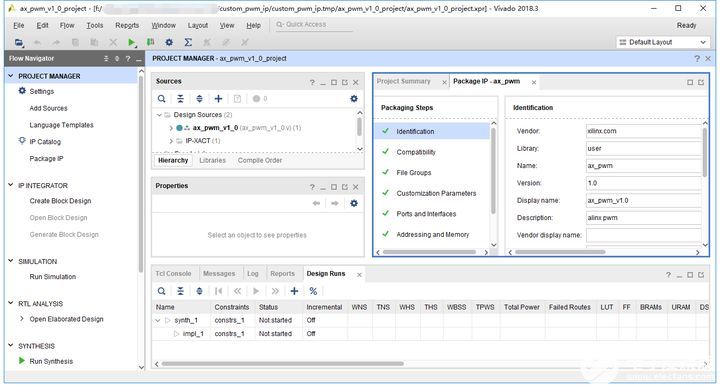

10）Vivado打开了一个新的工程

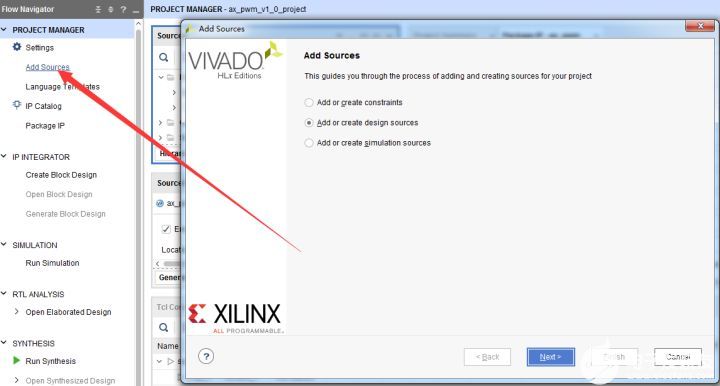

11）添加PWM功能的核心代码

12）添加代码时选择复制代码到IP目录

13）修改“ax_pwm_v1_0.v”，添加一个pwm输出端口

14）修改“ax_pwm_v1_0.v”，在例化“ax_pwm_V1_0_S00_AXI”,中添加pwm端口的例化

15）修改“ax_pwm_v1_0_s00_AXI.v”文件，添加pwm端口，这个文件是实现AXI4 Lite Slave的核心代码

16）修改“ax_pwm_v1_0_s00_AXI.v”文件，例化pwm核心功能代码，将寄存器slv_reg0和slv_reg1用于pwm模块的参数控制。

17）双击“component.xml”文件

18）在“File Groups”选项中点击“Merge changers from File Groups Wizard”

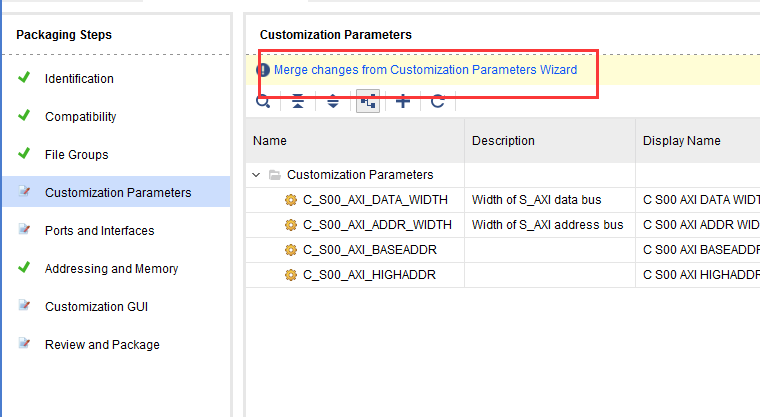

19）在“Customization Parameters”选项中点击“Merge changes form Customization Parameters Wizard”

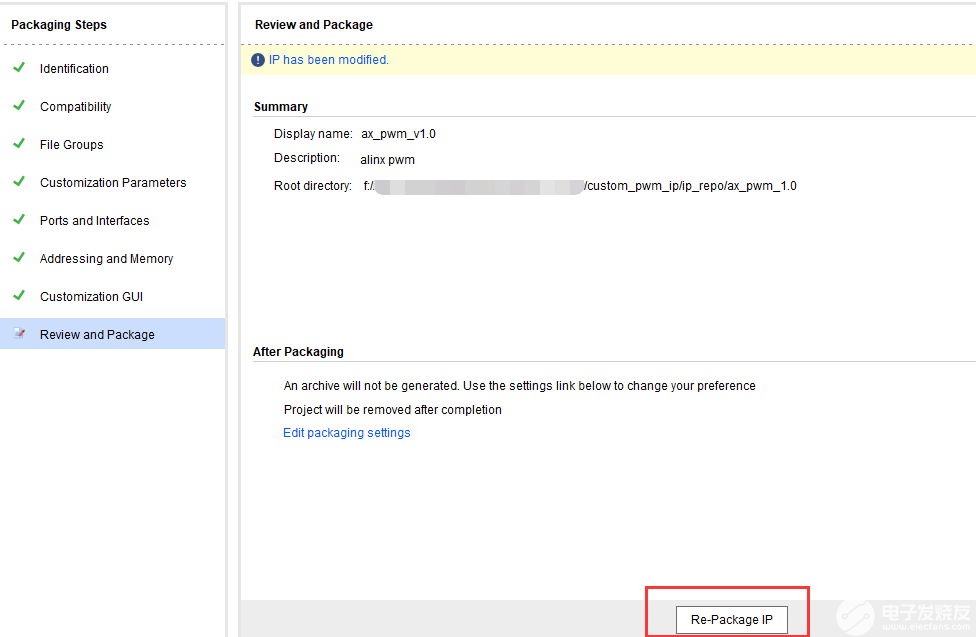

20）点击“Re-Package IP”完成IP的修改

2.2 添加自定义IP到工程

1）搜索“pwm”，添加“ax_pwm_v1.0”

2）点击“Run Connection Automation”

3）导出pwm端口

4）保存设计，并Generate Output Products

5）添加xdc文件分配管脚，把pwm_0输出端口分配给LED1，做一个呼吸灯，编译生成bit文件，导出硬件

软件工程师工作内容

以下为软件工程师负责内容。

3. Vitis软件编写调试

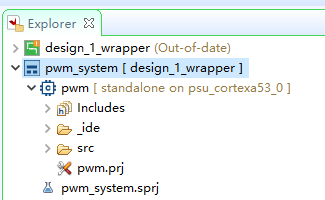

1）启动Vitis，新建APP，模板选择“Hello World”

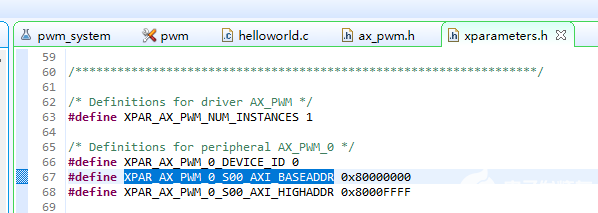

2）在bsp里找到“xparameters.h”文件，这个非常重要的文件，里面找到了自定IP的寄存器基地址，可以找到自定义IP的基地址。

3）有个寄存器读写宏和自定义IP的基地址，我们开始编写代码，测试自定义IP，我们先通过写寄存器AX_PWM_S00_AXI_SLV_REG0_OFFSET，控制PWM输出频率，然后通过写寄存器AX_PWM_S00_AXI_SLV_REG1_OFFSET控制PWM输出的占空比。

#include#include"platform.h"#include"xil_printf.h"#include"ax_pwm.h"#include"xil_io.h"#include"xparameters.h"#include"sleep.h"unsignedintduty;intmain(){
init_platform();

print("HelloWorld\n\r");

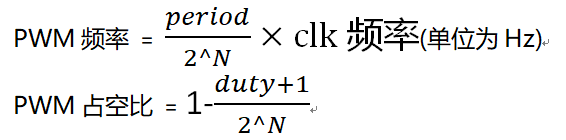

	//pwmoutperiod=frequency(pwm_out)*(2^N)/frequency(clk);	AX_PWM_mWriteReg(XPAR_AX_PWM_0_S00_AXI_BASEADDR,AX_PWM_S00_AXI_SLV_REG0_OFFSET,17179);//200hz	//duty=(2^N)*(1-(dutycycle))-1	while(1){
		for(duty=0x8fffffff;duty<0xffffffff; duty = duty +100000){
			AX_PWM_mWriteReg(XPAR_AX_PWM_0_S00_AXI_BASEADDR, AX_PWM_S00_AXI_SLV_REG1_OFFSET, duty);
			usleep(100);
		}
	}

    cleanup_platform();return0;}

4）通过运行代码，我们可以看到PLLED1呈现出一个呼吸灯的效果。

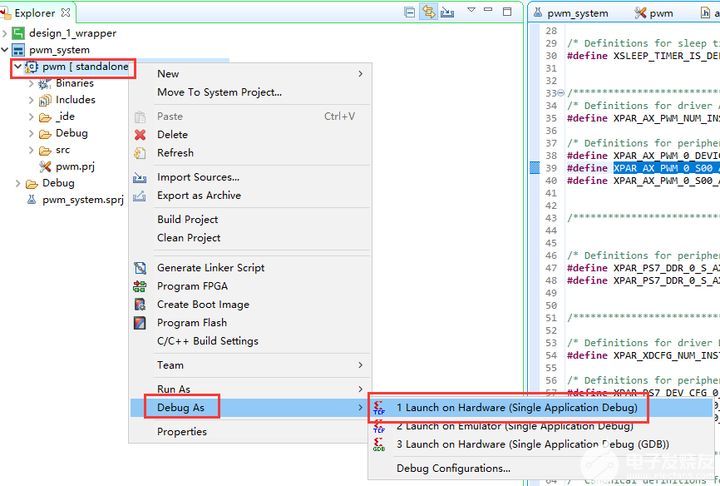

5）通过debug，我们来查看一下寄存器
