原创声明：

本原创教程由芯驿电子科技（上海）有限公司（ALINX）创作，版权归本公司所有，如需转载，需授权并注明出处。

适用于板卡型号：

AXU2CGA/AXU2CGB/AXU3EG/AXU4EV-E/AXU4EV-P/AXU5EV-E/AXU5EV-P /AXU9EG/AXU15EG

实验Vivado工程目录为“ps_axi_gpio /vivado”。

实验vitis工程目录为“freertos /vitis”。

学习 ZYNQ，很大一部分都是FPGA开发人员，不太擅长使用Linux，所以我建议大家还是先使用实时操作系统或者裸机运行，这样也有更大的灵活性。本章给大家讲解如何搭建Free RTOS实时操作系统运行环境，这里不深入探讨Free RTOS的具体使用。本实验以FreeRTOS Hello World做举例，并实现两个LED灯以不同间隔持续闪烁。

本实验基于 “PL端AXI GPIO的使用”工程，硬件环境不需要修改。

软件工程师工作内容

以下为软件工程师负责内容。

1.VITIS程序开发

1） 参考Hello World一章，新建工程，OS选择freertos10_xilinx

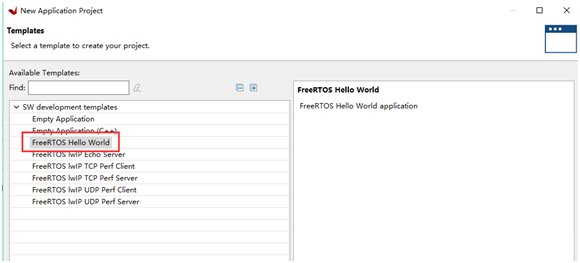

2）本实验选择FreeRTOS Hello World做举例

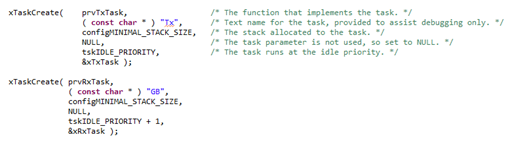

Hello World例子中建立了两个任务，发送任务和接收任务，接收任务的优先级高于发送任务。并且创建队列，由发送任务向队列发送数据，接收任务从队列中读取数据并打印。例子中设置了timer，但在本实验中删除了timer，让发送和接收任务一直工作。

3）在此基础上增加PS和PL端LED闪烁任务，PS端闪烁间隔为100ms，PL端闪烁间隔为1S

2. 板上验证

1）下载界面设置，下载程序

2）打开串口，正在持续打印数据

3）同时也能看到开发板上LED1和LED2闪烁，直观地体现了多任务并行处理。

3. 本章小结

相对于复杂的Linux，FreeRTOS 等实时操作系统给我们带来更灵活更方便的开发，可以更

直接的和底层FPGA进行交互，但是FreeRTOS本身也有一点难度，要想熟练应用，还是要结

合具体的项目多加练习。
