ZYNQ实战之PL端LED流水灯设计

在ZYNQ进阶之路1 中我们讲解了PL端LED流水灯的工程的建立，编码，综合和下载！本节主题，PL端PWM输出设计，讲解怎么用ZYNQ PL端简单实现2通道PWM波输出，其中工程创建过程以及综合生成bit文件过程不再累述！

首先，PWM需要调节的参数有1、频率，2、占空比，

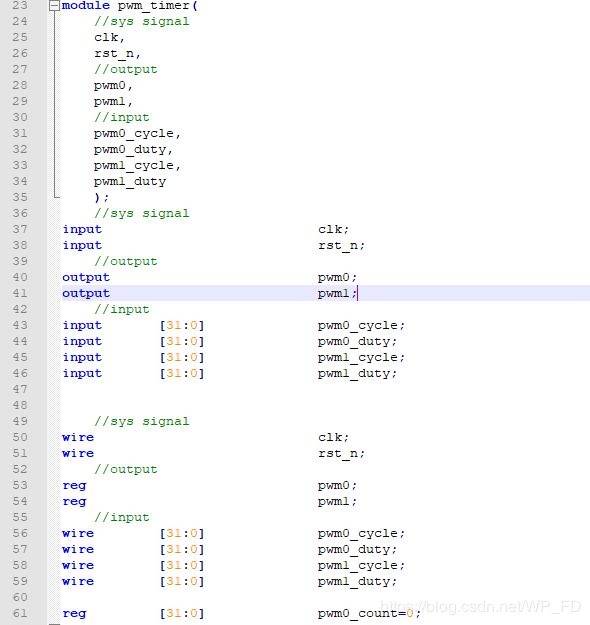

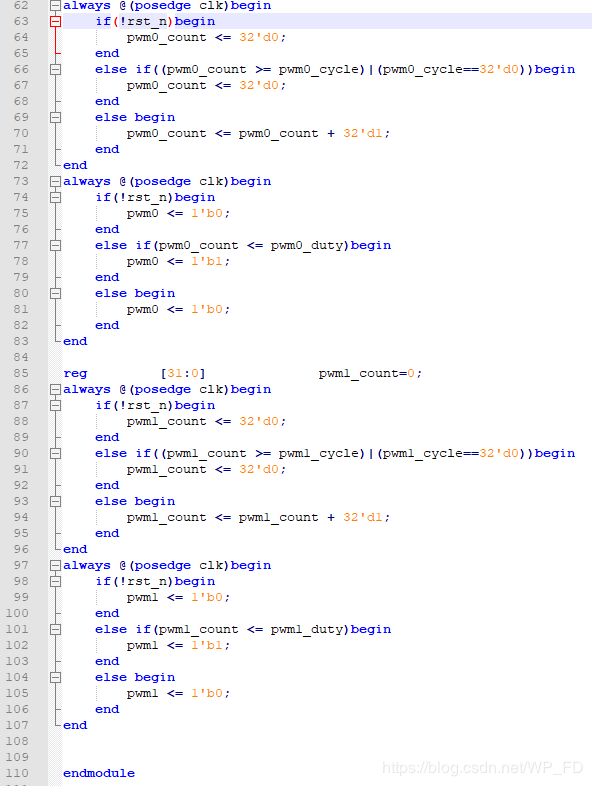

其中频率，和占空比的调节实际是调节计数值，其PWM模块代码如下所示：

模块中cycle为32位的频率设置计数值，duty为32位的占空比设置计数值，该数字之所以设置成32位的是为了在后面的代码中匹配PS端通过AXI总线配置这些寄存器是位宽的匹配！

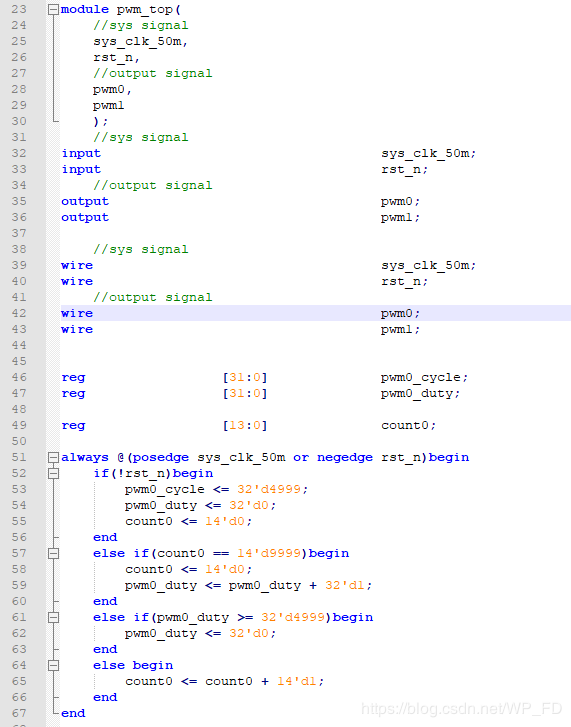

编写好代码再编写一个顶层文件，代码如下：

最后约束时钟和引脚，综合后生成bit文件即可，本节就不再累述这些步骤。将引脚绑定在LED灯的IO上课实现两组同步的呼吸灯。
