基于Digilent的Arty Artix-35T FPGA开发板的DDR3读写控制

将通过五篇文章来给大家讲解xilinx FPGA 使用mig IP对DDR3的读写控制，旨在让大家更快的学习和应用DDR3。

本实验和工程基于Digilent的Arty Artix-35T FPGA开发板完成。

软件使用Vivado 2018.1。

参考工程：ddr3_test。

第五篇：mig读写时序下板实现

1顶层文件和约束文件

ddr3_test.v

参见参考工程：ddr3_test。

ddr3.xdc

1. set_property PACKAGE_PIN E3 [get_ports clk]

2. set_property IOSTANDARD LVCMOS33 [get_ports clk]

3. set_property PACKAGE_PIN D9 [get_ports reset]

4. set_property PACKAGE_PIN E1 [get_ports init_calib_complete]

5. set_property IOSTANDARD LVCMOS33 [get_ports init_calib_complete]

6. set_property IOSTANDARD LVCMOS33 [get_ports reset]

2 下板实现读写时序

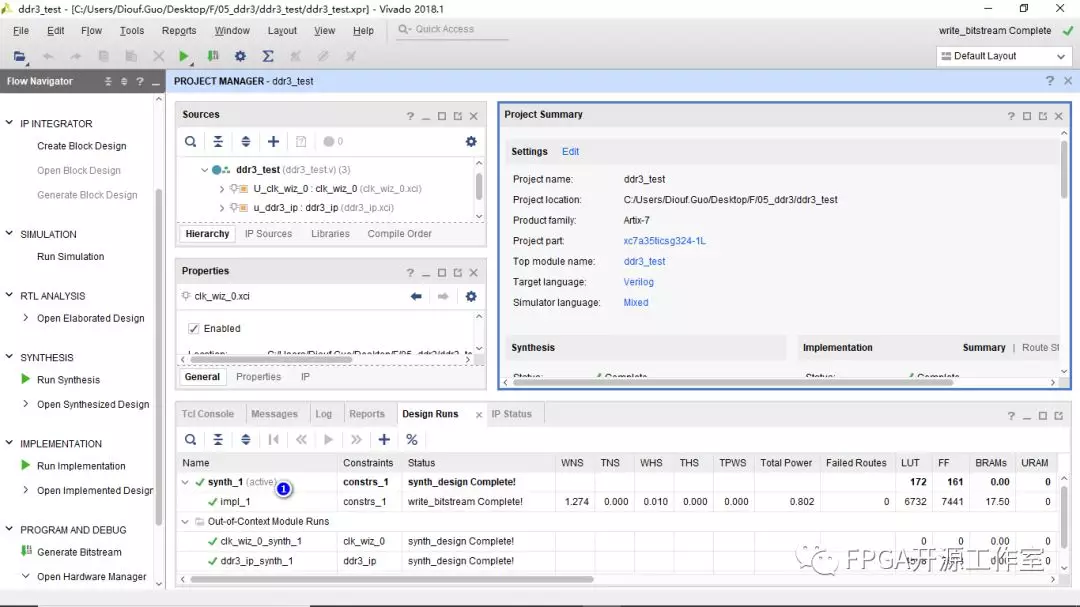

1>①完成综合和实现

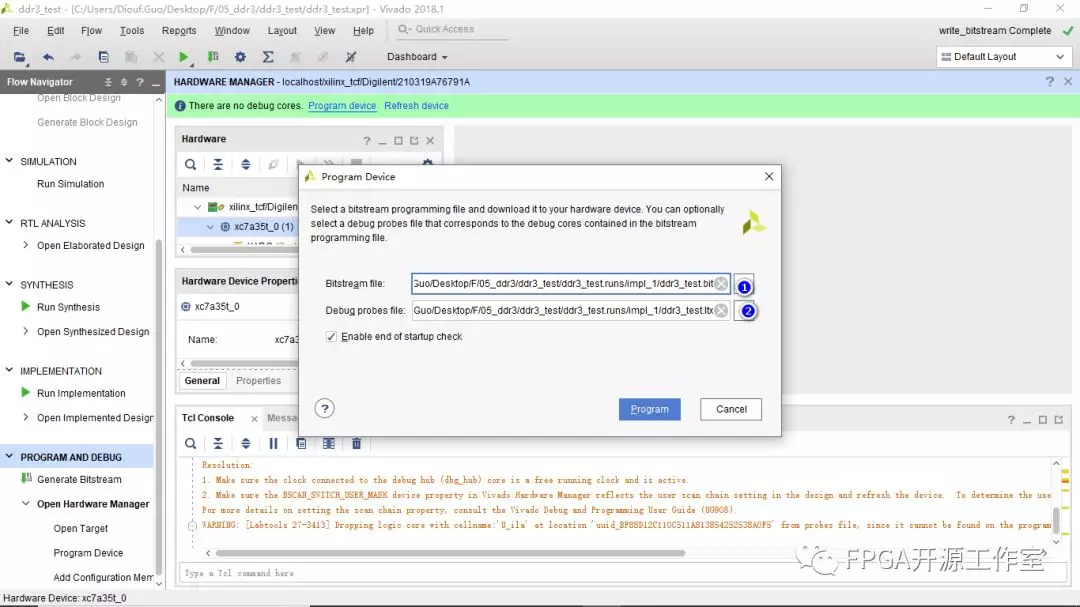

2>下载bit文件和debug文件。

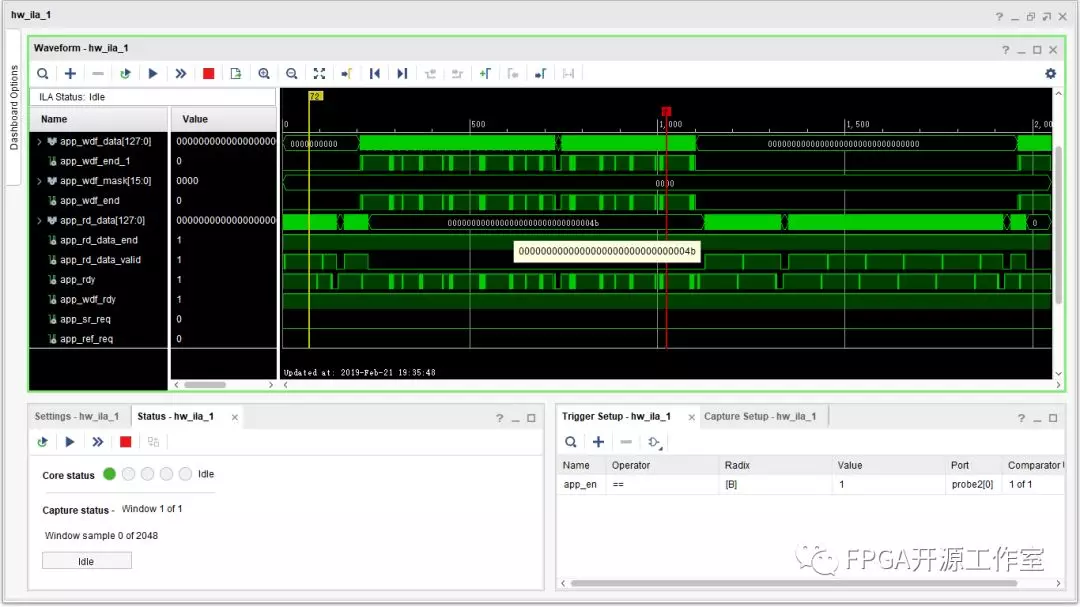

3>下载完成，查看波形。

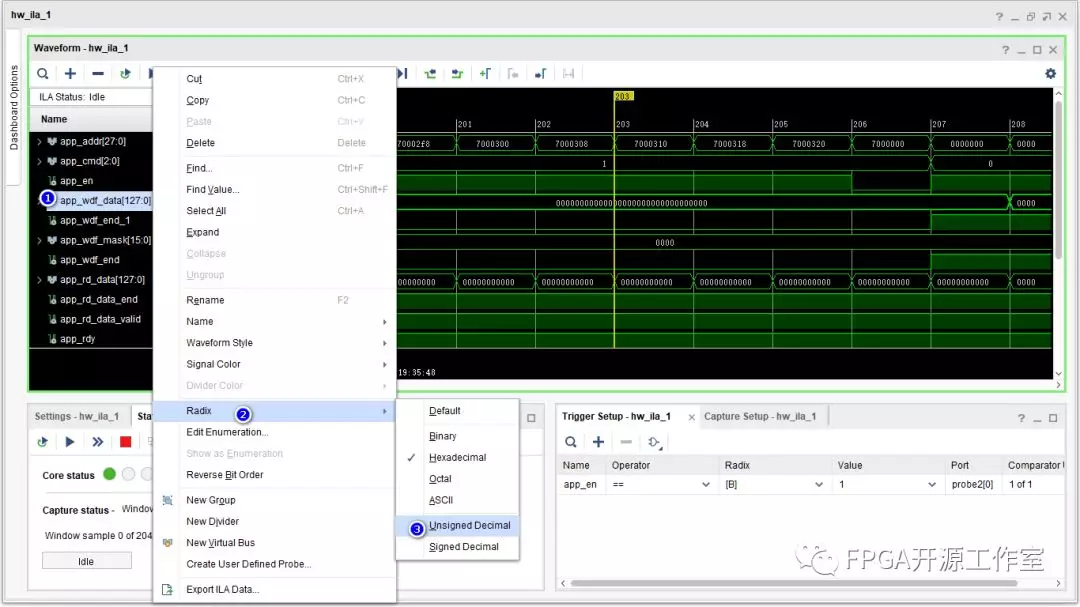

4>将app_wdf_data数据格式改为Unsigned Decimal。

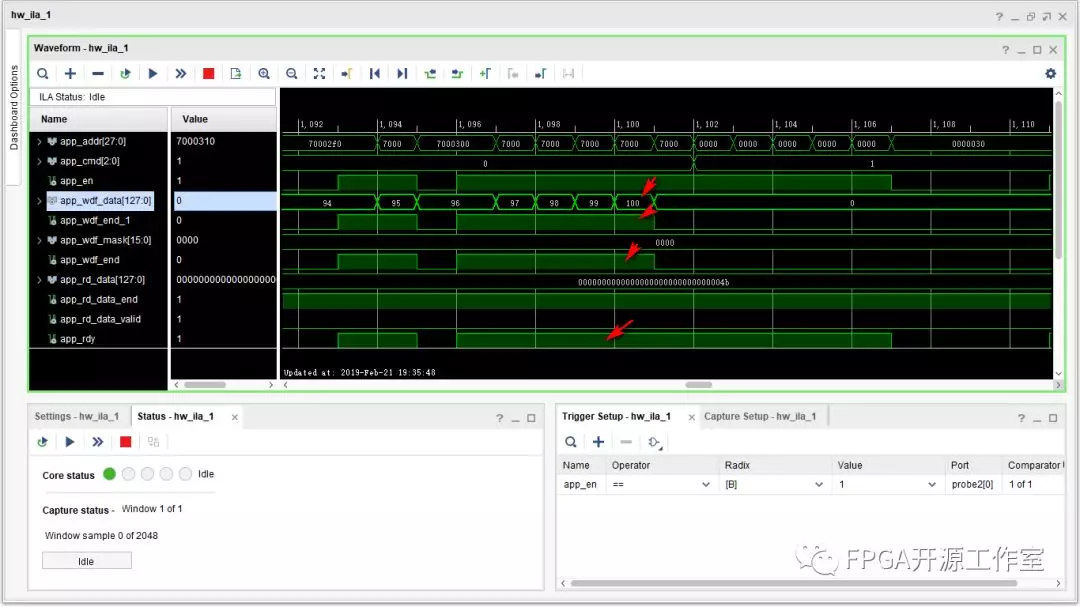

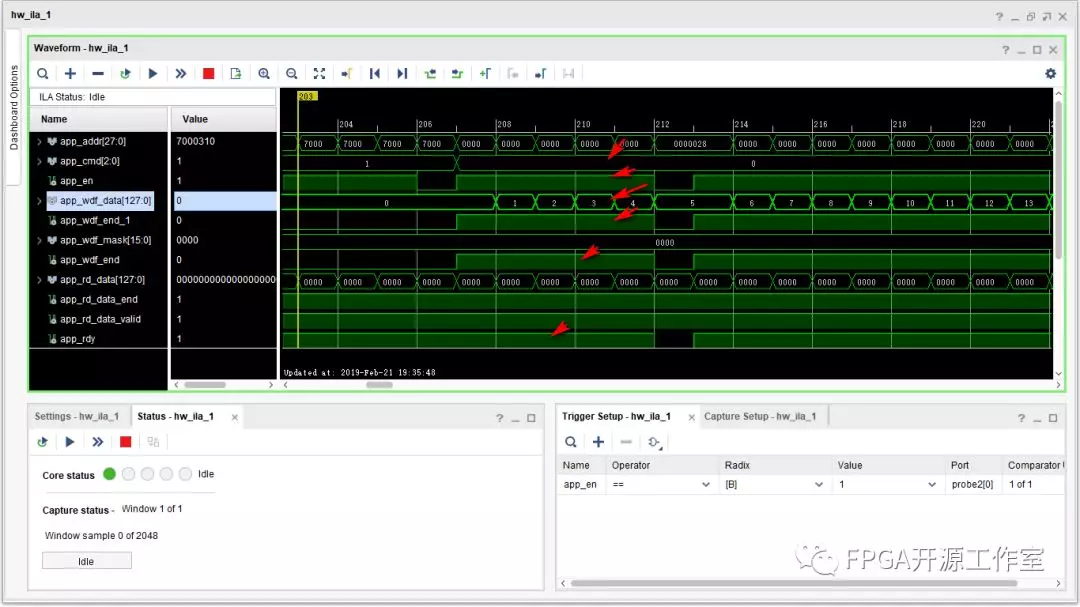

5>查看写时序。

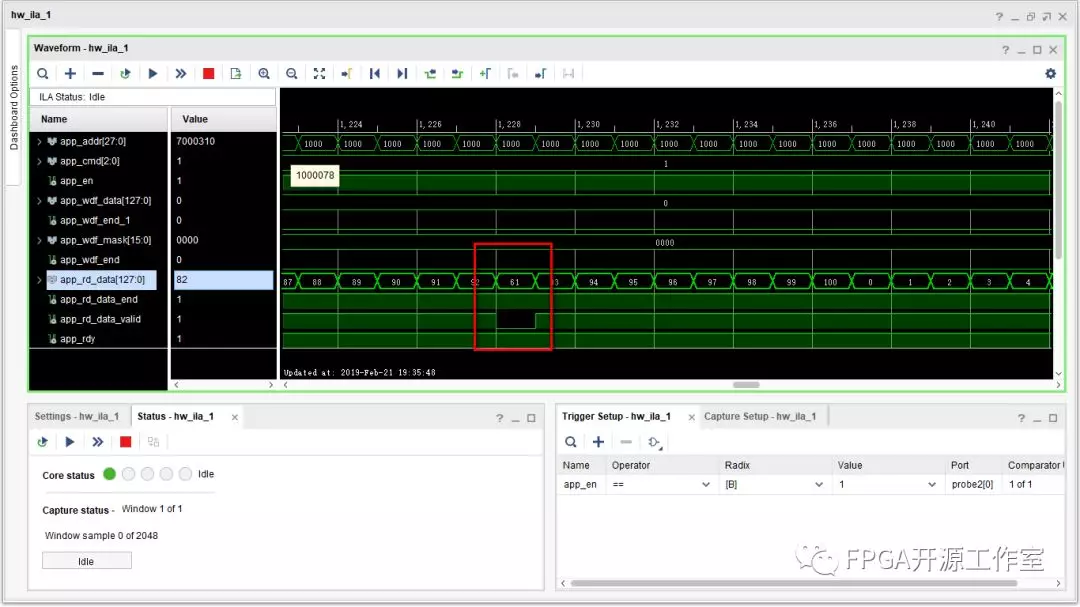

6>查看读时序。

基于xilinx mig ip对ddr3读写验证完成。
