基于Arty Artix-35T FPGA开发板的DDR3和mig介绍

讲解xilinx FPGA 使用mig IP对DDR3的读写控制，旨在让大家更快的学习和应用DDR3。

本实验和工程基于Digilent的Arty Artix-35T FPGA开发板完成。

软件使用Vivado 2018.1。

第一篇：DDR3和mig的介绍

1 DDR3介绍

以镁光的MT41K128M16为例来介绍DDR3。

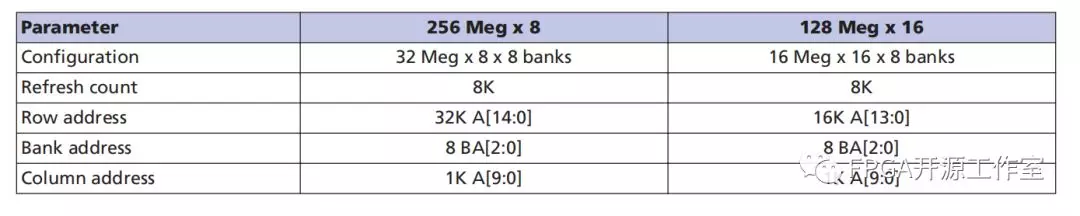

通过以上信息我们即可知道DDR3的内存容量，Row,Column和Bank的地址位宽。开发板选用的MT41K128M16 DDR3的容量为16Megx16x8banks=2048Mb=2Gb。

1.1 DDR3命名

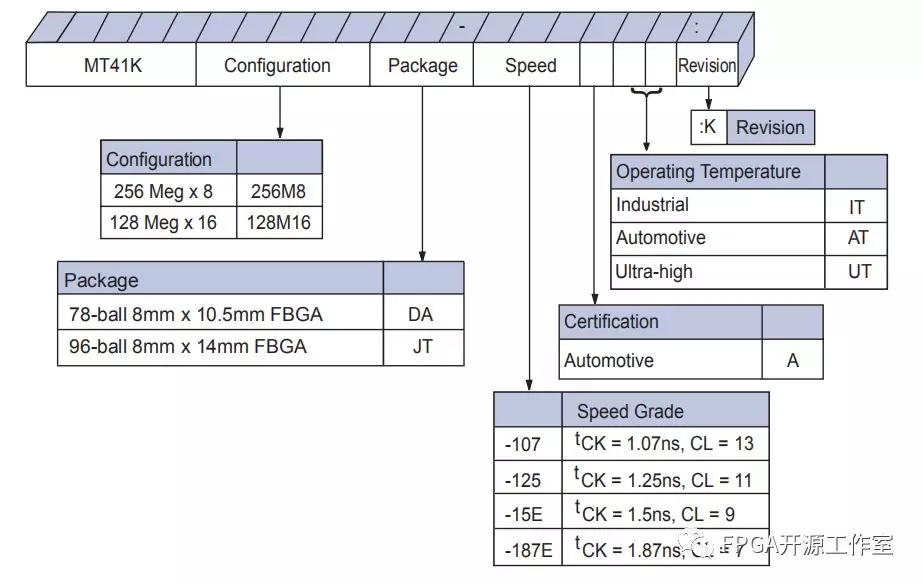

我们通过Configuration,Package,Speed...等DDR3的命名可知道DDR3的容量，封装，速度等级等信息。

1.2 DDR3的内部结构

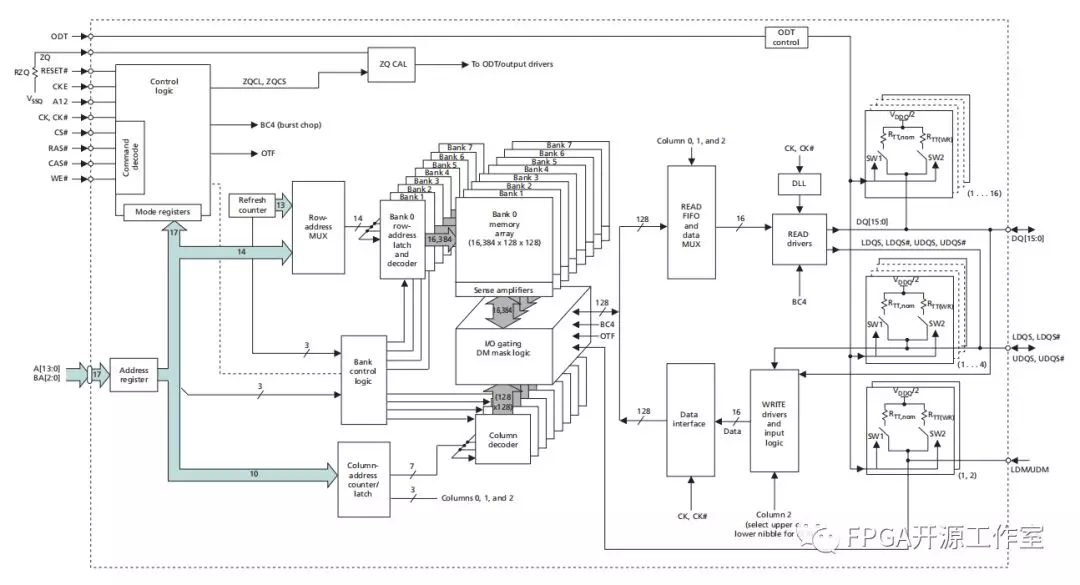

1.3接口

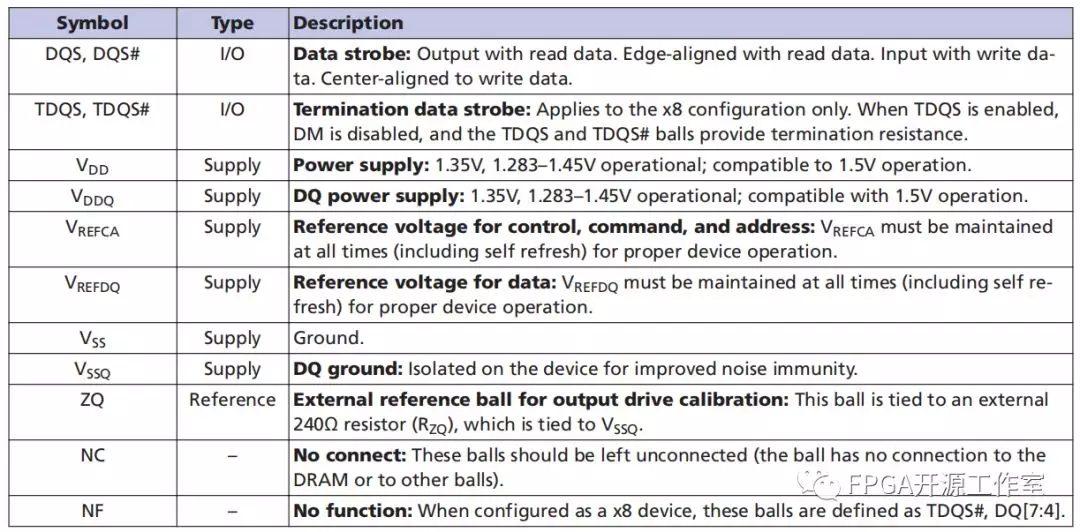

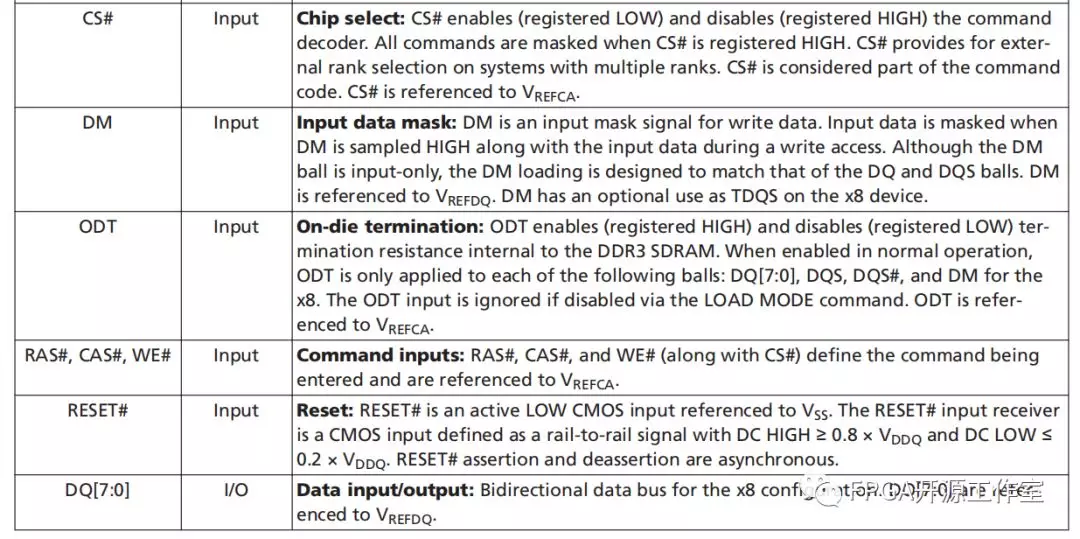

使用xilinx mig IP来控制DDR3的数据读写我们了解DDR3以上信息即可。

2 mig介绍

如上图所示，mig(Memory Interface Solution) IP由三部分组成User Interface Block,Memory Controller和Physical Layer。IP的一边是连接DDR3的接口（Physical Interface），另一边是用户逻辑控制接口（User FPGA Logic）。想要正确的控制DDR3的读写，我们需要正确的设置mig IP和正确的用户逻辑控制接口逻辑。

2.1 mig user interface

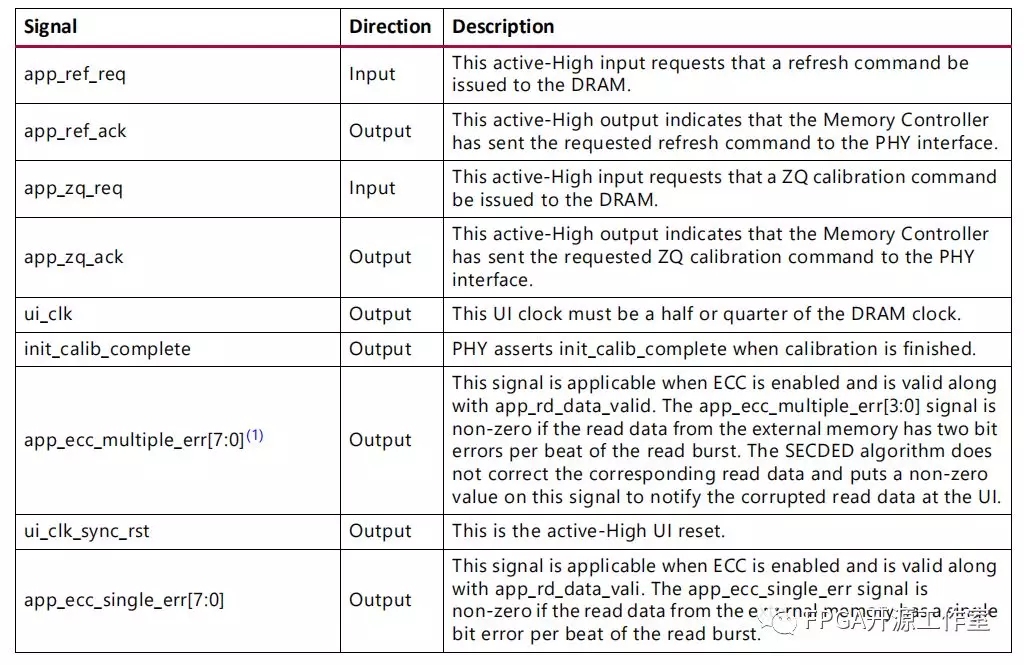

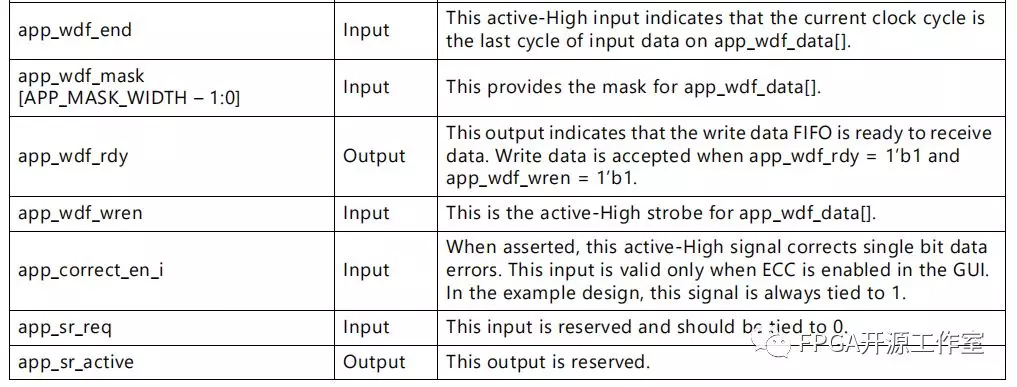

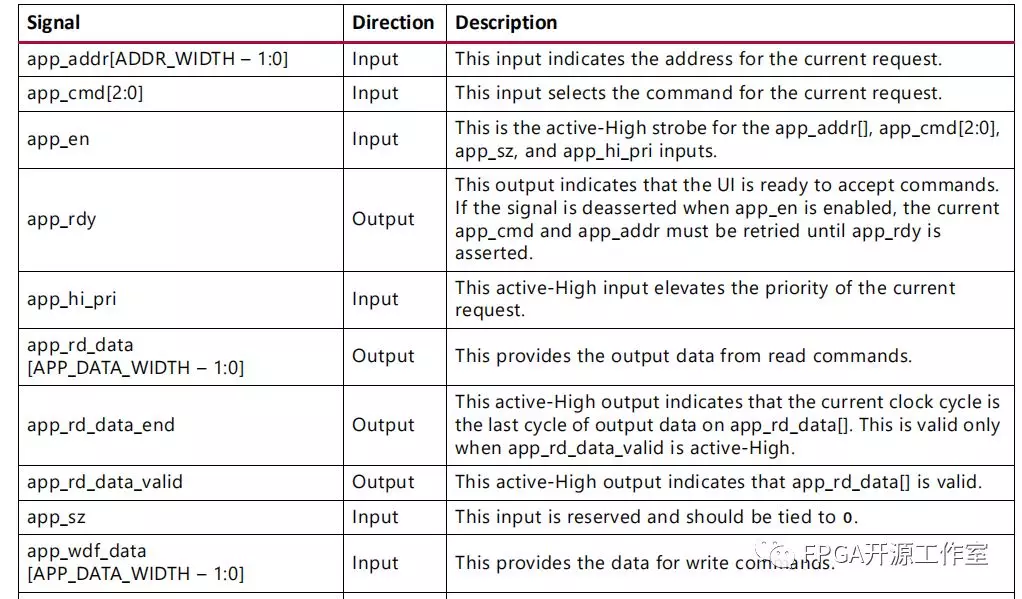

对于mig用户端接口含义我们将在《第三篇--mig IP用户逻辑接口读写时序分析》中详细介绍。

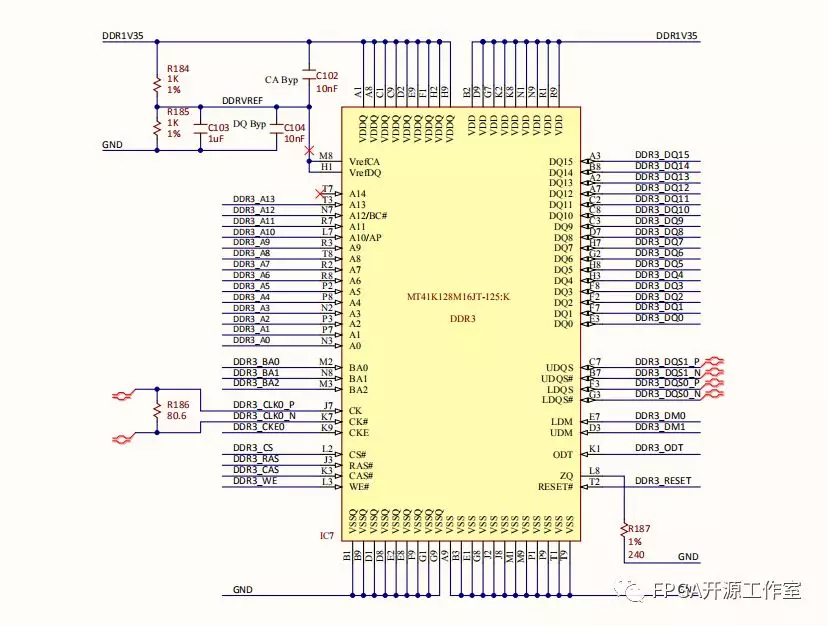

3 DDR3原理图和FPGA原理图

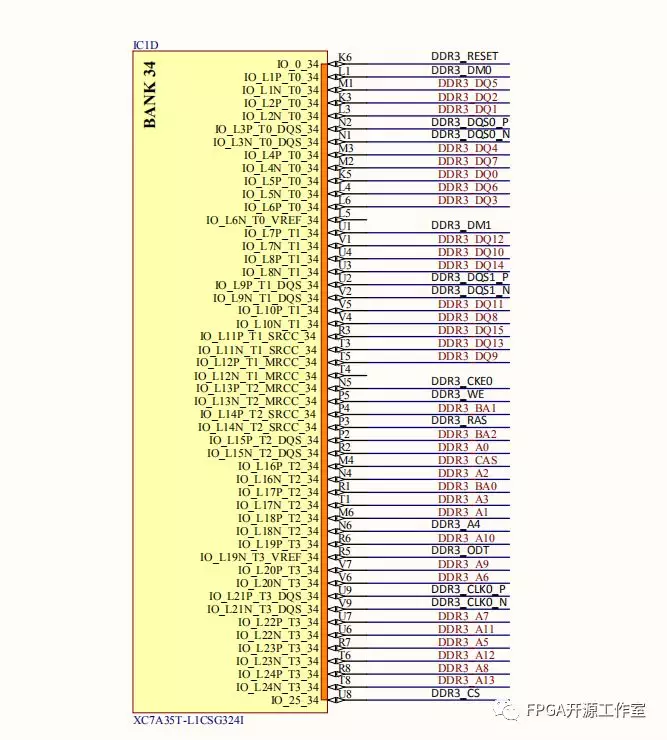

通过DDR3的原理图我们可以知道DDR3的供电电压为1.35V。DDR3挂在FPGA的34 bank上。
