探索Vivado HLS设计流，Vivado HLS高层次综合设计

作者：Mculover666

1.实验目的
通过例程探索Vivado HLS设计流

• 用图形用户界面和TCL脚本两种方式创建Vivado HLS项目
• 用各种HLS指令综合接口
• 优化Vivado HLS设计来满足各种约束
• 用不用的指令来探索多个HLS解决方案

2.实验内容
实验中文件中包含一个矩阵乘法器的实现，实现两个矩阵inA和inB相乘得出结果，并且提供了一个包含了计算结果的testbench文件来与所得结果进行对比验证。

3.实验步骤
3.1.在Vivado HLS GUI界面中创建项目
3.1.1.启动Vivado HLS 2018.1

3.1.2.创建一个新的工程

添加提前创建好的源文件进来，因为我们探索的是设计流而不是编程：

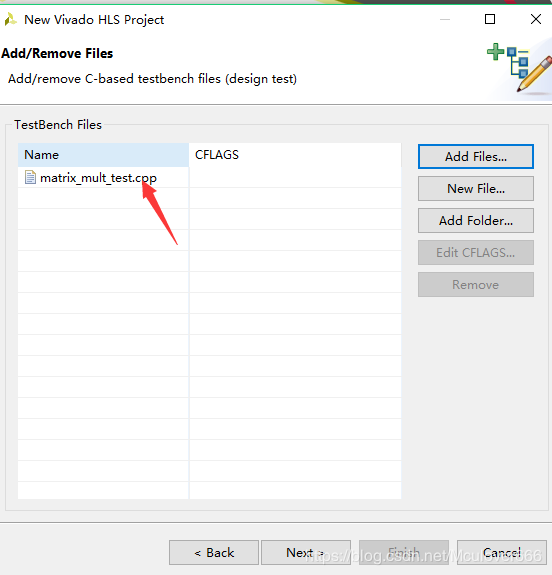

添加提前创建好的测试文件进来：

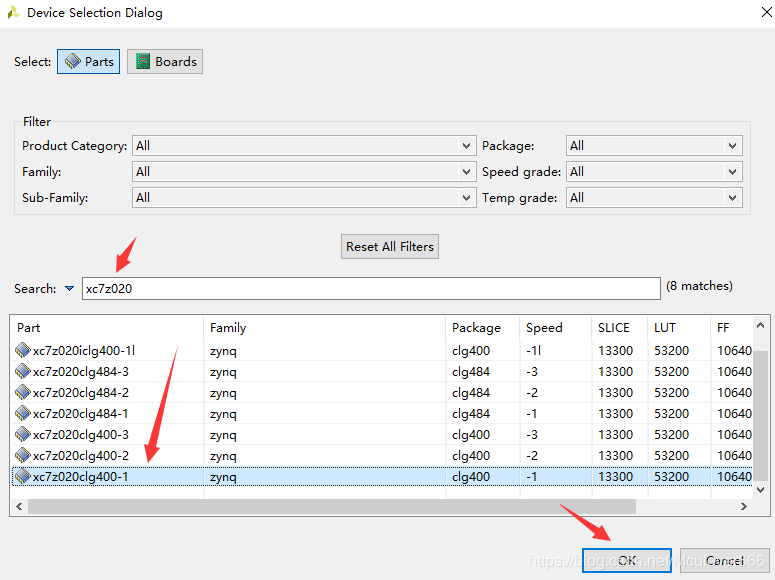

对于具体的FPGA进行解决方案配置，如图所示：

工程创建完成，综合界面如图所示：

3.2.在Vivado HLS 命令行中快速创建项目
在3.1节中采用GUI界面完成了创建工程的工作，这个工程命名和添加文件创建工程的工作可以由一个TCL脚本完成，可以大幅提高我们的效率~

3.2.1.打开Vivado HLS 命令行界面

3.2.2.编写创建工程TCL脚本
新建一个文件run_hls_pynq.tcl，然后编写以下工程配置：
# 创建工程
open_project -reset matrix_mult_prj

# 添加源文件和测试文件
add_files matrix_mult.cpp
add_files matrix_mult.h
add_files -tb matrix_mult_test.cpp

# 设置工程顶层
set_top matrix_mult

# 创建解决方案
open_solution -reset solution1

# 选择具体的FPGA芯片配置
set_part {xc7z010clg400-1}
create_clock -period 5

# 模拟C代码
csim_design

exit

3.2.3.在Vivado HLS命令行运行TCL脚本
在刚刚打开的Vivado HLS命令行界面中输入cd ,然后输入目录所在盘符，进入目录后使用命令vivado_hls -f run_hls_pynq.tcl即可运行脚本，完整过程如图所示：

这样一个工程就创建好了；

3.2.4.在Vivado HLS命令行打开创建的工程
使用命令vivado_hls -p matrix_mult_prj即可在GUI界面打开工程，如图：

3.3.Vidavo HLS中的设计优化
3.3.1.文件作用c

• matrix_mult.cpp 包含了迭代计算矩阵乘法的代码
• matrix_mult.h 包含了宏定义和函数声明
• matrix_mult_test.cpp 测试文件，包含了使用HLS硬件解决方案计算和软件计算的结果，并计算验证

3.3.2.运行C仿真

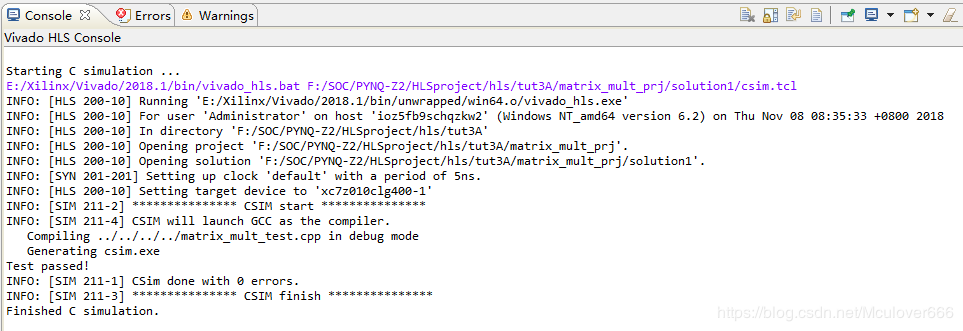

点击Run C Simulation按钮，然后不用选择，直接下一步，可以看到控制台输出：

3.3.2.使用HLS综合C++代码

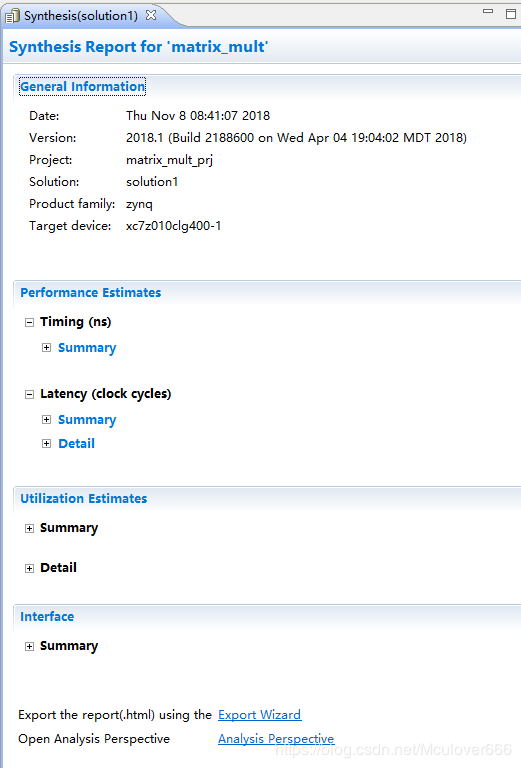

点击C Synthesis按钮，Vivado HLS会开始综合C++代码，综合完成后会自动打开综合报告，其中详细的描述了设计的时序以及FPGA资源占用估算等：

3.3.3.C/RTL共同协作
点击Run C/RTL Cosimulation按钮，选择生成verilog语言文件，设计完成后会自动弹出结果，如图所示：

3.3.4.新建一个解决方案进行对比
点击New Solution按钮新建一个解决方案：

然后打开matrix_mult.cpp文件，选择右边的directive视图，右击Product，选择Inser Directive，然后选择PIPELINE，确定之后运行C综合来综合出RTL设计，完成后同样会弹出设计信息：

然后可以将报告与之前solution1的报告进行对比，

3.3.5.分析
进入Analysis视图：

3.3.6.新建一个流水线解决方案

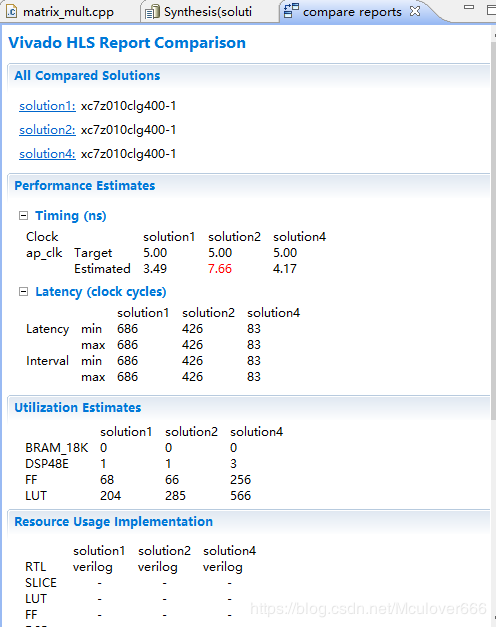

3.3.7.解决方案对比

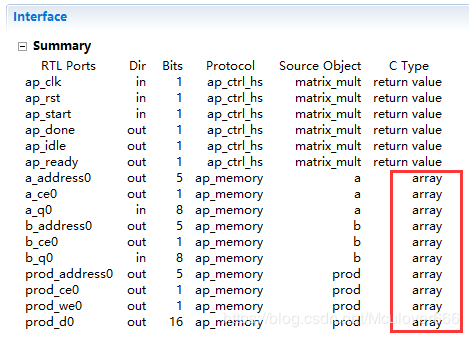

3.4.接口综合
3.4.1.TCL脚本新建工程
在F:/SOC/PYNQ-Z2/HLSproject/hls/tut3C文件夹，使用命令：
vivado_hls -f run_hls_pynq.tcl

3.4.2.打开工程
vivado_hls -p matrix_mult_prj

3.4.3.C Synthesis
