使用vivado的过程如何清理/压缩不必要的文件

作者：材哥，玩儿转FPGA

前言
vivado和ISE的使用差别很大，Vivado是专门针对7系列和以后系列的FPGA/AP SOC进行高效设计的工具，特别是最近提出的UltraFast设计方法，能够极大地提高开发效率。ISE在支持老版本器件的基础上，目前也支持7系列/ZYNQ的设计，但是效率不能和Vivado相比。关于vivado的基本使用这里不多说，主要把一些问题点整理成“错题集”，把一些小技巧进行归纳。

清理/压缩工程
实际使用vivado的过程中，由于vivado会自动产生一系列文件，有些是不必要时刻保存的中间文件，有些是加快效率的文件（比如编译IP核后产生的文件）。但是在上传svn或者自己做备份的时候希望备份占用尽量少的空间。然而由于vivado不会自动清理，所以这时候就需要我们做手动清理了，很多人采用的方法是根据经验删除没用的文件和文件夹，这种对于不熟悉的人很容易犯下不可挽回的错误。也有人写好了批处理文件可以直接帮助删除的，但是这都不太适合初学者。其实vivado是有tcl命令可以帮助清理的。

reset_project
reset_project是vivado一个tcl命令，输入后会发现所有的IP全部清掉了编译后的文件，工程的综合和实现也被清理掉了，所以会减少空间，下面我们用一个简单的工程来对比下前后会少多少。

下图为某工程运行完成之后占用的资源，占用了176M。

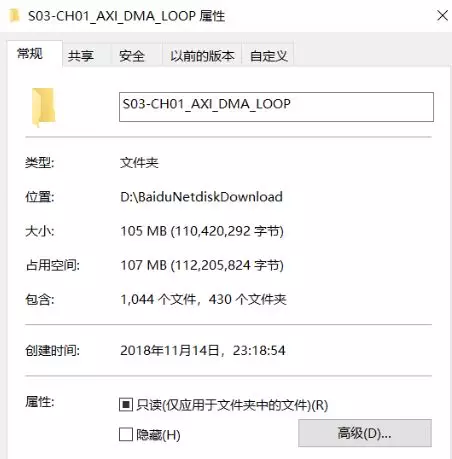

对工程运行reset_project命令后如下图所示，资源占用105M，直接减少72M，也就是减少了40%！这个压缩量还是比较可观的。

复位后的影响

复位后是什么效果呢？可以看下图，其实复位就是把里面的综合和实现清空，包括ooc下面的IP核等都清掉，这样就只保留了最必要的文件，从而压缩了占用 空间。但是这样也带来一个问题，如果要重新产生一个可用的版本，需要的时间会更长，这个操作实际上也就是用空间换取了时间，所以大家使用前要衡量下，不要随便用，比较工程大了跑一次可能一天就没了。

编辑：hfy
