Xilinx ZYNQ开发案例HelloWorld实验工程

前言：

使用的板子是zc702。用Vivado的IP核搭建最小系统，包括ARM核（CPU xc7z020），DDR3（4×256M），一个UART串口（Mini USB转串口），纯PS，通过串口打印出HelloWorld，工程虽小，五脏俱全，算是一种朝圣。配置要和板子对应，大家注意修改。

操作步骤：

硬件部分

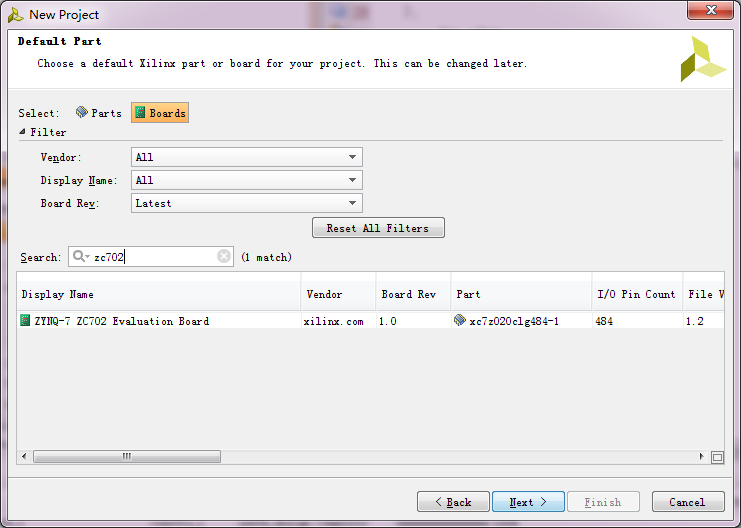

1. 新建Vivado工程。选择芯片型号xc7z020clg484_1或者点击Boards选择zc702

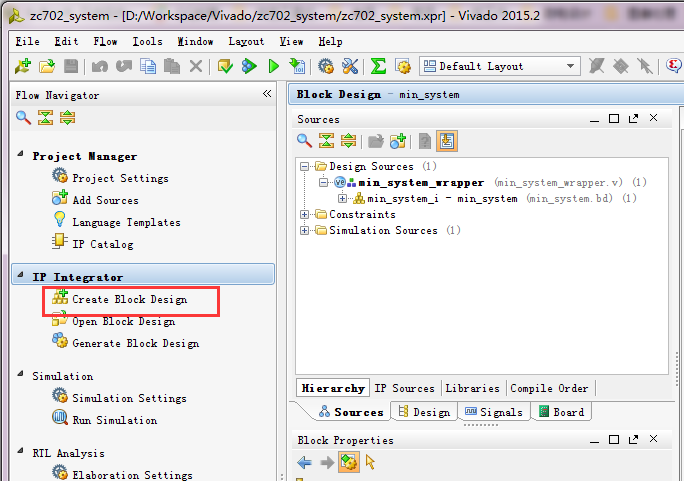

2.单击Create Block Design， 命名

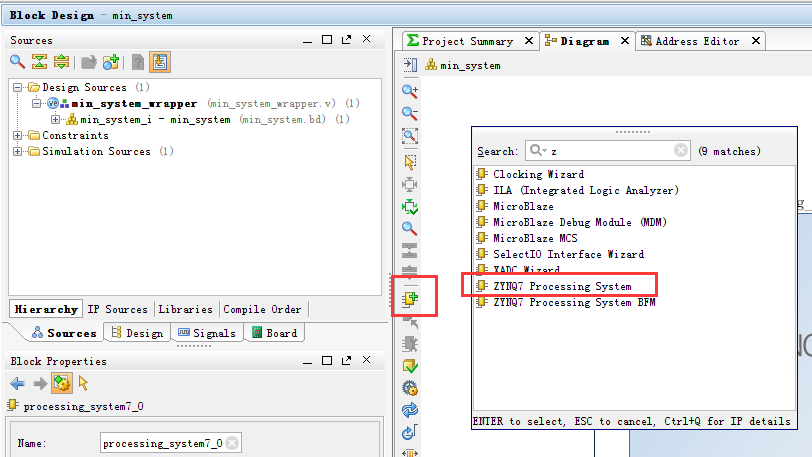

3.添加IP，ZYNQ7 Processing System

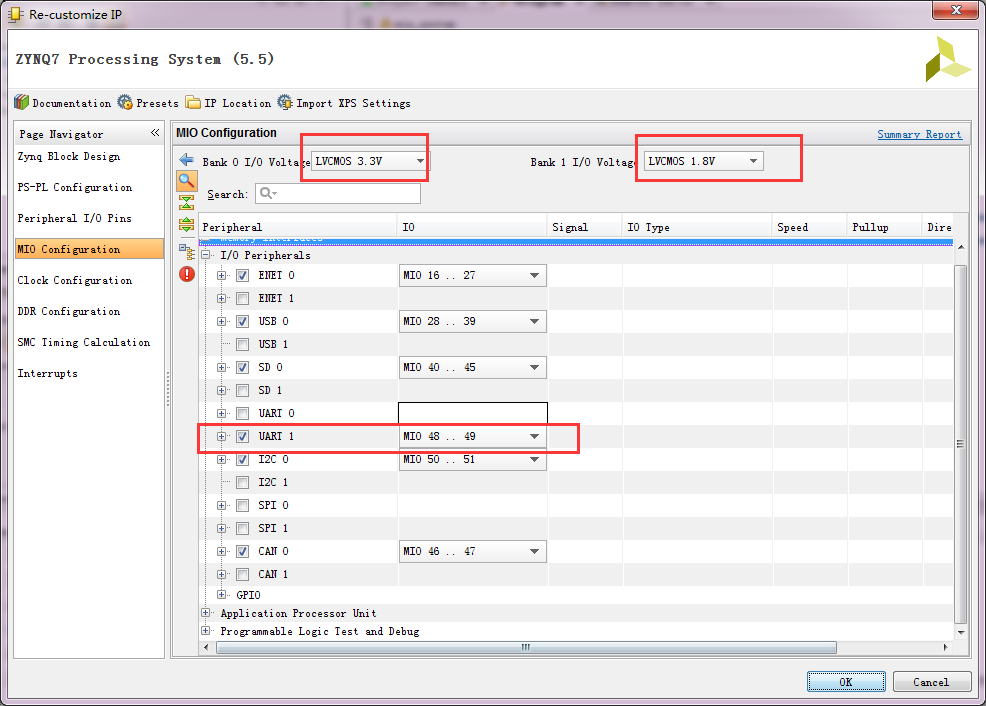

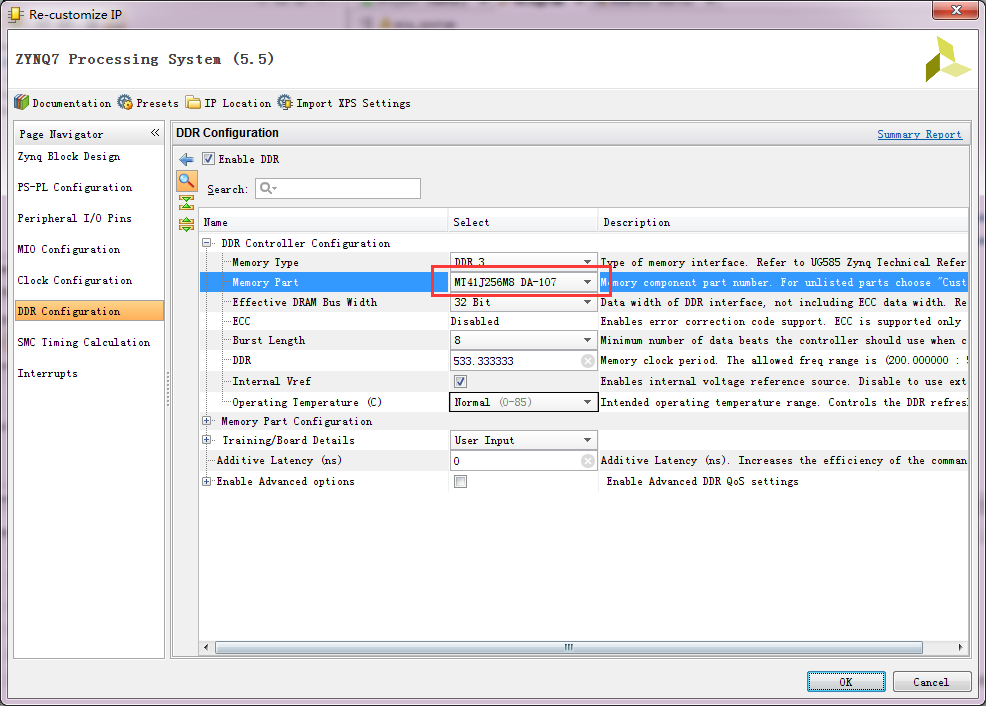

4.双击添加的IP，设置如下（主要是设置时钟，内存，输出，默认设置就省略不介绍了，红色部分要设置对）：

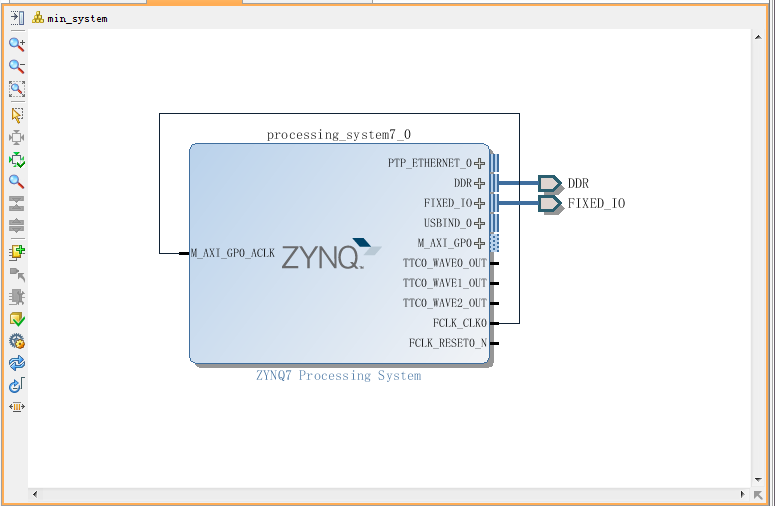

5.单击上方蓝字Run Block Automation ，然后将鼠标放在引脚处， 鼠标变成铅笔后迚行拖拽连线，这是给PL时钟，完全可以不连，本实验用不到。

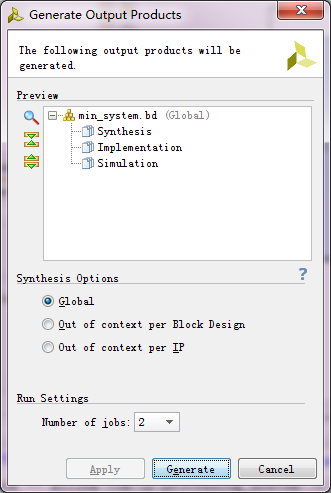

6.右击 .bd文件, 单击Generate Output Products

点击Generate：

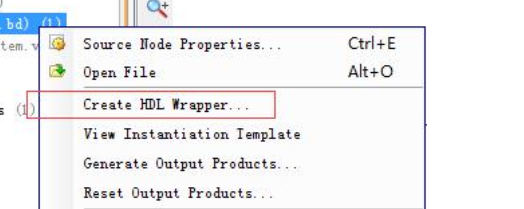

7.右击 .bd文件， 选择Create HDL Wrapper ，产生顶层文件，选择 Let Vivado manager wrapper and auto-update 点击OK

8. 产生Bit文件

9.File->Export->Export Hardware，勾选 Include bitstream ，点击OK

10.File->Launch SDK

软件部分

定制的硬件和地址空间分配

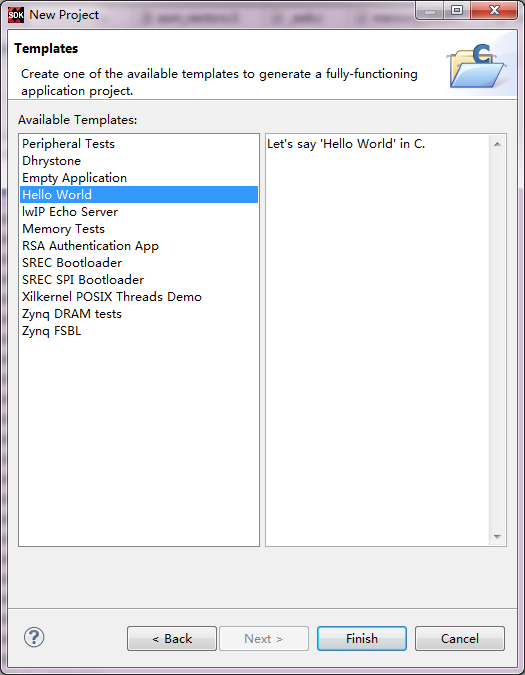

1.File->New->Application Project ，命名，点击next，选择自带的模板HelloWorld

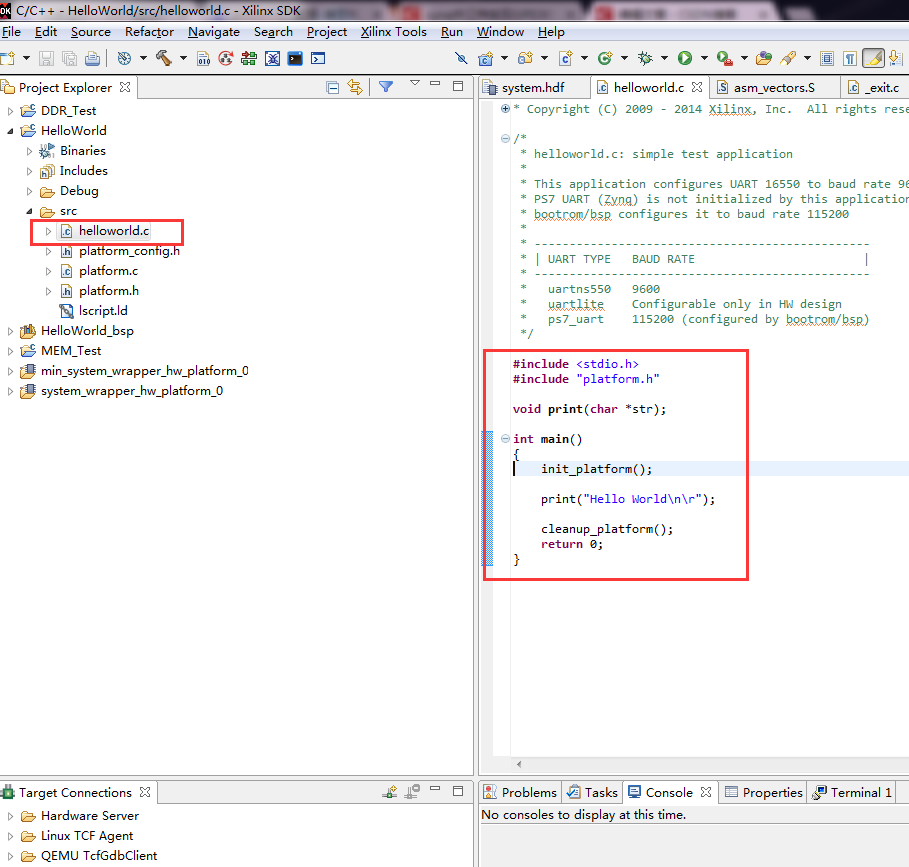

查看一下生成的代码

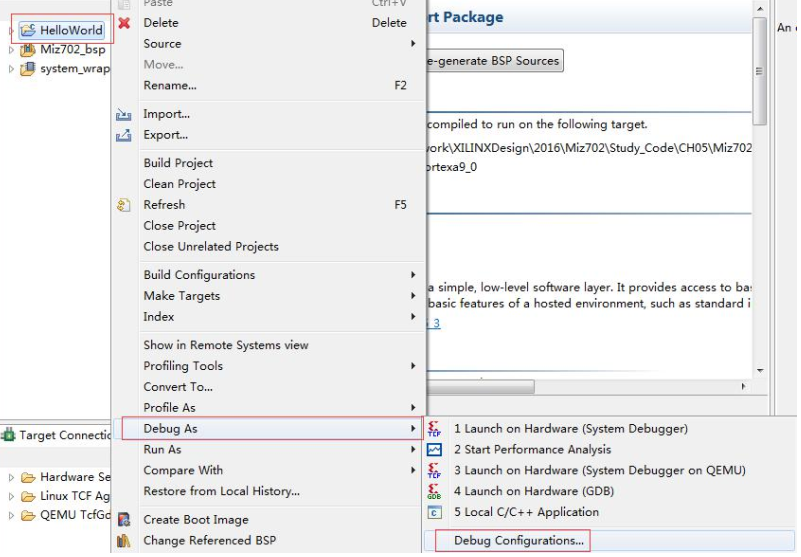

2.右击项目名，Debug as-->Debufg Configuration

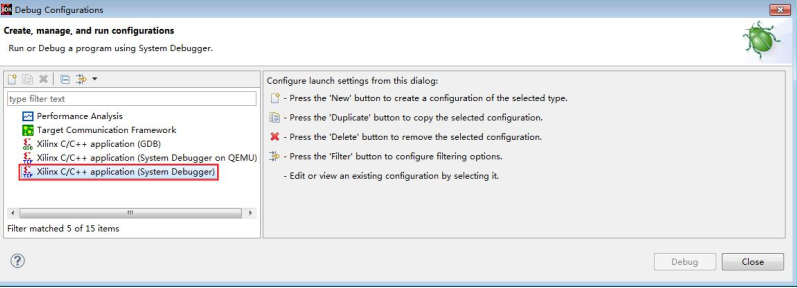

3.双击

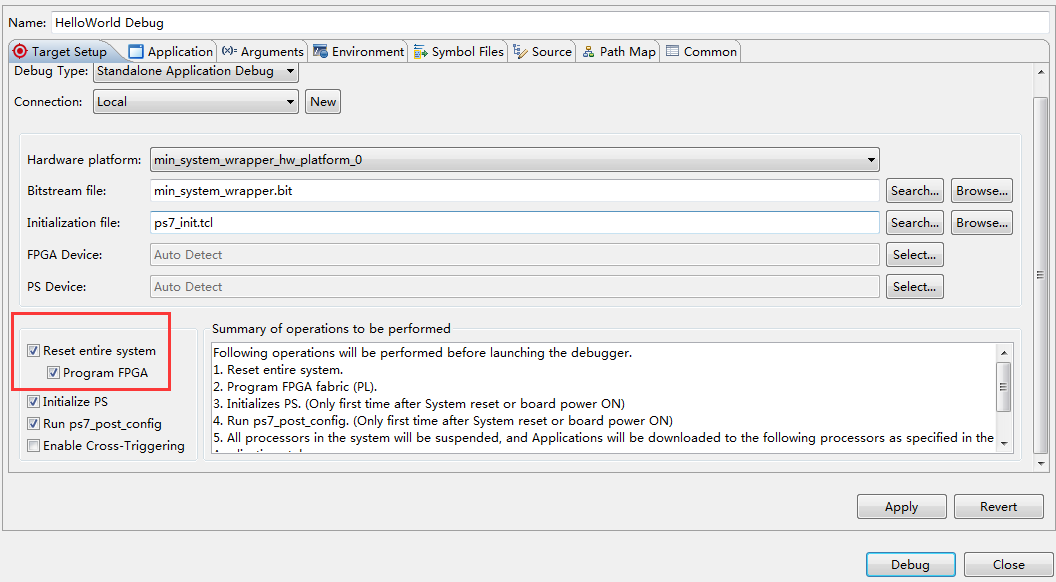

4，勾选，FPGA上电，点击Apply，点击Debug

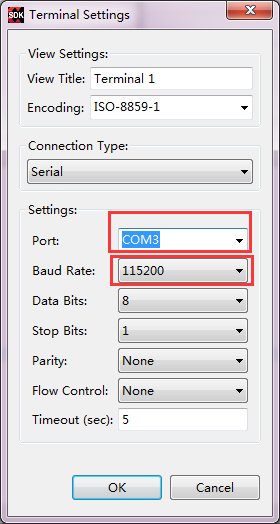

5.Debug界面（右上角可切换）里的Terminal窗口 设置端口（自动识别），波特率（115200），连接串口

6.Debug界面 点击这个启动程序

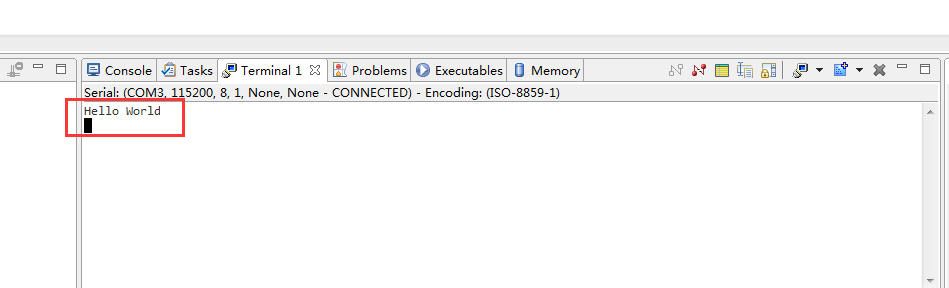

7.在串口调试助手串口Terminal里可见看见打印的信息

或者直接run:

右击工程名-->run as -->run configrations

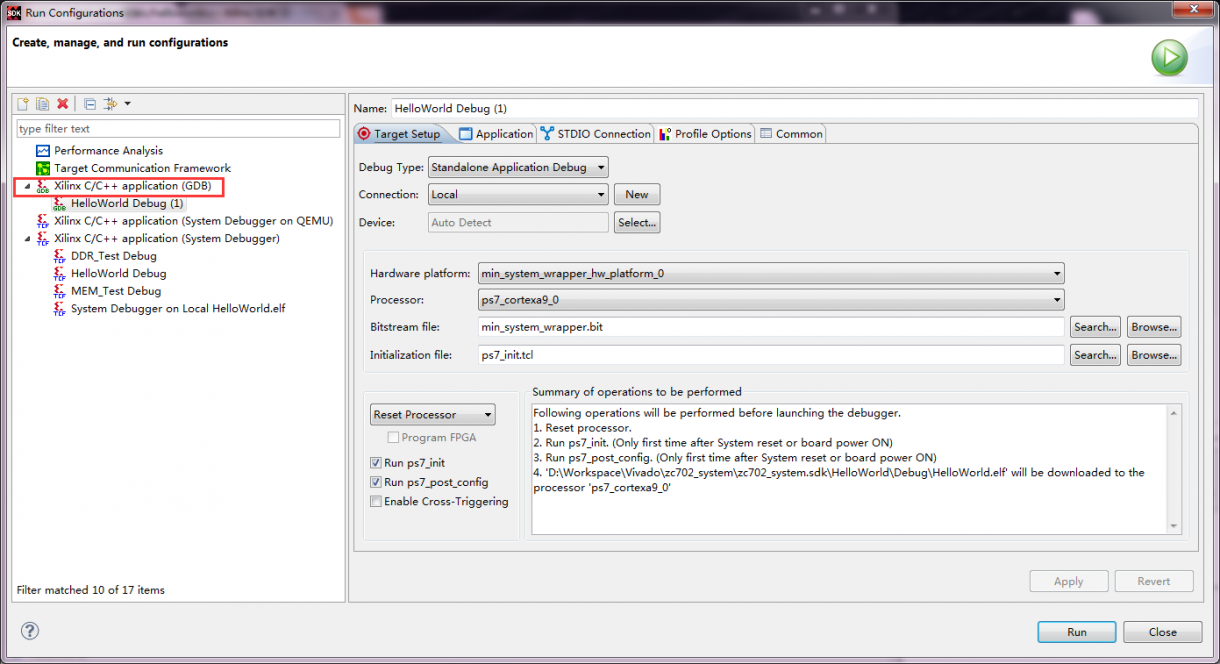

双击红色框选项：

在STDIO Connection窗口设置串口信息：

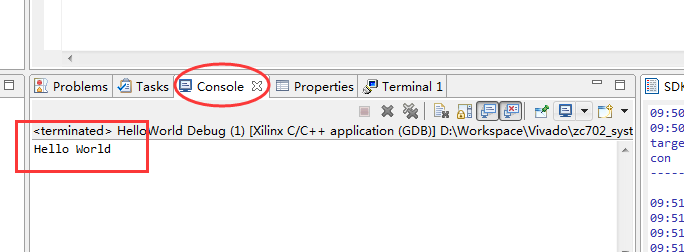

点击Apply，点击Run，在Console窗口可以看见打印的信息：

总结：

Vivado+SDK设计流程初识，里面的每一步要在后续过程中理解是什么意思，就不会云里雾里了。软件部分的编程也是今后学习的一个要点。
