基于FPGA与双核8位模数转换器AD9288设计了一款双通道示波器，采用PSP的液晶屏来显示波形。
一、双通道示波器简介
双通道示波器应用到FPGA主控与双核8位AD9288，AD9288是一款双核8位单芯片采样模数转换器（ADC），内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性进行了优化。AD9288采用100 MSPS转换速率工作，在整个工作范围内都具有出色的动态性能。每个通道均可以独立工作。
双通道示波器性能参数如下：
-
通道数：2通道
-
模拟带宽：30MHz
-
采样率：双通道，每125Msps
-
垂直精度：8bit
-
存储深度：每通道不小于8KB
-
电压灵敏度：10mv/div~5v/div（1:1探头）
-
扫速范围：100ns/div~5s/div
-
FFT功能：1024点FFT
-
X-Y功能
-
触发方式：单次、正常、自动，触发电压可调并带有超前触发功能
-
480*320/3.5寸高分辨率液晶显示器。
-
工作电压：6.2V~9V，推荐使用8V稳压电源
-
最大电流消耗：350mA（8V），因为数字部分使用DC/DC稳压电路，所以电流消耗与供电电压有一定关系。
双通道示波器按键功能：
-
s0:模式选择（选择示波器和FFT）
-
s1:通道选择（分别为：通道1,通道2,双通道和X-Y模式即李莎育图）
-
s2:触发方式选择（分别为：自动上升沿，自动下降沿，正常上升沿，正常下降沿）
-
s3:触发通道选择（触发通道在单通道时默认为当前通道，不能选择，只有在双通道和X-Y模式下可选）
-
s4:存储深度选择（分别为：1000点，2000点，4000点，8000点每通道选择）注：在低扫速下使用地存储深度可以获得较好的实时性
-
s5:输入耦合选择（分别为交流耦合AC和直流耦合DC两种方式）
-
s6:上下键功能选择（设置上下键的功能，分别为灵敏度ATT、基线位置Level、触发电平TrigY）注：s12和s10为1通道的上下键，s13和s11为2通道的上下键
-
s7:左右键功能选择（设置左右键的功能，分别为扫速控制Speed和触发水平位置设置TrigX）注：s14和s15为左右键
-
s8:单次触发（单次触发功能，只有触发模式为正常情况下可以用，自动模式下不可用）
-
s9:运行停止键
二、设计方案

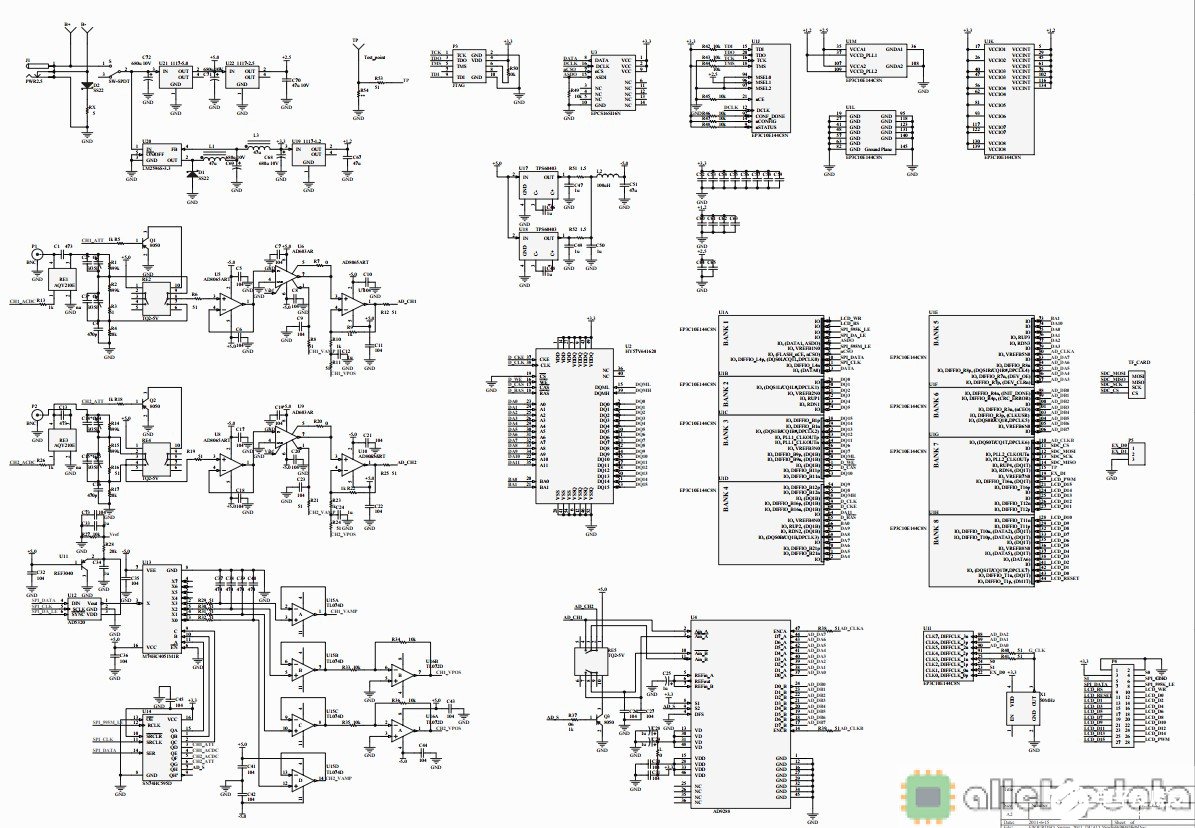

1.原理图（总共2页）
2.PCB图
