FPGA程序设计：如何封装AXI_SLAVE接口IP

在FPGA程序设计的很多情形都会使用到AXI接口总线，以PCIe的XDMA应用为例，XDMA有两个AXI接口，分别是AXI4 Master类型接口和AXI-Lite Master类型接口，可通过M_AXI接口对数据进行读取操作，此时设计一个基于AXI-Slave接口的IP进行数据传输操作就非常的方便。

封装的形式并不复杂，只是略微繁琐，接下来一步一步演示如何封装AXI_SLAVE接口IP：

1、创建工程

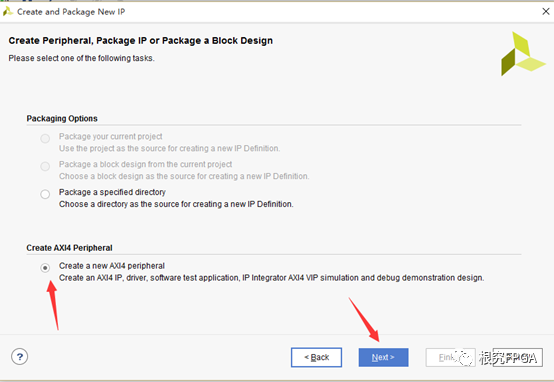

2、选择Create AXI4 Perpheral，点击next

设置保存路径，也可默认：

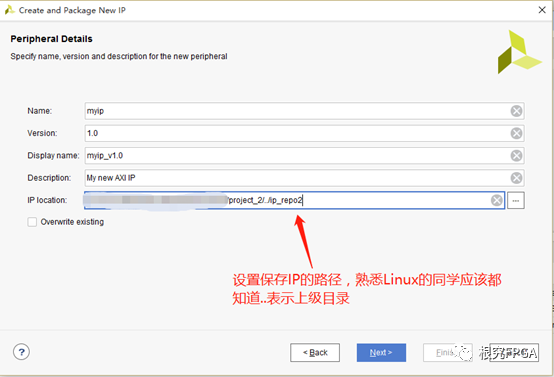

3、设置保存路径：

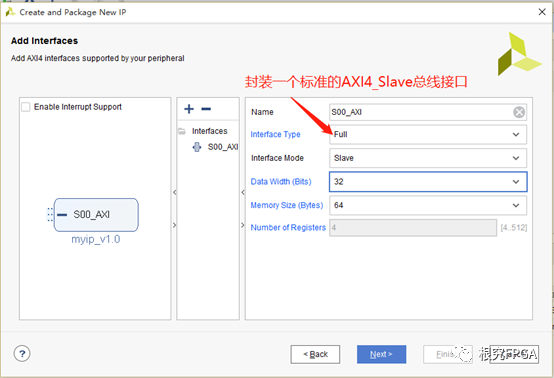

4、设置封装的接口类型：

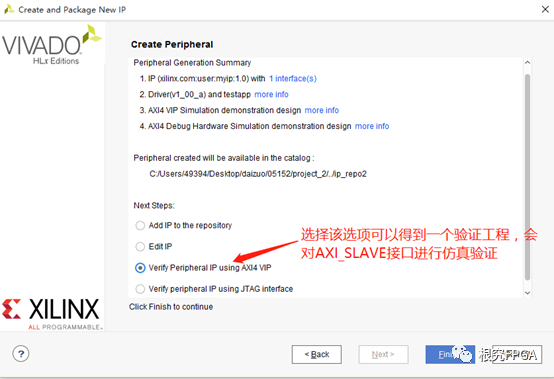

5、选择Verify Peripheral IP using AXI4 IP

6、对IP进行修改：

在顶层和总线文件中添加自定义的端口和信号：

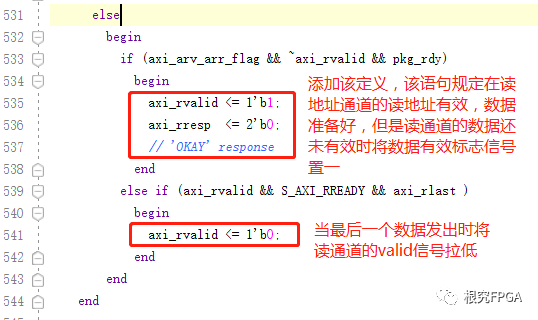

在S00_AXI.v中编辑：

7、保存工程

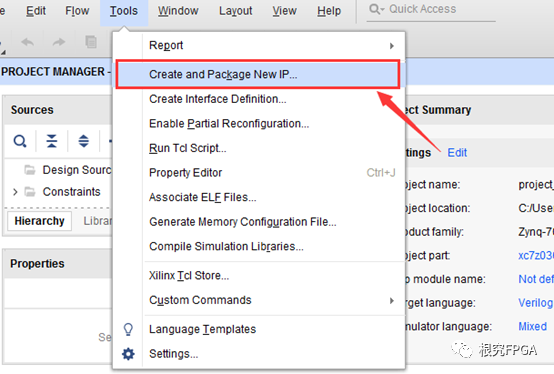

如果不慎将初始的IP封装界面关掉的话，在Tools下选择Create and Package New IP，选择Package your current project,NEXT之后选择open（你会看到的）。

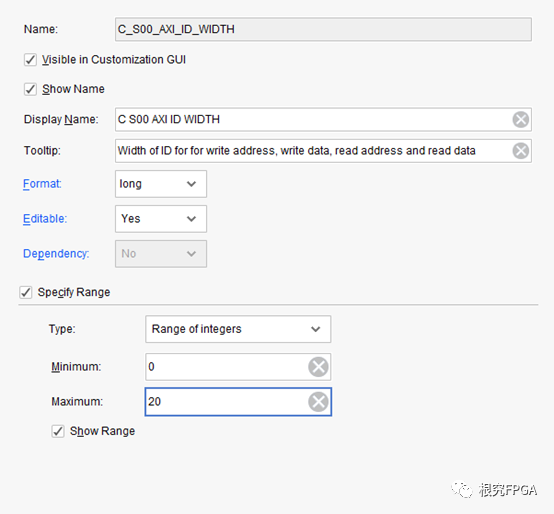

设置ID位宽，该选项主要用于outstanding传输：

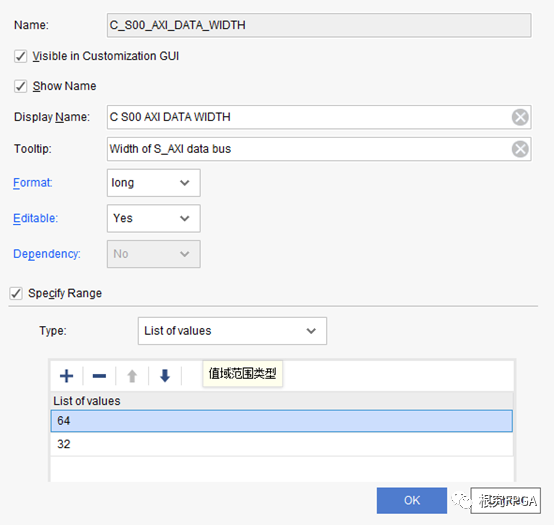

设置数据位宽，根据需要自行设计：

如果出现Merge提示的话，点击，选择覆盖参数。

最后选择重新封装IP，就得到属于自己的AXI_SLAVE接口IP啦！

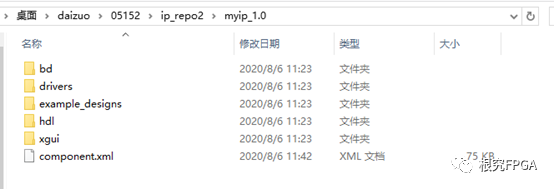

在刚刚设置的ip_repo2文件目录下可以看到IP：

编辑：hfy
