基于FPGA并行计算的图像处理案例

图像处理算法在各种场景中都有广泛应用，借助于FPGA并行计算的优势可以将算法性能有效提升，但为了提升系统整体性能，仅仅提升某一部分的性能是不够的，一个好的方法是在FPGA内实现全部视频输入输出接口和图像算法的完整通路。本Overlay的视频输入来自OV5640摄像头，包含多个可任意切换的图像处理算法，并包含了一个HDMI输出接口显示处理结果。

图像处理算法在各种场景中都有广泛应用，借助于FPGA并行计算的优势可以将算法性能有效提升，但为了提升系统整体性能，仅仅提升某一部分的性能是不够的，一个好的方法是在FPGA内实现全部视频输入输出接口和图像算法的完整通路。本Overlay的视频输入来自OV5640摄像头，包含多个可任意切换的图像处理算法，并包含了一个HDMI输出接口显示处理结果。

设备清单
- PYNQ-Z2套件
- OV5640 Camera Board
(如Waveshare OV5640或者其它兼容版本)
- PMOD-Camera adapter
- HDMI monitor

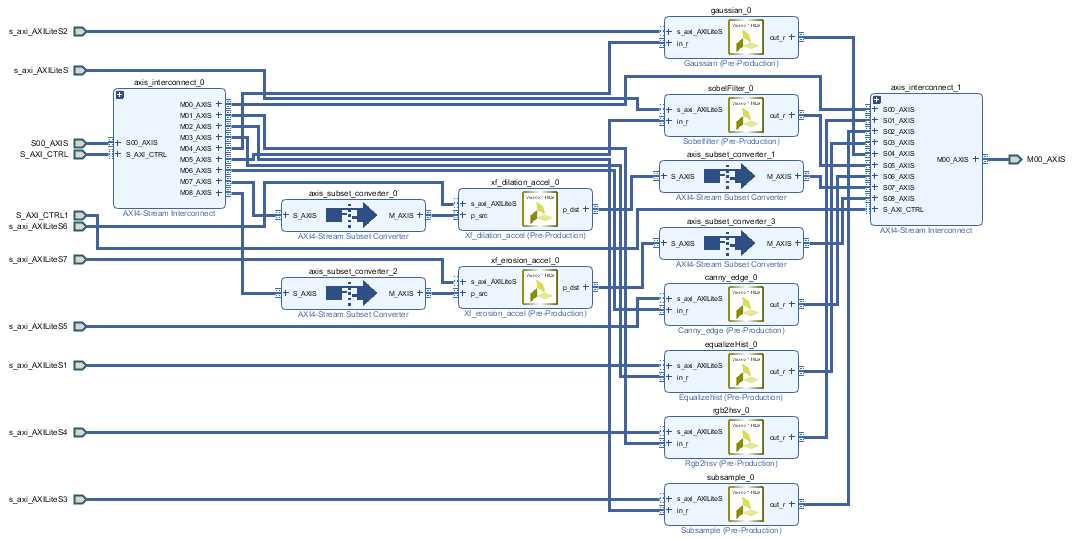

系统架构

算法列表
Overlay中实现了多个图像处理算法，在HLS中实现并封装为IP后在Block Design中被调用，读者如有兴趣可以在Github的/boards/src/ip/目录获取源代码。

1) rgb2hsv
2) subsample
3) equalizehist
4) gaussianBlur
5) sobel
6) canny
7) dilation
8) erosion

快速开始
环境需求PYNQ v2.4，在PYNQ-Z2板卡联网并启动后在终端中运行如下代码安装Overlay到本地：
# (on PYNQ v2.4 only)

sudo pip3 install --upgrade git+https://github.com/xupsh/Pynq-CV-OV5640.git

案例演示

Notebook名称：pynq4cv.ipynb

在Overlay中例化了一个I2C接口来对OV5640进行配置，我们可以在Jupyter Notebook上通过Python对摄像头进行初始化，也可以通过改动ov5640_config.py文件的内容来修改配置。

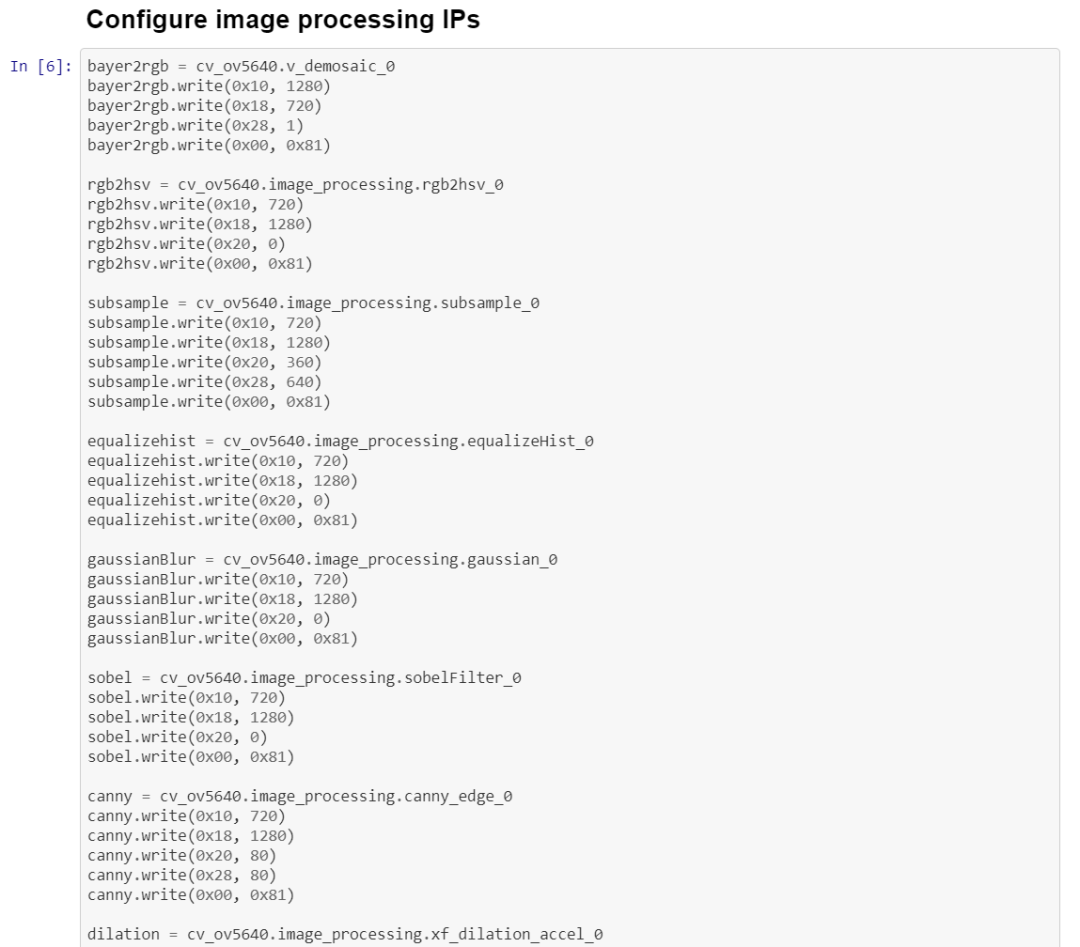

接下来，我们对Overlay中实现的图像处理算法进行配置。

配置完成后，还需要选择使能Overlay中的某一个算法来对从OV5640获取的图像进行处理，默认不经过任何图像处理算法，从OV摄像头获取的图像直接在HDMI显示器上显示。

我们也可以抓取OV5640拍摄的图片并在Jupyter Notebook上显示。

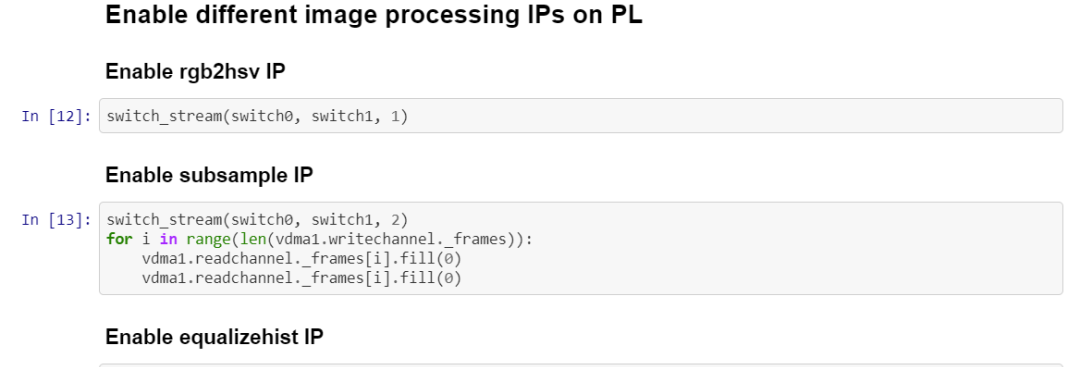

接下来，我们可以使能不同的图像处理算法，通过观察HDMI显示器的输出，观察不同算法的处理结果。

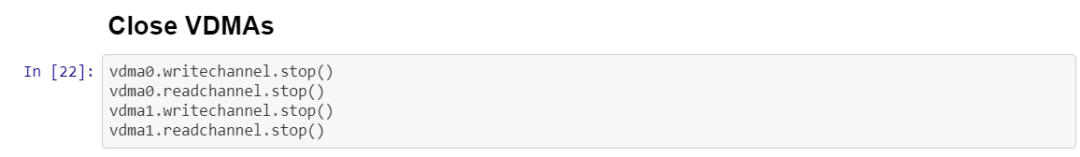

在运行完毕后，记得关闭VDMA，以防止运行其它Overlay时报错。

总结与展望
本案例在PL内实现了一个完整的视频通路，对图像数据直接进行硬件加速处理。相比于USB摄像头减少了图像数据从PS到PL拷贝和回传的负载，提高了系统的性能同时极大降低了图像处理的延时
