FPGA时序约束案例：伪路径约束介绍

伪路径约束

在本章节的“2 约束主时钟”一节中，我们看到在不加时序约束时，Timing Report会提示很多的error，其中就有跨时钟域的error，我们可以直接在上面右键，然后设置两个时钟的伪路径。

这样会在xdc中自动生成如下约束：

set_false_path -from ［get_clocks -of_objects ［get_pins clk_gen_i0/clk_core_i0/inst/mmcm_adv_inst/CLKOUT0］］ -to ［get_clocks -of_objects ［get_pins clk_gen_i0/clk_core_i0/inst/mmcm_adv_inst/CLKOUT1］］

其实这两个时钟我们已经在前面通过generated指令创建过了，因此get_pins那一长串就没必要重复写了，所以我们可以手动添加这两个时钟的伪路径如下：

set_false_path -from ［get_clocks clk_rx］ -to ［get_clocks clk_tx］

伪路径的设置是单向的，如果两个时钟直接存在相互的数据的传输，则还需要添加从clk_tx到clk_rx的路径，这个工程中只有从rx到tx的数据传输，因此这一条就可以了。

在伪路径一节中，我们讲到过异步复位也需要添加伪路径，rst_pin的复位输入在本工程中就是当做异步复位使用，因此还需要添加一句：

set_false_path -from ［get_ports rst_pin］

对于clk_samp和clk2，它们之间存在数据交换，但我们在前面已经约束过asynchronous了，这里就可以不用重复约束了。

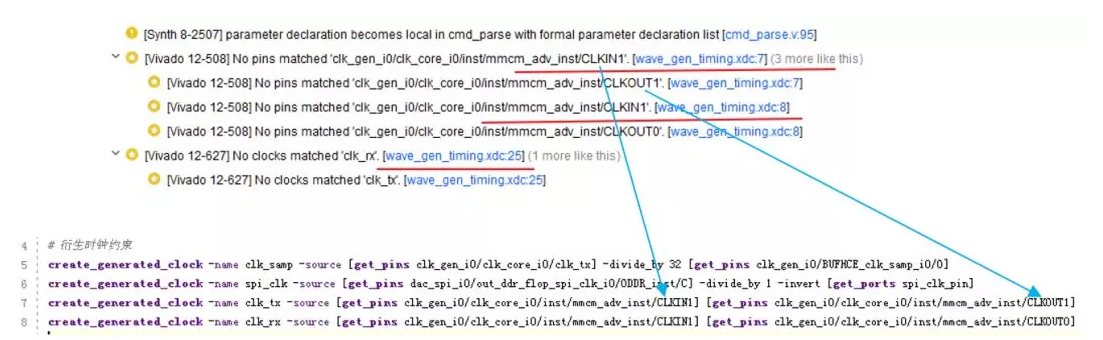

这里需要提示一点，添加了上面这些约束后，综合时会提示xdc文件的的warning。

但这可能是Vivado的综合过程中，读取到该约束文件时，内部电路并未全都建好，就出现了没有发现clk_gen_i0/clk_core_i0/inst/mmcm_adv_inst/CLKIN1等端口的情况，有如下几点证明：

若把该xdc文件，设置为仅在Implementation中使用，则不会提示该warning

在Implementation完成后，无论是Timing Report还是通过tcl的report_clocks指令，都可以看到这几个时钟已经被正确约束。
