FPGA之主时钟约束解析

约束主时钟

在这一节开讲之前，我们先把wave_gen工程的wave_gen_timing.xdc中的内容都删掉，即先看下在没有任何时序约束的情况下会综合出什么结果？

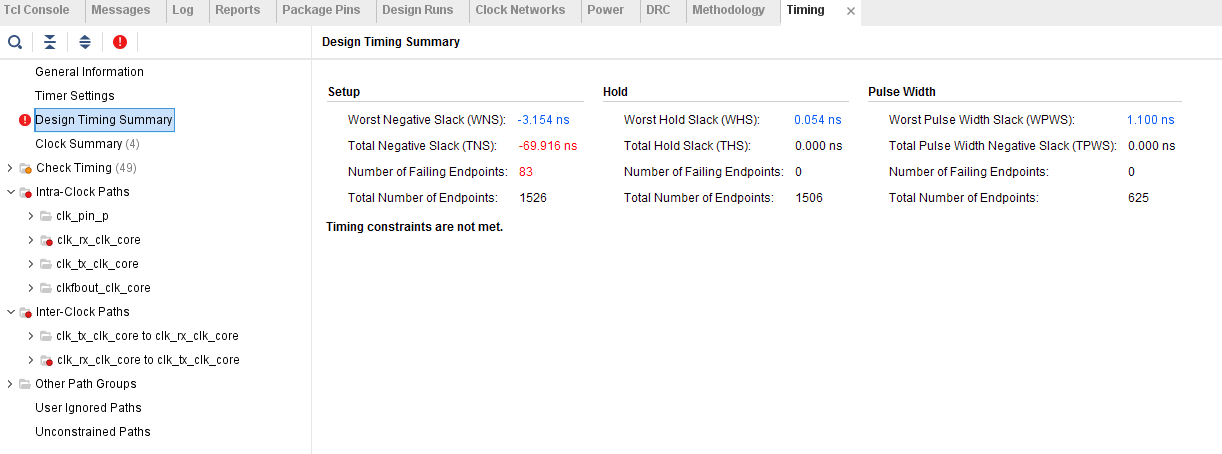

对工程综合并Implementation后，Open Implemented Design，会看到下图所示内容。

可以看到，时序并未收敛。可能到这里有的同学就会有疑问，我们都已经把时序约束的内容都删了，按我们第一讲中提到的“因此如果我们不加时序约束，软件是无法得知我们的时钟周期是多少，PAR后的结果是不会提示时序警告的”，这是因为在该工程中，用了一个MMCM，并在里面设置了输入信号频率，因此这个时钟软件会自动加上约束。

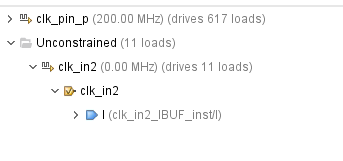

接下来，我们在tcl命令行中输入report_clock_networks -name main，显示如下：

可以看出，Vivado会自动设别出两个主时钟，其中clk_pin_p是200MHz，这个是直接输入到了MMCM中，因此会自动约束；另一个输入时钟clk_in2没有约束，需要我们手动进行约束。

或者可以使用check_timing -override_defaults no_clock指令，这个指令我们之前的内容讲过，这里不再重复讲了。

在tcl中输入

create_clock -name clk2 -period 25 [get_ports clk_in2]

注：在Vivado中，可以直接通过tcl直接运行时序约束脚本，运行后Vivado会自动把这些约束加入到xdc文件中。

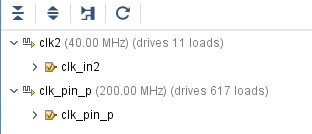

再执行report_clock_networks -name main，显示如下：

可以看到，主时钟都已被正确约束。
