Vivado时序案例分析之解脉冲宽度违例

BY Hemang Divyakant Parikh

有多种类型的时序违例可归类为脉冲宽度违例。
- 最大偏差违例（详见此处）
- 最小周期违例（本文详解之重点）。
- 最大周期违例
- 低脉冲宽度违例
- 高脉冲宽度违例

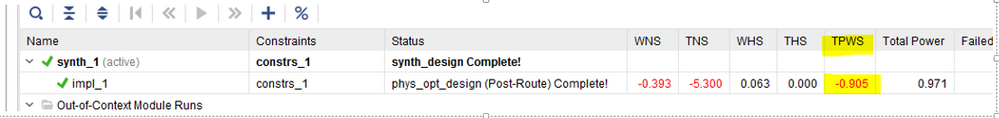

如需了解脉冲宽度违例的详情，请参阅“报告时序汇总”(Report Timing Summary) 的“TPWS”部分。

最严重的脉冲宽度违例在报告中显示为 WPWS。

如需了解脉冲宽度违例的详情，请在 Vivado GUI 中打开脉冲宽度违例报告（单击“Reports” - > “Timing” - > “Report Pulse Width”）或使用以下 Tcl 命令打开此报告：

report_pulse_width

最小周期违例

本文仅介绍“最小周期违例”相关内容。

报告描述：

在脉冲宽度报告中，将检查所有时钟的最小脉冲宽度要求。

最小周期违例示例：

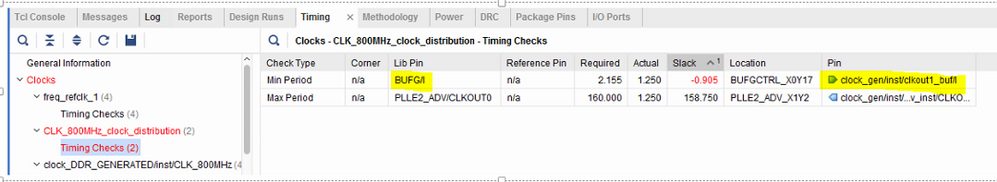

举例来说，GUI 中打开的报告描述如下所示：

以上示例显示了特定时钟的最小周期 (Min Period) 和最大周期 (Max Period) 要求。
可以看到，针对“Min Period”，裕量 (Slack) 为负值。
此违例现象必须解决，才能避免出现脉冲宽度违例。

在此示例中，显示的预期值 (Required) 为 2.155ns，实际值 (Actual) 为 1.250ns，这两个值均为对应于检查类型 (Min Period) 的值。“Slack”列显示的值即为这两者的差值（Slack = Actual 值 - Required 值）。

解决办法：

在此示例中，负 Slack 值 -0.905ns 位于 BUFG 的输入引脚 (Lib Pin: BUFG/I) 上。
要解决此违例，必须检查此特定器件系列的 AC 和 DC 特性，其中将显示 BUFG 允许的最大频率。
由于这是硅片层面的限制，您将需要调低频率才能解决此违例。
