如何擦除固化在FPGA的程序

在使用Vivado 的SDK进行在线调试时，需要将FPGA的bit文件烧写到FPGA中，但是在使用SDK烧写程序之前必须将已经固化在FPGA的程序给擦除掉。下面就是擦除的方法。

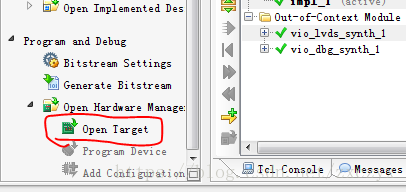

先打开Vivado，将板卡用JTAG线连接到电脑并打开open target：

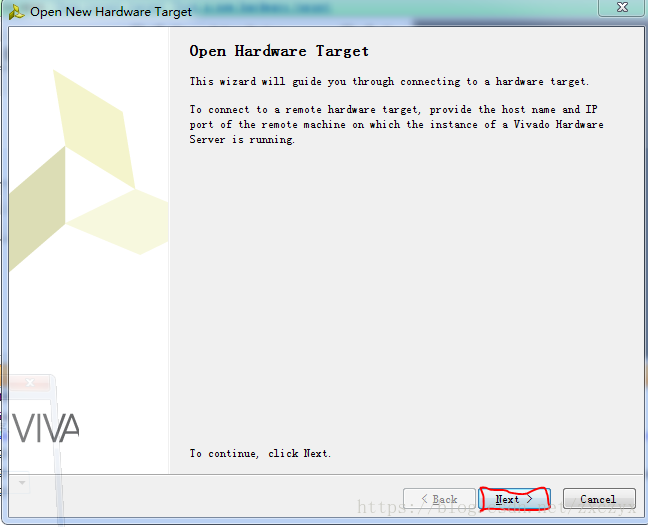

然后点击下一步：

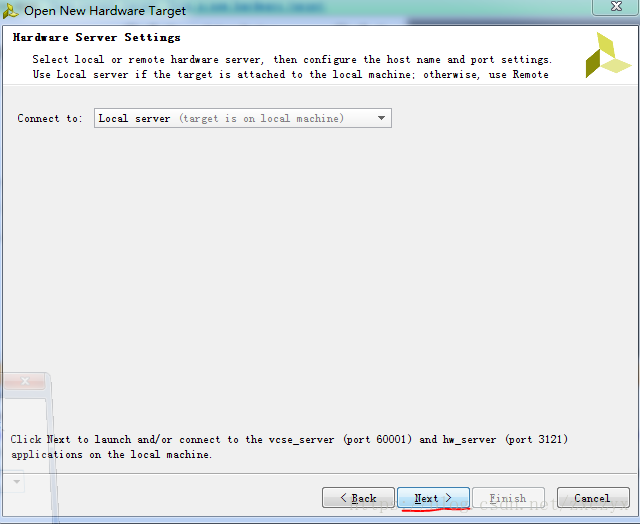

接着点击下一步：

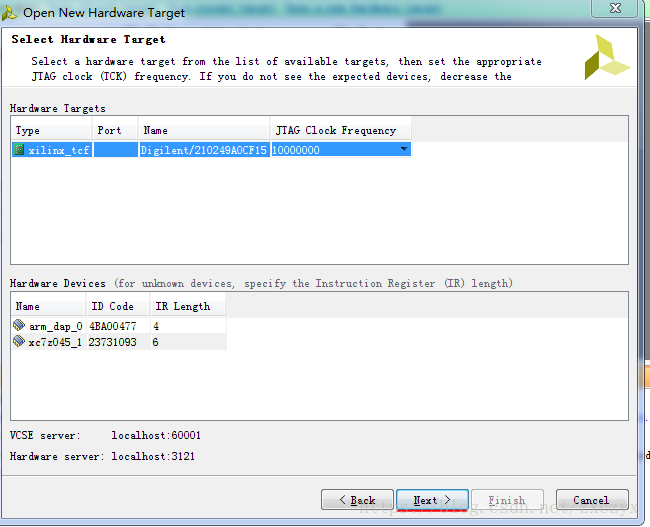

点击下一步：

点击完成：

选中芯片：

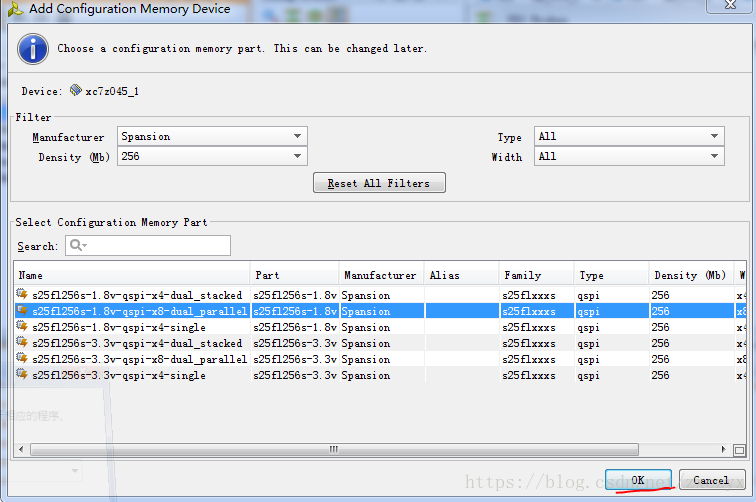

选中后右键单击Add Configuration Memory Device进入以下界面，并选择自己板卡的Flash型号。

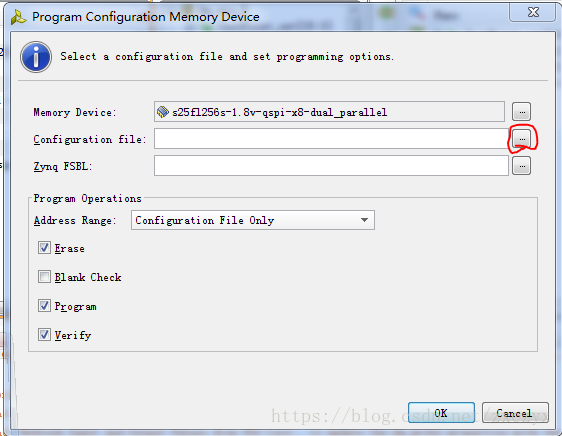

在configuration file 中选中已经固化在FPGA中的mcs文件

把下面的Program和Verify两个选项的勾选去掉，只保留Erase：

点击ok，等待擦除完毕

这样，Flash中的程序就已经擦除掉了，可以通过SDK来在线调试了。
