人工智能需求促进FPGA市场 这一革新解决了应用瓶

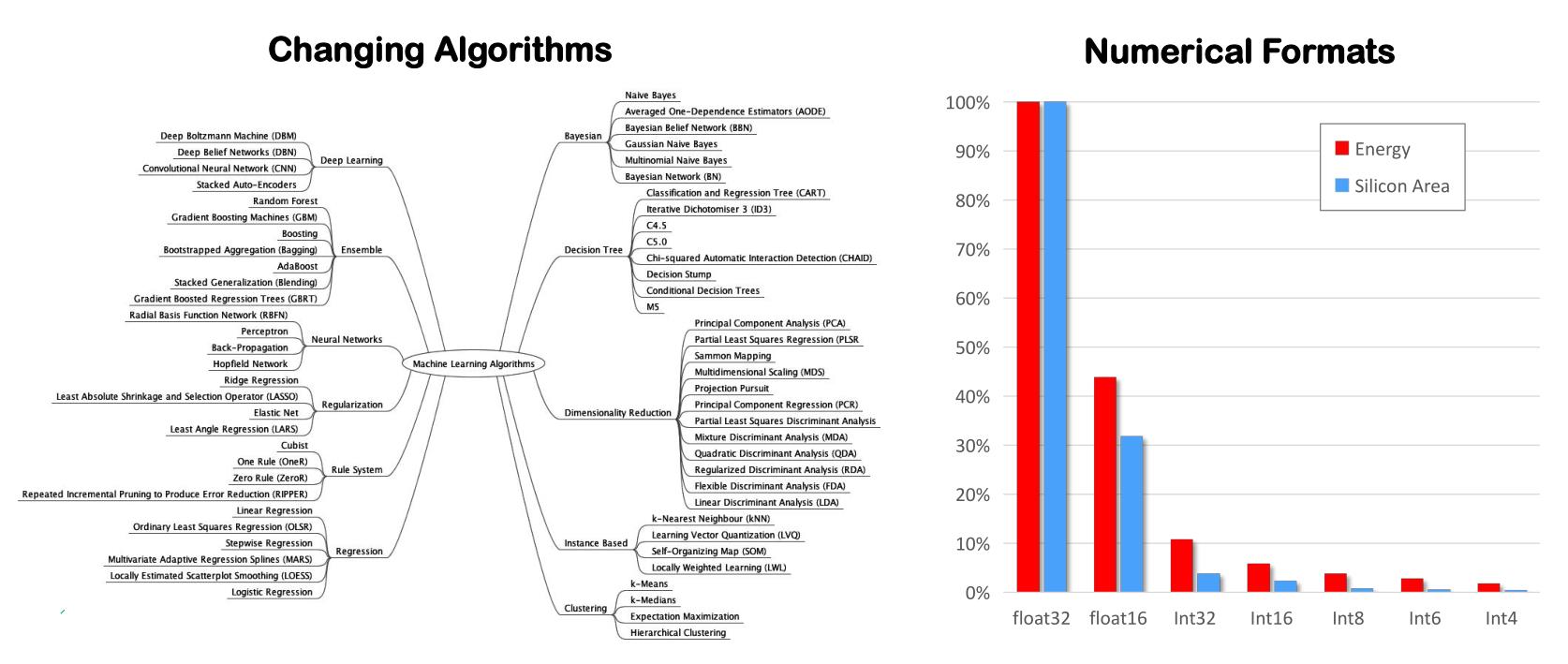

过去几年，FPGA的CAGR大约一直保持在8-10%左右，随着该类器件在AI应用中的扩张，未来5年其CAGR增长将高达38.4%！根据市场调研公司Semico Research的预测，人工智能应用中FPGA的市场规模将在未来4年内增长3倍，达到52亿美元。为了保持竞争力，目前全球有25%的企业实施了人工智能/机器学习（AI/ML），而两年内，这一比例将增长到72%，以更好地获得核心职能方面的商业洞察力。 图：企业AI/ML部署需求增长趋势 伴随这一趋势，AI的算法在不断演进，对数值精度的选择要求也更加多元，高效算力、高效丰富的存储缓存能力以及高效大带宽的数据运送能力，是AI/ML硬件解决方案所面临的主要挑战。系统开发者会利用FPGA架构去优化功耗、性能和灵活性，并突破处理单元在效率上的瓶颈，包括计算引擎、内存层次结构和数据移动。 图：算法和精度要求不同给处理带来挑战 就AI的应用而言，不同场景应用对FPGA的需求不同。通常云计算中的应用主要是需要FPGA在AI/ML和高带宽数据加速上的能力，而在端侧则需要在高灵活性的同时还要具有ASIC的性能。虽然，FPGA已经大量应用于泛AI领域，但它是否很好的满足这两个方面的需求，还是一个值得探讨的话题。

重构FPGA架构

纵观FPGA产品的演进历史（包括器件的产生），每一次大的迭代都是一种设计方法论的革新，从这个角度看，Achronix公司最近发布的Speedster7t针对上述两个应用场景上进行的优化都可以看做方法论上的革新。在开发Speedster7t的过程中，Achronix的工程团队完全重新构想了整个FPGA架构，以平衡片上处理、互连和外部输入输出接口，实现数据密集型应用吞吐量的最大化，这些应用场景可见于那些基于边缘和基于服务器的AI/ML应用、网络处理和存储。

“Speedster7t是我们历史上最令人激动的发布，代表了建立在四个架构代系的硬件和软件开发基础上的创新和积淀。”Achronix公司董事长兼首席执行官Robert Blake介绍，“该器件采用TSMC的7nm FinFET工艺制造，专为ML和高带宽网络应用进行了优化。”

具体而言，相较于目前的FPGA，Speedster7t革新之处在于设计了针对ML的处理器（MLP），以及一个可横跨和垂直跨越FPGA逻辑阵列的高带宽的二维片上网络（NOC），二者结合既保留了FPGA的灵活性，又实现了ASIC的性能。

不占用FPGA布线的MLP单元

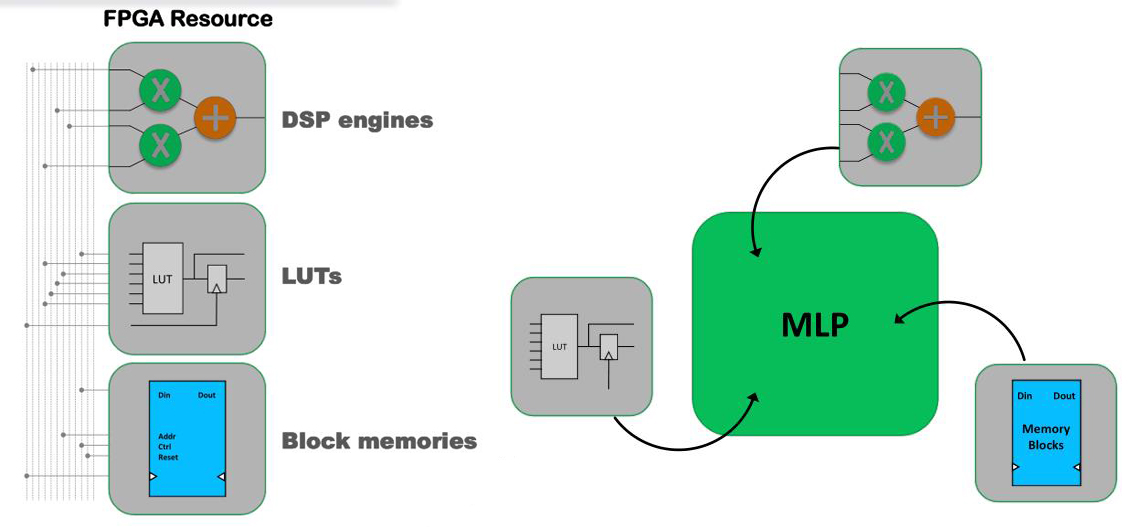

这个片内的MLP是高度可配置的、计算密集型的单元模块，可支持4到24位的整点格式和高效的浮点模式，包括对TensorFlow的16位格式的支持，以及可使每个MLP的计算引擎加倍的增压块浮点格式的直接支持。该MLP可以通过运算和缓存级链实现更复杂的算法，而不需要使用FPGA布线资源。 “目前FPGA会使用DSP来进行ML的处理，但其对数值精度的支持并不高效，并且需要消耗额外逻辑和存储资源，其性能也受限于FPGA布线。”Blake说，“DSP常用于无线数字滤波的处理，而Speedster7t中的MLP则在计算架构、缓存（内嵌）、可配置算法以及对整点和浮点的支持上提供了更好的AI/ML的计算性能和能效比。” 图：在FPGA中采用MLP（右）比DSP（左）更适用于AI/ML处理

二维片上网络——NOC

NOC是在FPGA路由结构上的另一个重要革新。这一设计主要针对FPGA的片上处理引擎之间所需的高带宽通信。Speedster7t片上资源包括8个GDDR6控制器、72个业界SerDes（1到112 Gbps）、带有前向纠错（FEC）的硬件400G以太网MAC（4x100G或8x50G的配置），以及硬件PCI Express Gen5控制器（每个控制器有8个或16个通道）。 这些高速I/O和存储器端口的数万兆比特数据很容易淹没传统FPGA面向比特位的可编程互连逻辑阵列的路由容量，而Speedster7t通过NOC把它们连接到所有FPGA的高速数据和存储器接口。NOC和FPGA功能之间通过网络接入点NAP连接，每个水平行和垂直列的交叉点都有NAP（主NAP和从NAP）。NoC中的每行/列都可同时为每个方向提供512Gbps的数据流量，其链路双向运行，最大的设备带宽可以达到20Tbps。

“最重要的是，NOC消除了传统FPGA使用可编程路由和逻辑查找表资源在整个FPGA中移动数据流中出现的拥塞和性能瓶颈。”Blake说，“这种高性能网络不仅可以提高Speedster7t FPGA的总带宽容量，还可以在降低功耗的同时提高有效LUT容量。”

图：NOC是在FPGA路由结构上的另一个重要革新 的确，NOC这一方法解决了GDDR6、400G以太网MAC这些片上资源海量数据传输的问题。Speedster7t是目前市面唯一支持GDDR6存储器的FPGA，可以支持4 Tbps的GDDR6累加带宽，可以很小的成本提供与基于HBM的FPGA等效存储带宽。相较于HBM，GDDR6只需要一半的成本就可以满足高存储层次和带宽的需求，并且，HBM是固化的块，GDDR6则更灵活，用户可以选择不同容量和带宽。 NOC也解决了传统FPGA的运行速度无法满足任何400G以太网总线宽度要求的问题，400G以太网的总线大小达1024bit，所需的最高频率达到724 MHz，这在传统FPGA中无法实现，NOC由于消除了传统设计中与FPGA布线相关的延迟，所以可以最高支持750 MHz的频率，这满足了MLP和嵌入式存储器模、400G以太网MAC及高速SerDes之间的数据传输。
