多管脚芯片是如何操作设置

(A) 多管脚芯片是如何操作设置的

在如今高速PCB 设计中，对可编程多管脚芯片进行设置以及布线是非常烦琐的一件事，Altium的软件在这方面就可以做得游刃有余。

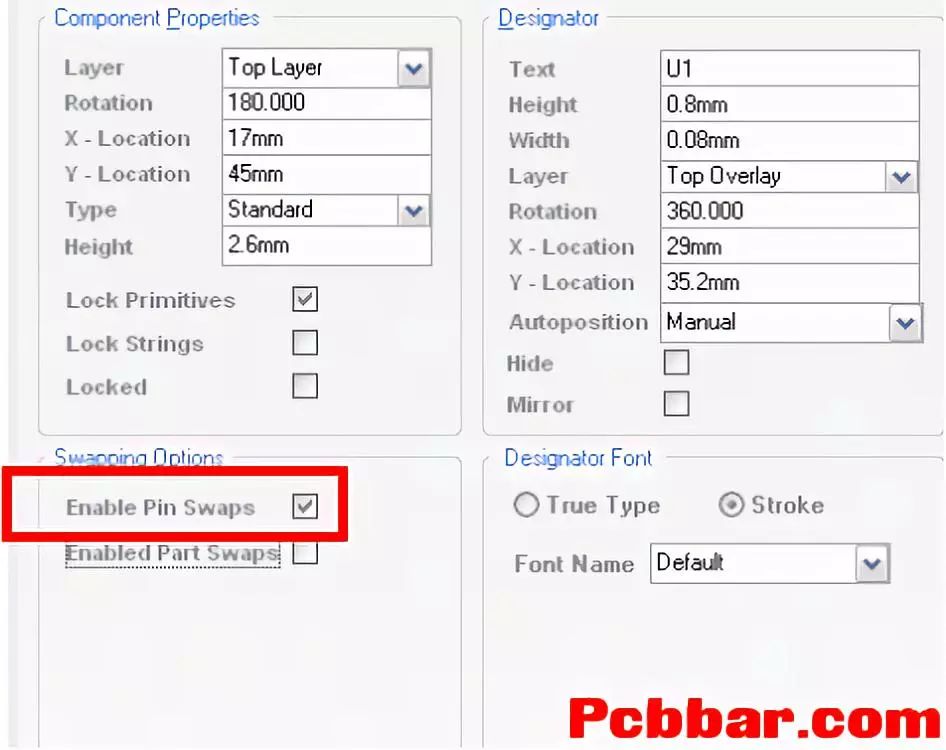

如下图示——高速PCB如图（一），双击选中的芯片，弹出起属性对话框，钩选“Swapping Options”下的“Enable Pin Swaps”如图（二）

图一 高速PCB

图二

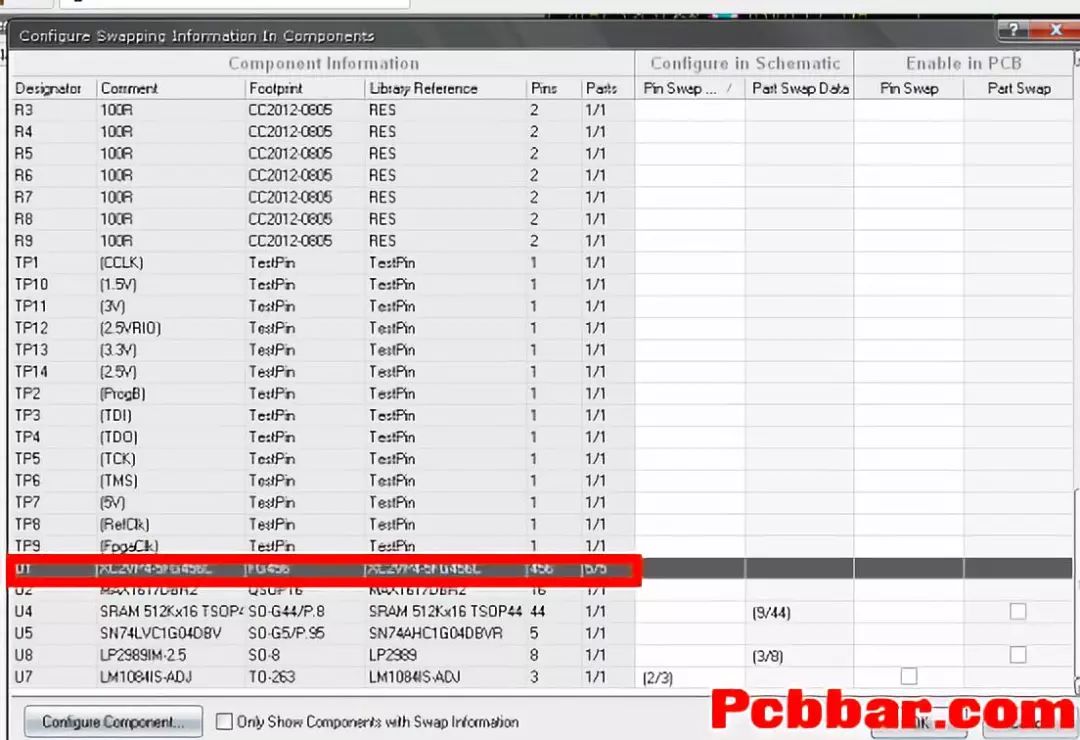

然后在菜单“Tools”选“Pin/Part Swaping”下的 Configure 配置如图（三）

图三

然后双击芯片U1弹出图（四）

“Ctrl+A”全部选中器件，右击选“Type”，然后单击“OK”返回到图（三）对话框，

在U1条目中“Pin Swap”中钩中选项,再单击“OK”即可。

图四

然后在菜单“Tools”选“Pin/Part Swaping”下的“Automatic Net/Pin Optimizer” 即自动完成管脚优化。

图五 管脚优化后

(B) 芯片管脚交换是如何进行交换的

为了方便布线，往往也需要将多管脚的芯片进行交换.如图（六），把默认飞线连接的一根线管脚交换到图示位置

图六

通过菜单"Tools"选"Pin/Part Swaping”下的"Interactivc Pin/Net Swaping"，然后分别占击要交换的两个管脚即可。如图（七）

图七
