EEPROM结构的内置Flash降低成本

本文导读

LPC802是NXP推出的一款性价比很高的微处理器，具有EEPROM结构的Flash，开关矩阵等，可以满足大部分低端应用。

NXP推出的LPC802 32位微控制器是低功耗、节省空间、低引脚数的32位MCU，基于15MHz ARM® Cortex®-M0+内核。

LPC802系列MCU支持高达16KB闪存和高达2KB SRAM，16KB的闪存为EEPROM结构。最受欢迎的LPC802M001JDH20 MCU具有功率优化的内核，尺寸小，采用普通封装。

LPC802M001JDH20 的外设补充包括CRC引擎、I2C总线接口、两个USART、一个SPI接口。计时器选件包括多速率定时器、自唤醒定时器和通用32位计数器/定时器。模拟外设包括一个12位ADC和一个模拟比较器。

LPC802控制器还设有通过开关矩阵可配置功能的I/O端口，输入模式匹配引擎、可编程逻辑单元（PLU）和多达17个通用I/O引脚。与8位处理器相比，这些32位Arm Cortex-M0+内核MCU处理32位数据更高效，需要的代码更少，内存更少，动态功耗低30%。

产品框图

简单的最小系统电路，内置时钟，可以选择9MHz、12MHz及15MHz时钟源，也可以相应的降频处理，其中时钟精度0～70C可以达到±1 % 。

灵活的开关矩阵功能，可为数字信号配置对应的外部管脚位置，简化外围电路设计可提高灵活性。

EEPROM结构的内置Flash，16KB的内置Flash在满足内部程序空间外，可以将剩余部分作为数据存储，有效省掉外置EERPOM，降低产品成本。

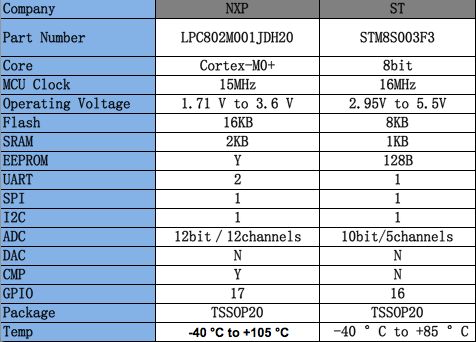

丰富资源的LPC802M001JDH20与市场热门产品的资源对比。

应用：

• 传感器网关

• 简单电机控制

• 工业

• 便携与可穿戴

• 游戏控制器

• 照明

• 8/16位应用

• 电机控制

• 消费类电子产品

• 消防和安全应用

• 环境控制
