基于verilog的FPGA中上电复位设计

我知道，我对与电子有关的所有事情都很着迷，但不论从哪个角度看，今天的现场可编程门阵列(FPGA)，都显得“鹤立鸡群”，真是非常棒的器件。如果在这个智能时代，在这个领域，想拥有一技之长的你还没有关注FPGA，那么世界将抛弃你，时代将抛弃你。

在实际设计中，由于外部阻容复位时间短，可能无法使FPGA内部复位到理想的状态，所以今天介绍一下网上流行的复位逻辑。

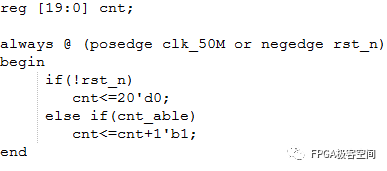

在基于verilog的FPGA设计中，我们常常可以看到以下形式的进程：

信号rst_n用来对进程中所用变量的初始化，这个复位信号是十分重要的，如果没有复位，会导致一些寄存器的初始值变得未知，如果此时FPGA就开始工作的话，极易导致错误。

那么，这个复位信号来自何处？难道我们做好的系统，每次上电后都要手动按一下reset按钮么？

答案是否定的！这个复位信号其实是由特定的程序来产生的，系统每次上电，都会由该程序产生一个复位信号，从而避免了手动复位。

复位的方案很多，下面介绍一个简单方案。

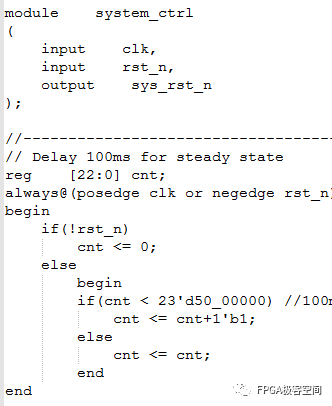

clk：50M时钟输入

rst_n：异步复位输入

sys_rst_n：系统全局同步复位信号

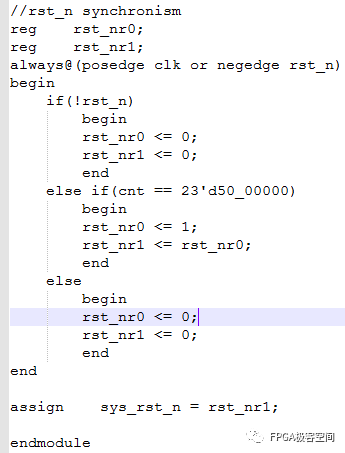

第一个进程用来延时，当上电后，延时100ms，以保证FPGA内部达到稳定状态；此时sys_rst_n始终为0，也就是系统时钟处于复位状态中；2.当100ms延时结束后，sys_rst_n与系统时钟同步释放，即sys_rst_n拉高，复位结束，系统开始正常工作。
