FPGA学习系列：24. FIFO控制器的设计

设计背景：

First Input First Output的缩写，先入先出队列，这是一种传统的按序执行方法，先进入的指令先完成并引退，跟着才执行第二条指令。FIFO是队列机制中最简单的，每个接口上都存在FIFO队列，表面上看FIFO队列并没有提供什么QoS(Quality of Service，服务质量)保证，甚至很多人认为FIFO严格意义上不算做一种队列技术，实则不然，FIFO是其它队列的基础，FIFO也会影响到衡量QoS的关键指标:报文的丢弃、延时、抖动。既然只有一个队列，自然不需要考虑如何对报文进行复杂的流量分类，也不用考虑下一个报文怎么拿、拿多少的问题，而且因为按顺序取报文，FIFO无需对报文重新排序。简化了这些实现其实也就提高了对报文时延的保证。

设计原理:

本次的设计主要通过调用FIFO的IP核来设置一个简单的单口FIFO，也就是说读写时钟为相同的时钟。其设置流程如下所示也如rom,ram,设置一样的打开步骤

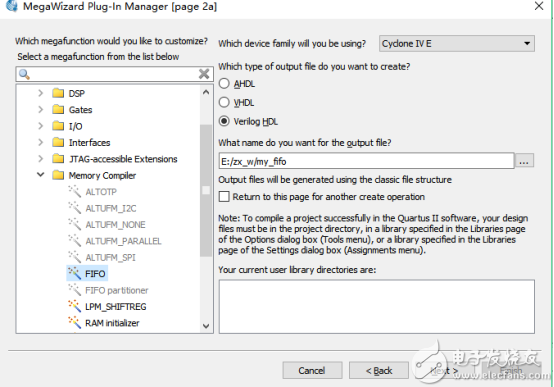

如下如选择FIFO，然后写入生成的FIFO文件名，my_fifo,下一步

设置合适的数据位宽和深度，之后下一步

出现了空满标志位，full,emty,我们去掉数据个数标志usedw.下一步

之后不停的下一步，出现下面的界面选择生成的文件，然后就完成简单的FIFO设计

设计架构图:

设计代码:

顶层模块：

0moduletop (clk,rst_n,q);//输入输出端口

1 inputclk;

2 inputrst_n;

3 output[7:0]q;

4 wirewrreq; //写使能信号

5 wirerdreq; //读使能信号

6 wireempty; //空标志位

7 wirefull; //满标志位

8 wire[7:0]data;

9

10fifo_control fifo_control (//FIFO控制器的例化

11 .clk(clk),

12 .rst_n(rst_n),

13 .full(full),

14 .empty(empty),

15 .wrreg(wrreq),

16 .rdreg(rdreq),

17 .data(data)

18 );

19my_fifo my_fifo ( //生成IP核的例化

20 .clock (clk ),

21 .data (data ),

22 .rdreq (rdreq ),

23 .wrreq (wrreq ),

24 .empty (empty ),

25 .full (full),

26 .q (q )

27 );

28

29endmodule

设计模块

0modulefifo_control ( //端口列表

1 inputclk,

2 inputrst_n,

3 inputfull, //满标志

4 inputempty, //空标志

5 outputregwrreg, //写使能

6 outputregrdreg, //读使能

7 outputreg[7:0]data

8 );

9 regstate;

10always@(posedgeclk ornegedgerst_n)

11 if(!rst_n)

12 begin

13 data<=0;

14 wrreg<=0; //写使能关闭

15 rdreg<=0; //读使能关闭

16 state <=0;

17 end

18 else

19 begin

20 case(state)

21 0:if(empty) //判断是否为空，为空写

22 begin

23 wrreg<=1;

24 data <=data +1;

25 end

26 elseif(full) //判断否写满，为满不写

27 begin

28 state <=1;

29 wrreg<=0;

30 rdreg<=1;

31 data<=0;

32 end

33 else

34 begin

35 wrreg<=1;

36 data <=data +1;

37 end

38

39 1:begin

40 if(empty) //判断是否读空，读空关闭读使能

41 begin

42 rdreg<=0;

43 state <=0;

44 end

45 end

46 endcase

47 end

48

49endmodule

测试模块

0`timescale1ns/1ps

1modulefifo_tb;

2

3 regclk;

4 regrst_n;

5 wire[7:0]q;

6initialbegin

7 clk =0;

8 rst_n =0;

9

10 #200rst_n=1;

11

12 end

13always#10clk=~clk;

14top top(

15 .clk(clk),

16 .rst_n(rst_n),

17 .q(q)

18 );

19

20endmodule

仿真图:

从仿真空可以看到。我们写入的数据是1--255--0，读出的数据也是从1开始读再到0。

这样就完成了一个简单的FIFO,如果要生成双口的结局跨时钟问题可以在设置时，下面页面选择

来进行设置
