光敏电阻在光控开关的应用简析

光敏电阻简介

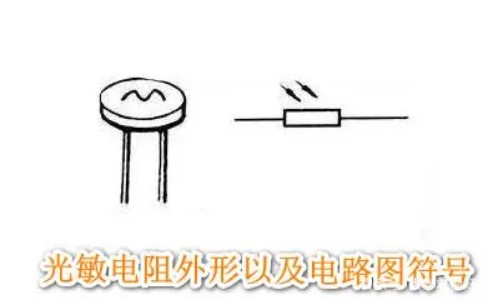

光敏电阻是一种利用特殊材料制作而成、具有在特定波长的光照射下，阻值迅速减小的一种特殊电阻，它的工作原理是基于内光电效应，对光线非常敏感，它随着光照的增强阻值变低，在无光照时，呈现高阻状态，利用这个特性可以在制作光控开关电路，同时在监控摄像机、光控玩具、调光电路、室内光线控制广泛应用，如下图是光敏电阻的外形以及电路图符号

这是光敏电阻实物图，尺寸是ф5，它有两根电极，表面的光导体呈蛇形走线，类似WIFI等无线通讯线路板发射天线，这种光敏电阻用环氧树脂封装，具有体积小、反应速度快、灵敏度高、反应速度快等特点

光敏电阻应用

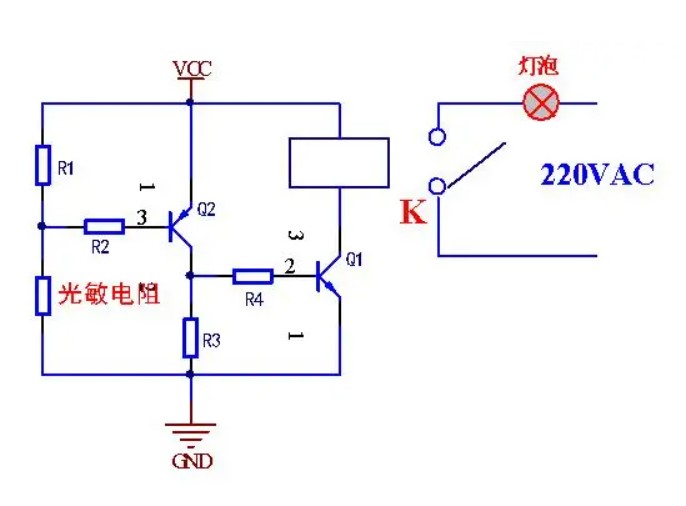

如下图是光敏电阻在光控开关的应用原理图，光敏电阻与电阻R1串联，没有光照的时候，也就是R1两端的电压没达到Q1三极管的开启电压，一旦受到光照，光敏电阻阻值迅速下降，R1两端电压升高，三极管导通，从而导致后级Q2三极管导通，最终开关K打开，灯泡工作。
