IPv6进阶：IPv6过渡技术之NAT64（IPv6节点主动访问

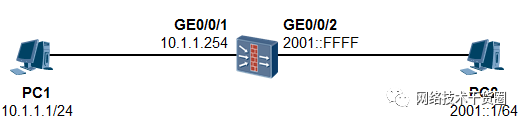

实验拓扑

PC1是IPv4网络的一个节点，处于Trust安全域；

PC2是IPv6网络的一个节点，处于Untrust安全域。

实验需求

完成防火墙IPv4、IPv6接口的配置，并将接口添加到相应的安全域；

在防火墙上配置NAT64的IPv6前缀3001::/64；

配置NAT64地址池，并配置NAT64策略；

配置域间包过滤策略，使得PC2能够访问PC1。

实验步骤及配置

FW的配置如下：

配置IPv4接口：

[FW] interface GE0/0/1
[FW-GigabitEthernet0/0/1] ip address 10.1.1.254
[FW] firewall zone trust
[FW-zone-trust] add interface GigabitEthernet0/0/1

配置IPv6接口：

[FW] interface GE0/0/2
[FW-GigabitEthernet0/0/2] ipv6 enable
[FW-GigabitEthernet0/0/2] ipv6 address 2001::FFFF 64
[FW] firewall zone untrust
[FW-zone-untrust] add interface GigabitEthernet0/0/2

配置NAT64的IPv6前缀：

[FW] nat64 prefix 3001:: 96

配置NAT64地址池及nat64地址转换策略：

[FW] nat64 address-group 1 20.1.1.1 20.1.1.20
[FW] nat64-policy interzone trust untrust inbound
[FW-nat64-policy-interzone-trust- untrust -inbound] policy 10
[FW-nat64-policy-interzone-trust- untrust -inbound-10] action nat64
[FW-nat64-policy-interzone-trust- untrust -inbound-10] address-group 1

配置IPv6域间包过滤规则：

[FW] policy ipv6 interzone trust untrust inbound
[FW-policy-interzone-trust-untrust-inbound] policy 10
[FW-policy-interzone-trust-untrust-inbound-10] policy source 2001:: 64
[FW-policy-interzone-trust-untrust-inbound-10] action permit

完成配置后，PC2即可访问PC1，但是问题是，PC2用什么目的地址来访问PC1？

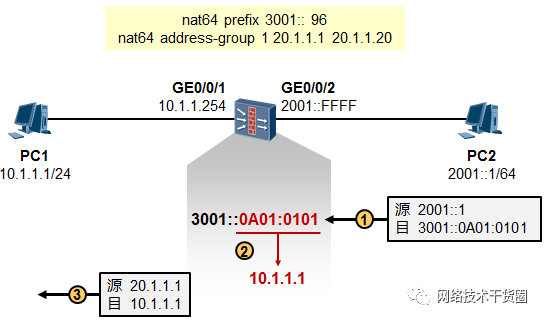

PC2使用3001:0101这个地址来访问PC1，但是为什么是这个地址？3001::/96这个前缀是我们在配置的时候指定的NAT64地址前缀，而这个目的地址的最后32bits，也就是0A01:0101，换算成10进制就是10.1.1.1，因此当防火墙收到目的地址为3001:0101的IPv6数据包时，根据该地址的最后32bits计算得到IPv4地址， 这就是协议转换后的IPv4目的地址，而IPv4源地址则从NAT64地址池中挑一个。

 display firewall ipv6 session table
Current Total IPv6 Sessions: 1
---------------------------------------------------------------------
Source Address : 2001::1
Destination Address : 3001:101
Source Port : 44064
Destination Port : 2048
Protocol : ICMP6
SessType : NAT64

 display nat64 session table

Current Total Sessions: 1
--------------------------------------------------------------------
IPv6 Source Address : 2001::1
IPv6 Destination Address : 3001:101
IPv6 Source Port : 44066
IPv6 Destination Port : 2048
IPv4 Source Address : 20.1.1.2
IPv4 Destination Address : 10.1.1.1
IPv4 Source Port : 2010
IPv4 Destination Port : 2048
Protocol : ICMPv6
TTL : 0020
Left Time : 0018
