IPv6进阶：IPv6过渡技术之NAT64（IPv4节点主动访问

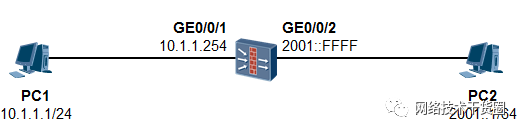

实验拓扑

PC1是IPv4网络的一个节点，处于Trust安全域；

PC2是IPv6网络的一个节点，处于Untrust安全域。

实验需求

完成防火墙IPv4、IPv6接口的配置，并将接口添加到相应的安全域；

在防火墙上配置NAT64的IPv6前缀3001::/64，这个前缀将作为IPv4节点PC1去访问IPv6节点PC2的IPv6地址池；

配置NAT64静态映射，将PC2的IPv6地址2001::1映射到IPv4地址10.1.1.111，使得PC1能够使用10.1.1.111作为目的地址来访问PC2；

配置域间包过滤策略，使得PC1能够访问10.1.1.111（PC2）。

实验步骤及配置

FW的配置如下：

配置IPv4接口：

[FW] interface GE0/0/1
[FW-GigabitEthernet0/0/1] ip address 10.1.1.254
[FW] firewall zone trust
[FW-zone-trust] add interface GigabitEthernet0/0/1

配置IPv6接口：

[FW] interface GE0/0/2
[FW-GigabitEthernet0/0/2] ipv6 enable
[FW-GigabitEthernet0/0/2] ipv6 address 2001::FFFF 64
[FW] firewall zone untrust
[FW-zone-untrust] add interface GigabitEthernet0/0/2

配置NAT64的IPv6前缀，这个前缀将作为PC1去访问IPv6主机的IPv6地址池：

[FW] nat64 prefix 3001:: 64

配置NAT64静态映射，将2001::1这个IPv6的节点映射到IPv4地址10.1.1.111：

[FW] nat64 static 2001::1 10.1.1.111

配置域间策略

[FW] policy interzone trust untrust outbound
[FW-policy-interzone-trust-untrust-outbound] policy 10
[FW-policy-interzone-trust-untrust-outbound-10] policy source 10.1.1.0 0.0.0.255
[FW-policy-interzone-trust-untrust-outbound-10] policy destination 10.1.1.111 0
[FW-policy-interzone-trust-untrust-outbound-10] action permit

完成配置后，PC1即可ping通10.1.1.111。

[FW] display firewall session table
Current Total Sessions : 1
icmp (nat64) VPN:public --> public 10.1.1.1:43987-->10.1.1.111:2048

[FW] display firewall ipv6 session table
Current Total IPv6 Sessions: 1
---------------------------------------------------------------------
Source Address : 3001:1010
Destination Address : 2001::1
Source Port : 43988
Destination Port : 2048
Protocol : ICMP6
SessType : NAT64

查看防火墙的NAT64会话表：

[FW] display nat64 session table
Current Total Sessions: 1
--------------------------------------------------------------------
IPv6 Source Address : 3001:1010
IPv6 Destination Address : 2001::1
IPv6 Source Port : 43984
IPv6 Destination Port : 2048
IPv4 Source Address : 10.1.1.1
IPv4 Destination Address : 10.1.1.111
IPv4 Source Port : 43984
IPv4 Destination Port : 2048
Protocol : ICMPv6
TTL : 0020
Left Time : 0019
