路由器的配置方法技术原理

时间:2022-09-19 12:02

人气:

作者:admin

标签: 路由器

导读:路由器的配置方法技术原理-为了支持本设备能够运行多个路由协议进程,系统软件提供了路由信息从一个路由进程重分布到另一个路由进程的功能。比如你可以将OSPF路由域的路由重新分...

实验目标

掌握综合路由器的配置方法;

掌握查看通过路由重分布学习产生的路由;

熟悉广域网线缆的链接方式;

技术原理

为了支持本设备能够运行多个路由协议进程,系统软件提供了路由信息从一个路由进程重分布到另一个路由进程的功能。比如你可以将OSPF路由域的路由重新分布后通高RIP路由域中,也可以将RIP路由域的路由重新分布后通告到OSPF路由域中。路由的相互重分布可以在所有的IP路由协议之间进行。

实验步骤

新建Packet Tracer拓扑图

(1)PC与交换机间用直连线连接;PC与路由、路由与路由之间用交叉线连接。

(2)在三层上划分2个Vlan,运行RIPV2协议;R2运行OSPF协议。

(5)在路由器R1上左侧配置RIPV2路由协议;右侧配置OSPF协议。

(6)在R1路由进程中引入外部路由,进行路由重分布。

(7)将PC1、PC2主机默认网关分别设置为与直接网络设备接口IP地址。

(8)验证PC1、PC2主机之间可以互相通信

实验设备

Router_1841 2台;Switch_3560 1台;直通线;交叉线如图1-1所示

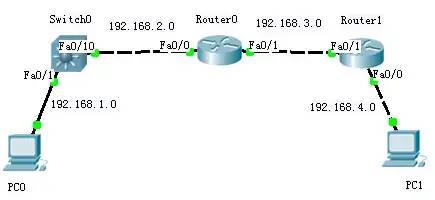

图1-1

PC0配置

IP地址:                 192.168.1.2

Submask(子网掩码):       255.255.255.0

Gageway(网关):       192.168.1.1

PC1配置

IP地址:                 192.168.4.2

Submask(子网掩码):       255.255.255.0

Gageway(网关):       192.168.4.1

Switch0指令

en         (进入特权模式)

conf t           (进入全局配置模式)

vlan 2             (新建虚拟局域网vlan 2)

exit                  (返回上层配置模式)

int fa 0/10            (进入交换机0模块第10端口

switchport access vlan 2       (将当前端口fa0/10划分到vlan 2中)

exit                      (返回上层配置模式)

int vlan 1                (进入虚拟局域网VLAN1)

ip address 192.168.1.1 255.255.255.0(配置IP地址为192.168.1.1 子网掩码为255.255.255.0)

no shutdown             (开启该端口)

exit                              (返回上层配置模式)

int vlan 2                     (进入虚拟局域网VLAN2)

ip address 192.168.2.1 225.255.255.0       (配置其IP地址为192.168.2.1 子网掩码为255.255.255.0)

no shutdown                  (开启该端口)

end                                 (退出)

show vlan                         (显示虚拟局域网vlan配置表)

conf t                 (进入全局配置模式)

router rip              (启动RIP协议)

network 192.168.1.0       (通告网络,意思就是告诉别人自己所连接的网络为192.168.1.0的网段)

network 192.168.2.0     (通告网络,意思就是告诉别人自己所连接的网络为192.168.2.0的网段)

version 2           (RIP协议启用第二版本)

Router0指令

en           (进入特权模式)

conf t         (进入全局配置模式)

host R1      (修改路由器的名称为R1)

inf fa 0/0       (进入交换机0模块第0端口)

ip address 192.168.2.2 255.255.255.0     (设置fa0/0端口的IP地址为192.168.2.2 子网掩码为255.255.255.0)

no shutdown        (开启该端口)

int fa 0/1                  (进入交换机0模块第1端口)

ip address 192.168.3.1 255.255.255.0    (设置fa0/1端口的IP地址为192.168.3.1 子网掩码为255.255.255.0)

no shutdown          (开启该端口)

exit                      (返回上层配置模式)

router rip             (启动RIP协议)

network 192.168.2.0       (通告网络,意思就是告诉别人自己所连接的网络为192.168.2.0的网段)

version 2              (RIP协议启用第二版本)

router ospf 1      (启动ospf路由协议)

network 192.168.3.0 0.0.0.255 area 0   (通告网络,意思就是告诉别人自己所连接的网络为192.168.1.0的网段,为了简单操作,设置整个流转区间都为骨干区域area 0 )

end           (退出)

show ip route    (查看路由表)

conf t           (进入全局配置模式)

router rip      (启动RIP协议)

redistribute ospf 1   (ospf路由协议重分布到RIP协议中)

exit               (返回上层配置模式)

router ospf 1    (启动ospf协议)

redistribute rip subnets   (RIP路由协议重分布到ospf协议中)

end                   (退出)

Route1指令

en        (进入特权模式)

conf t   (进入全局配置模式)

host R2  (修改路由器的名称为R2)

int fa 0/1     (进入交换机0模块第1端口)

ip address 192.168.3.2 255.255.255.0   (设置fa0/1端口的IP地址为192.168.3.2 子网掩码为255.255.255.0)

no shutdown          (开启该端口)

int fa 0/0                (进入交换机0模块第0端口)

ip address 192.168.4.1 255.255.255.0     ( 设置fa0/0端口的IP地址为192.168.4.1 子网掩码为255.255.255.0)

no shutdown           (开启该端口)

exit                        (返回上层配置模式)

router ospf 1            (启动ospf路由协议)

network 192.168.3.0 0.0.0.255 area 0      (通告网络,意思就是告诉别人自己所连接的网络为192.168.3.0的网段,为了简单操作,设置整个流转区间都为骨干区域area 0 )

network 192.168.4.0 0.0.0.255 area 0      (通告网络,意思就是告诉别人自己所连接的网络为192.168.4.0的网段,为了简单操作,设置整个流转区间都为骨干区域area 0 )

end             (退出)

show ip route    (查看路由表)
