路由器专用数据线DCE和DTE的区别

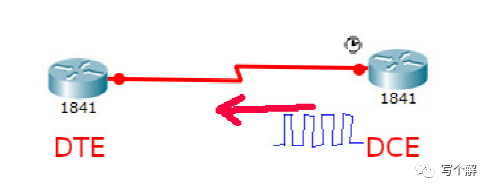

以前接触过路由器专用数据线看起来非常怪异，不规则的针孔排列显得很突兀，初次使用以为是受损器件，这东西俗称串口线，学名CAB-V35DTE，即V35版DTE线缆，还有个它的同胞叫CAB-V35DCE，即V35版DCE线缆。 今天，我们就来聊聊DTE和DCE究竟是什么。   Cisco Packet Tracer界面里串口线连接两设备用一根红色线表示，软件上会自动在一端显示时钟图标，有时钟图标一端作为DCE设备，远端作为DTE设备，一般规则是DCE设备提供时钟信号（内部时钟），而DTE设备在提供的时钟上进行同步（外部时钟）。 值得注意的是，Cisco Packet Tracer毕竟是个模拟器，真正实体设备连接起来后可没人帮你自动定义DCE、DTE。必须手动配置速率，例如64000，在一端配置完成后，另一端只要探测到对端有时钟，那么本地配置时钟将无法生效。

Router (config) # clock rate 64000

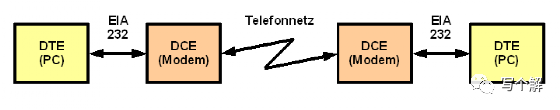

V35是一种高速串行接口，旨在支持更高的数据速率，以及通过数字线路的DTE（数据终端设备）或DCE（数据通信设备）之间的连接。 DTE和DCE的区别总结如下：

　　1、数据终端设备（DTE）

　　它包括任何用作二进制数字数据源或目标的单元。在物理层，它可以是终端、微型计算机、计算机、打印机、传真机、机器，或任何其它生成及使用数字数据的设备。DTE通常不交流信息，但需要中介才能交流。 该术语通常在电信和思科设备环境中也用于表示无法或配置为不生成时钟信号的网络设备，因此，直接PC到PC以太网连接也可以称为DTE到DTE通信。这种通信是通过以太网交叉电缆完成的，而与PC到DCE（集线器，交换机或网桥）的通信相反，后者是通过以太网直电缆进行的。

　　● DTE代表数据终端设备

　　● DTE作为信息源或信息接收器的设备

　　● DTE与数据的源或目标有关

　　● DTE它产生数据并将其传输到具有基本控制字符的DCE

　　● DTE它通过DCE网络连接

　　● 包括计算机、打印机和路由器等

　　2、数据电路终端设备（DCE）

　　它包括通过网络发送或接收模拟或数字信号形式的数据的任何功能单元。在物理层，DCE获取DTE生成的数据，将其转换为适当的信号，然后将信号引入电信链路。 DCE执行诸如信号转换，编码和线路时钟之类的功能，并且可能是DTE或中间设备的一部分。可能需要接口设备将数据终端设备（DTE）耦合到传输电路或通道中，并从传输电路或通道耦合到DTE中。

　　● 代表数据通信设备

　　● 用作DTE之间接口的设备

　　● 与数据的通信方面有关

　　● 它将信号转换为适合传输介质的格式，并将其引入网络线路

　　● DCE网络充当两个DTE网络的媒介

　　● 包括调制解调器、ISDN适配器、网络卡等
