基于PCI Express 2.0的系统互连交换机设备系统设计

本文档提供了符合IDT的PCI Express 2.0基本规范的系统互连交换机设备系列的系统设计指南。本文档还描述了以下设备接口，并提供了相关的电路板设计建议。

PCI Express接口：端口配置

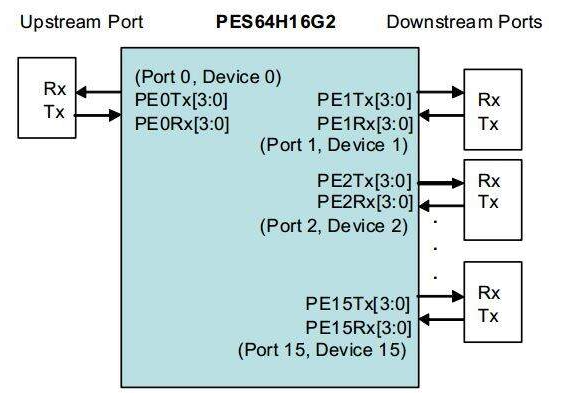

PES64H16G2的16个端口中的每个端口在统计上分配了4个通道，端口标记为0到15。在默认配置中，SWMODE ［3：0］ = 0x0，端口0始终是上游端口，其余端口始终是上游端口端口始终是下游端口。在多分区配置SWMOE ［3：0］ = 0xC或多分区串行EEPROM初始化配置SWMOE ［3：0］ = 0xD中，所有端口都未连接。通过串行EEPROM或从SMBus接口，可以将任何端口配置为上游端口或下游端口。所有端口均可在最大链路宽度x4（即4条通道）上运行，并支持2.5 GT / S（第一代）和5.0 GT / S（第二代速度）。

参考时钟（REFCLK）电路

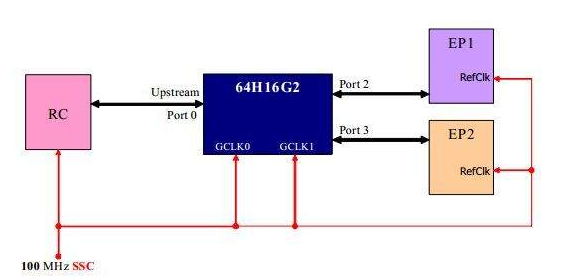

开关具有两个差分全局参考时钟输入（GCLKP ［1：0］ / GCLKN ［1：0］），用于生成内部开关逻辑和SerDes所需的所有时钟。差分时钟输入需要信号源来驱动0V共模，并且REFCLK信号必须满足PCI Express卡机电规范中定义的电气规范。参考输入时钟上不需要交流耦合。

参考时钟输入支持扩频时钟（SSC），以降低EMI。所需的方法是调整扩频技术，使其不允许在标称频率以上进行调制。这种技术通常称为“向下扩展”。如果使用SSC，则所有时钟都必须来自一个时钟源。这包括交换机本身的时钟，连接到交换机下游端口的设备的时钟，以及连接到交换机上游端口的根联合体芯片组或其他设备（交换机或网桥）的时钟。如果不使用SSC，则树中的每个PCI Express设备都允许使用多个时钟源。

交换机和十五个下游设备的差分时钟可以从时钟缓冲器/发生器（例如ICS9DB803）获得。系统设计人员可以使用其他与Gen2兼容的时钟缓冲器/发生器。ICS9DB803器件用于IDT评估板上。

交换机为交换机的每一侧提供两种时钟操作模式：全局时钟和本地端口时钟。系统设计人员必须配置CLKMODE ［2：0］引脚，具体取决于为交换机的上游侧和下游侧选择了哪种模式。有关每种模式的详细信息，请参阅《 PES64H16G2，PES48H12G2或PES32H8G2设备用户手册》。当在上游端口或下游端口上使用非公共时钟时，必须禁用扩频时钟。

重置（基本重置）方案

PERSTN引脚用于复位开关内部的所有逻辑，它是施密特触发器输入，可以从系统或上电复位电路连接到PERST＃。在系统中，Tpvperi和Tperst-clk的值取决于使用该开关的机械形状因数。例如，PCIe卡机电规范，修订版2.0，规定了Tperst-clk = 100 µs和Tpvperl = 100 ms的最小值。
