vlan数据传输中Trunk详解

为实现交换机与交换机之间的vlan数据传输，交换机端口划分为三种端口类型access、trunk、hybrid

端口类型-access

一 access口

1.1端口接收数据时(即数据进入交换机)

(1)如果数据没有VLAN标记,打上该access端口的VLAN id后继续转发

(2)如果数据中带有VLAN标记,不管是否与该access端口的VLAN一致,均默认丢弃（不同品牌、同品牌不同版本可能存在差异，如果与access端口vlan一致，有可能接收）

1.2端口发送数据(即数据流出交换机)

当数据帧中的VLAN标记和该端口的native VLAN 一致时才将数据帧中的VLAN标记去掉后再直接发送.

(因为access端口发送的数据帧一般是到终端pc，pc的网卡是不能识别VLAN标记的，还有就是发送到另一个相同VLAN中的access口，access端口默认是不接收带有VLAN标记的数据帧，所以access端口发送的数据帧都是不带VLAN标记的)

端口类型-trunk

二 trunk口

2.1端口接收数据（即数据进入交换机）

（1）如果数据没有VLAN标记，打上该端口的native VLAN 标签，进入该端口

（2）如果数据中带有VLAN标记，允许转发则进入，否则丢弃

2.2端口发送数据（即数据流出交换机）

数据包中带的VLAN标记与trunk口的native VLAN一致，则去掉VLAN 标记信息后发送。如果不一致但是允许转发则直接转发，否则丢弃。

端口类型-hybrid

3.1端口接收数据

(1)如果数据没有vlan标记，打上该端口的native vlan标签，进行转发。

(2)如果数据中携带vlan标记，判断是否允许转发，允许就不修改vlan标记，进行转发，否则丢弃。

3.2端口发送数据。

看此vlan的数据在配置时是需要打标签还是不需要打标签

（1）如果不需要打标签，发送方式同access口，去掉vlan标签进行转发。

（2）如果需要打标签，如果vlan信息和native vlan一致则去掉vlan标签，进行抓发，如果vlan信息和native vlan不一致，则原样转发。

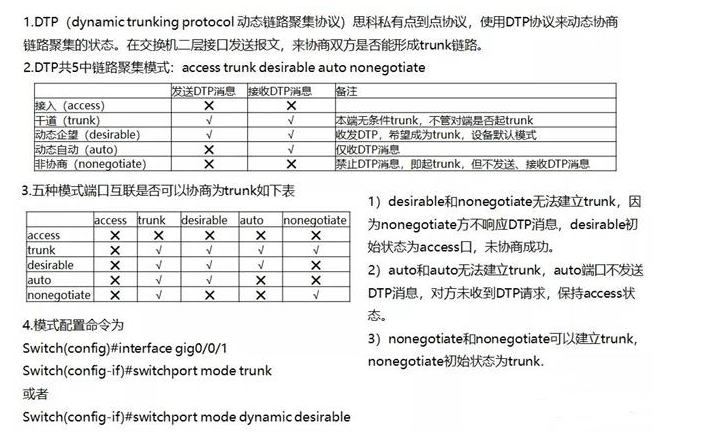

DTP技术
