修改BRAM初始化值的避免综合与实现

1、引言

以交换机设计为例。在交换机设计前期，转发表项是固化在交换机内部的（给FPGA片内BRAM初始值），但是在测试过程中，往往需要对表项进行修改，如果直接修改BRAM的coe文件，则需要重新综合、实现、生成bit文件，其中，综合与实现耗时十分严重，设计规模越大，消耗的时间越长，而生成bit文件消耗的时间则相对固定。针对上述问题，本文探究一种避免综合与实现，直接修改BRAM初始化值的方法，可以避免综合、实现两个步骤，修改BRAM初始值后，直接生成bit文件，可节约大量的时间。

2、 操作方法
（1） 完成初始设计，综合、实现（但是不生成bit文件） ；

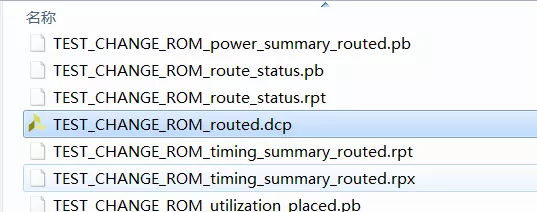

（2） 打开布线后的dcp文件（使用Vivado直接打开），如下图所示:

（3） 找到想修改的目标BRAM：

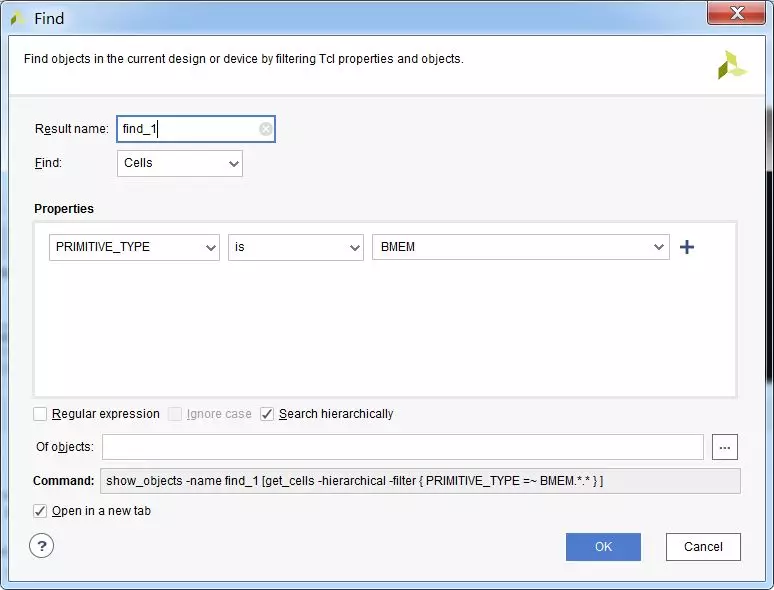

ctrl+f ；

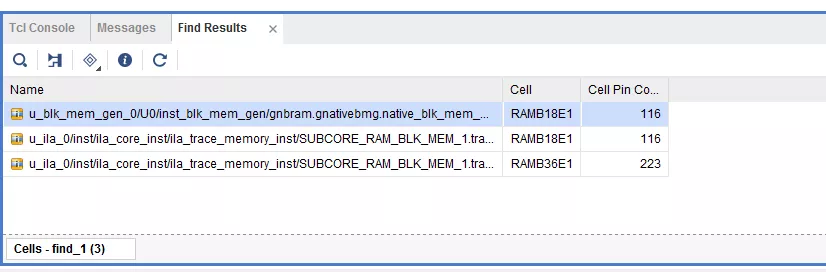

选择需要修改的BRAM ；

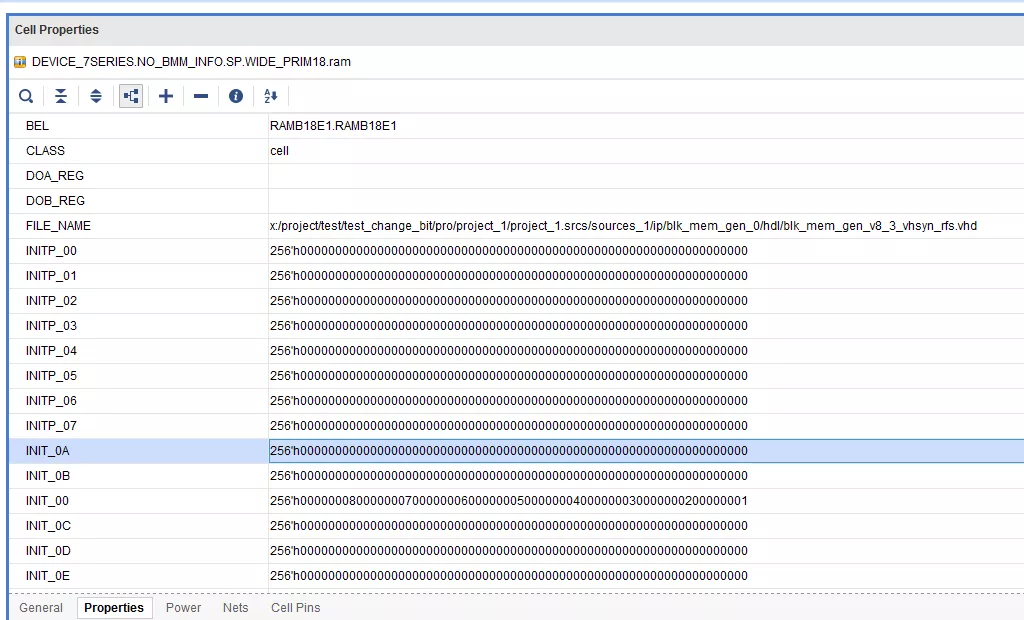

在properties界面，可以直接修改初始化文件（需要熟悉原语，其初始化方式与RAMB18E1相同）；

保存，退出；
在主工程中打开实现设计，按照相同的方式可以找到对应的RAM与初始化值，可以发现初始化值已经改变了 ；
生成bitstream文件。

3、 上板实测

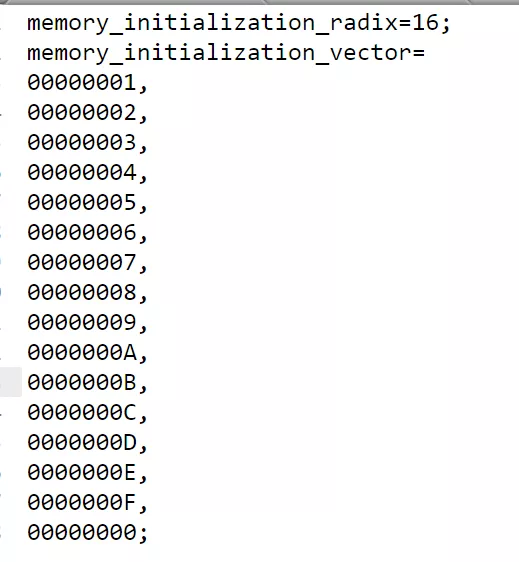

（1） coe文件：

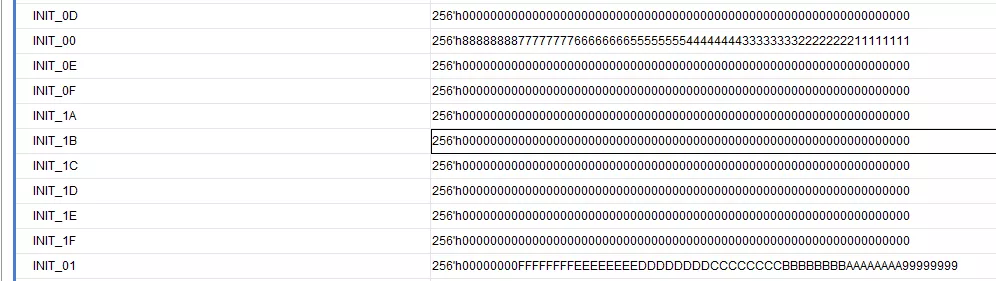

（2） 修改后的RAM初始化值

（3） 上板实测结果：

4、 结论
在仅修改BRAM初始化值的场景下，该方法可以大大减小从修改BRAM初始值到重新生成bitstream的时间，在交换机调试过程中，具有一定实用价值。
