基于Modbus TCP协议实现PC机与PLC的串行通信

　　1 引言

　　智能楼宇工程中的中央空调、电梯、通风、给排水、照明、火灾报警等个子系统的互联方案中，采用modbus tcp协议的串行通信方式，全面兼容modbus工业标准，数据传输可靠，响应速度快，扩展灵活，通过互联网实现各子系统与中央管理系统的通信。modbus tcp协议是在tcp/ip标准中，应用层采用工业领域事实标准modbus。modbus使用tcp/ip应用层的502端口，这是经过国际公认的。该串行总线方式支持各种介质的rs-232、rs-422、rs-485接口。modbus tcp的网络通信模式采用client/server方式，如图1所示。

　　图1 modbus tcp的网络通信模式

　　2 modbus tcp串行通信分析与实现

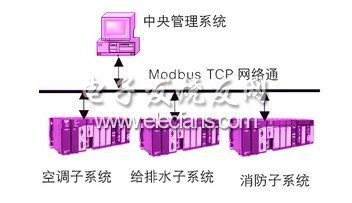

　　某智能楼宇中各子系统主要采用plc作为主控模块，如图2所示。网络互联采用modbus tcp网络通信模式，中央管理系统与该网络的互联是亟待解决的问题，plc将智能楼宇中各子系统的相关状态和参数信息保存于它的寄存器中，中央管理系统需要读取plc中一些保持寄存器的数值，以此来进行智能楼宇的全面监控与管理。modbus tcp协议提供了相应指令来进行保持寄存器的读取。

　　图2 智能楼宇系统示意图

　　2.1 协议分析

　　modbus tcp数据报文结构，如图3所示。

　　图3 modbus tcp数据报文结构

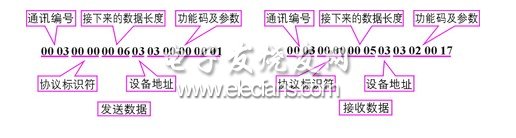

　　一次modbus tcp读取保持寄存器的通信分析(省略了ip/tcp头)：从左向右分析该数据报文：00 03为此次通信编号，一般每次通信之后将被要求加1以区别不同的通信数据报文;00 00表示协议标识符，00 00为modbus协议;00 06为数据长度，用来指示接下来数据的长度，单位字节;03为设备地址，用以标识连接在串行线或者网络上的远程服务端的地址。以上七个字节也被称为modbus报文头。03为功能码，此时代码03为读取保持寄存器数据。00 00 00 01为功能码的参数，指示将被读取的保持寄存器的地址与长度。从左向右分析该数据报文：00 03为此次通信编号，应答报文要求与先前对应的请求保持一致;00 00为协议标识符，00 00表示modbus协议;00 05为数据长度，用来指示接下来数据的长度，单位字节;03为设备地址，应答报文要求与先前对应的请求保持一致。以上七个字节同样为modbus报文头。03为功能码，正常情况下应答报文要求与先前对应的请求保持一致，如果出错则返回80h+先前的功能码。02为功能码的第一个参数，指示接下来数据的字节长度;00 17为被读取的保持寄存器中的数据值，即要求被读取的地址为00 00的保持寄存器中的数值为0017h。

　　测试程序(master)发送数据(hex)及 plc(modbus tcp slave) 响应数据(hex)样例分析如图4所示。

　　图4 程序发送/接收数据包样例分析
