基于FSL总线的门光子计数器设计

　　所谓门光子计数器就是针对单自旋量子调控实验研究中对单个光子探测的需求所研制的。单自旋量子调控是对晶体中的缺陷，如量子点和金刚石色心进行控制，其信号读出一般是通过自旋发生的单个光子进行探测实现的。在此类实验中常用的技术有三种：门光子计数、定时计数和相关函数测量。文中所述的系统建立了一种可扩展的通信和控制架构能够添加不同方式的计数功能。

　　1 系统结构设计

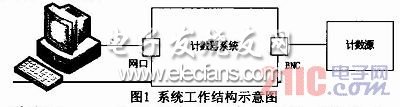

　　整体系统结构示意图如图1所示，通过PC机的以太网口实现与计数系统的数据通讯与命令传输，PC机将工作模式选择等命令通过网口向系统发送，而系统将在不同模式下的计数值及计数状态等数据通过网口发送到PC机，交由PC机对数据进行处理。系统的主芯片采用Xilinx的SPARTAN 3E系列的XC3S500E。系统的光子计数输入由两个BNC接口引入，这两个接口可以由FPGA进行配置，使光子计数器以不同的模式进行工作。系统的固件烧写在FLASH芯片内，SDRAM提供了大容量存储空间，用于运行时装载Microblaze软核代码、计数应用代码以及存储计数的数据。

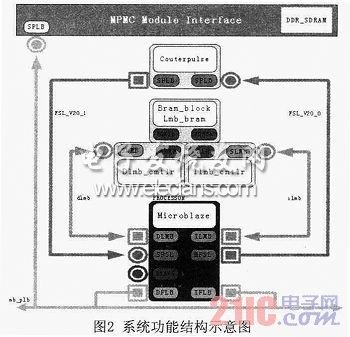

　　系统以FPGA为处理中心，实现各种工作模式，其功能框图如图2所示。功能模块主要包括软核Microblaze、对外部存储器的接口MPMC、以及需要设计实现的Counterpulse IP核。在Counterpulse IP核与处理器软核之间，采用了FSL总线进行连接，实现由Microbalze对Counterpu-lse核的配置，以及由Counterpulse核到Microblaze的数据传输。

　　系统工作时，由Microblaze软核通过网口接收由PC机发送来的命令，根据命令，通过一路FSL总线对光子计数IP核进行工作模式的选择和配置。计数IP核对外部计数源进行计数，计数的结果和状态数据通过另一路FSL总线发送到Microblaze软核，由Microblaze软核将该数据在DDRRAM内进行缓冲，并通过网口将这些数据最终发送给PC机，由PC机进行分析处理。

　　系统有三种工作模式：模式一：使能计数，使能信号有效时(高电平有效)，对光子计数输入的计数脉冲信号进行计数;模式二：定周期计数，根据设定的计数周期，对光子计数输入的计数脉冲信号进行计数;模式三：启动和停止信号分开的计时，根据输入的计数启动信号和计数停止信号(均为上升沿有效)，进行以系统基频为基准的计时，以实现函数测量。
