晶体振荡器直接调频电路

晶体振荡器直接调频电路?

今天电子发烧友网与大家一起来研究晶体振荡器直接调频电路:

变容二极管（对LC振荡器）直接调频电路的中心频率稳定度较差。为得到高稳定度调频信号，须采取稳频措施，如增加自动频率微调电路或锁相环路（第8章讨论）。还有一种稳频的简单方法是直接对晶体振荡器调频。

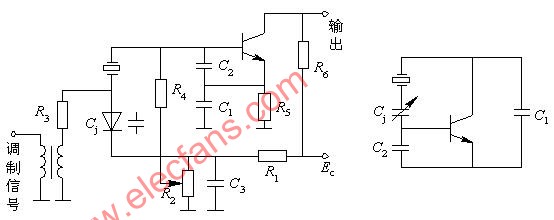

（a）实际电路;（b）交流等效电路

a）为变容二极管对晶体振荡器直接调频电路，图（b）为其交流等效电路。由图可知，此电路为并联型晶振皮尔斯电路，其稳定度高于密勒电路。其中，变容二极管相当于晶体振荡器中的微调电容，它与C1、C2的串联等效电容作为石英谐振器的负载电容CL。此电路的振荡频率为:

特点: 石英晶体工作于感性区，振荡频率介于晶体的串联振荡频率和并联振荡频率之间，其相对频偏很窄，只有10-3～ 10-4 。
扩大频偏的方法：A、在晶体两端并联小电感，该法简单有效，但扩展范围有限，同时会使中心频率稳定度下降；
       B、利用π型网络进行阻抗变换；
       C、在调频振荡器的输出端增设多次倍频和混频的方法，该法不不仅满足了载频的要求，也增加了频偏。
