变容二极管直接调频电路

变容二极管直接调频电路

现在电子发烧友网与大家一起学习变容二极管直接调频电路:

(1) 变容二极管调频原理
       变容二极管结电容Cj与在其两端所加反偏电压u之间存在着如下关系:
式中C0为变容二极管零偏时的电容，uφ为变容二极管PN结的势垒电位差，为结电容变化指数。

2)  变容二极管直接调频性能分析
      下面分两种情况讨论。

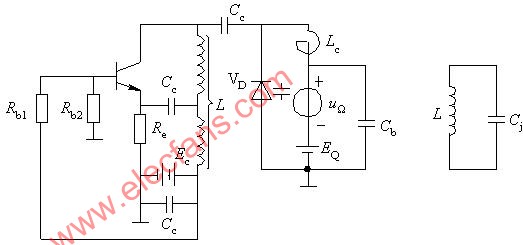

         （1）Cj为回路总电容。图7-13为一变容二极管直接调频电路，Cj作为回路总电容接入回路。图7-13（b）是图7-13（a）振荡回路的简化高频电路。

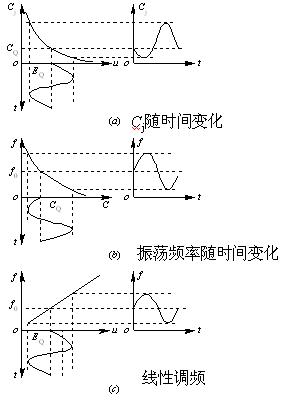

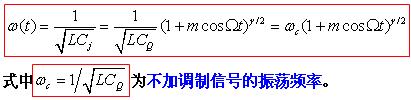

      由此可知，若变容管上加uΩ(t)，就会使得Cj随时间变化（时变电容），如图7-14(a)所示，此时振荡频率为：

图7-14  变容管线性调频原理

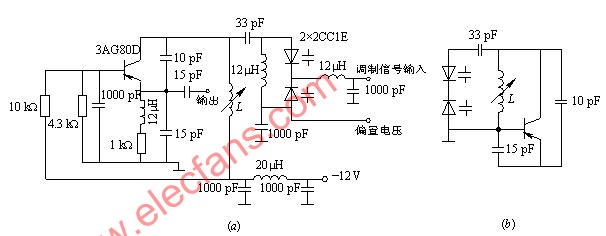

图7-19  变容二极管直接调频电路举例?
  （a）实际电路;（b）等效电路
