张弛振荡器直接调频电路

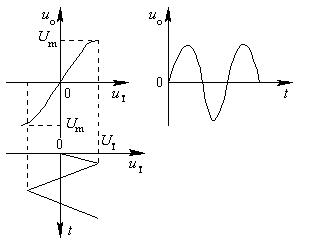

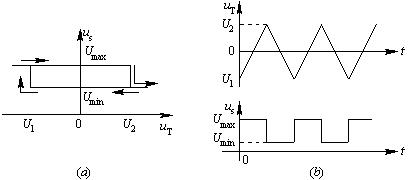

电压比较器输出的是调频方波电压。如要得到正弦调频信号，可在其输出端加波形变换电路或滤波器。图7-23便是由三角波变为正弦波的变换器特性。它是一个非线性网络，其传输特性为

二、间接调频电路
       间接调频的关键是调相，下面介绍常用的调相电路。
1、回路参数移相电路
        图7-23是一个变容二极管调相电路。它将受调制信号控制的变容管作为振荡回路的一个元件。Lc1、Lc2为高频扼流圈，分别防止高频信号进入直流电源及调制信号源中。

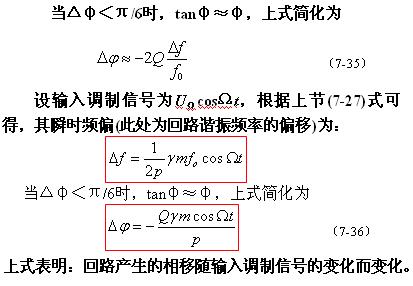

         高Q并联振荡电路的电压、电流间相移为：

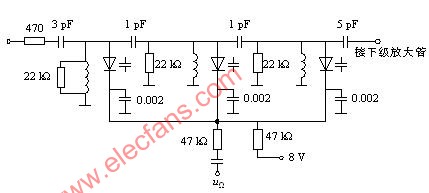

图7-24  三级回路级联的移相器
