无线通信系统的组成

无线通信系统的组成

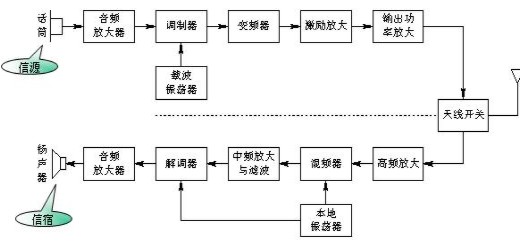

        无线通信(或称无线电通信)的类型很多, 可以根据传输方法、 频率范围、 用途等分类。不同的无线通信系统, 其设备组成和复杂度虽然有较大差异, 但它们的基本组成不变, 图1- 1是无线通信系统基本组成的方框图。
         图中虚线以上部分为发送设备（发信机）, 虚线以下部分为接收设备（收信机）, 天线及天线开关为收发共用设备。 信道为自由空间。 话筒和扬声器属于通信的终端设备, 分别为信源和信宿。

无线通信系统的基本组成

超外差接收机的主要特点就是由频率固定的中频放大器来完成对接收信号的选择和放大；当信号频率改变时, 只要相应地改变本地振荡信号频率即可。
           优点：由于中频比载频低的多，对选频网络的Q值要求低的多，容易实现高增益。
           不足：由于存在混频，因而存在频率组合干扰，且抑制干扰比较麻烦。
        数字中频结构：将混频后的中频信号正交数字化，然后进行数字解调。
        直接变换结构：采用零中频，如图1-2所示。
        由上面的例子可以总结出无线通信系统的基本组成, 从中也可看出高频电路的基本内容应该包括: ?
         （1）高频振荡器：用于产生载波或本地振荡信号
         （2）放大器：包括小信号放大和功率放大  ?
         （3）混频或变频：
         （4）调制与解调：
         （5）反馈控制电路：包括AGC、AFC和APC（PLL）
