级联LDPC和CCK码的性能

级联LDPC和CCK码的性能

从图3可知，CCK在衰落信道下的性能很差，当SNR=32 dB时，BER才近似为10-4。原因是因为CCK码
集合中各码字间互相关特性并不太良好，尤其在衰落环境下，信道对信号的干扰严重恶化了码字间的互相关性。因此本文采用外层级联LDPC码来校正CCK的解调错误，提高CCK的性能增益。
系统中采用(504，3，6)的规则LDPC码，交织深度为两个编码块，采用随机交织器。CCK解调采用大数逻辑软判决算法。信道分别是AWGN和Rayleigh衰落信道，其中衰落信道为3径，采用ITU的M.1225标准channel A多径信道模型，系统组成如图4所示。

图4 仿真系统模型
仿真过程中，假定理想信道估计，未采用Rake接收技术。图5、6所示分别为在AWGN和Rayleigh衰落信道下，CCK级联LDPC外码的仿真结果。由此可见，BER＝10－5时，在AWGN信道下，CCK所需最低SNR为9 dB，CCK级联LDPC的最低SNR比为6 dB，改善了3 dB。在Rayleigh信道下，BER为10－4时，CCK和级联LDPC的CCK所需的最低SNR分别为33 dB和22 dB，显然有11 dB的性能增益。即级联LDPC码的CCK调制的性能比单独CCK调制有明显的性能增益，衰落信道下的效果更为明显。

SNB/DB                              SNB/DB

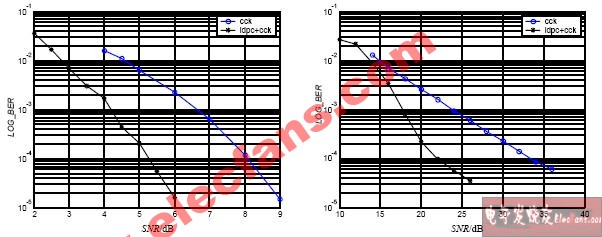

图5 CCK级联LDPC在AWGN的性能SNR/dB图6 CCK级联LDPC在Rayleigh信道的性能

无论在AWGN还是在多径衰落信道下，CCK级联LDPC结构相对于CCK调制编码，都能获得一定的性能增益，在衰落信道下，增益更为明显，BER为10−4时，增益可达11 dB。由于LDPC码译码相对简单，并
能获得接近香农限的性能，CCK在多径环境下有较好的性能，因此在第4代蜂窝移动通信系统中，LDPC与CCK将会得到广泛的应用。尤其采用Rake接收技术时，CCK的优势会更为明显，这正是我们下一步的工作。
