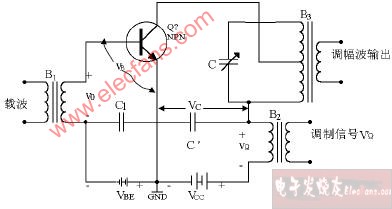

集电极调幅电路图

图中,设基极激励信号电压(即载波电压)为:υo = Vocosωot
则加在基射极间的瞬时电压为 υB = —VBB + Vocosωot
调制信号电压υΩ 加在集电极电路中,与集电极直流电压VCC 串联,因此,集
电极有效电源电压为 VC = VCC + υΩ = VCC + VΩcosΩt = VCC(1+macosΩt)
式中,VCC 为集电极固定电源电压;ma = VΩ/ VCC 为调幅指数

更详细请查看:集电极调幅与大信号检波实验
