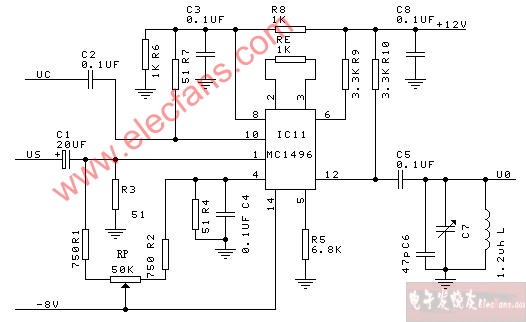

MC1496 构成的振幅调制器电路如图所示

其中载波信号UC 经高频耦合电容C2 从ux 端输入，C3 为高频旁路电容，使8 脚
接地。调制信号UΩ经低频耦合电容C1 从uy 端输入，C4 为低频旁路电容，使4 脚接
地。调幅信号U0 从12 脚单端输出。器件采用双电源供电方式，所以5 脚的偏置电
阻R5 接地，由式（7-4）可计算器件的静态偏置电流I5 或I0，即

脚2 与3 间接入负反馈电阻RE，以扩展调制信号的UΩ的线性动态范围，RE 增
大，线性范围增大，但乘法器的增益随之减少。
电阻R6、R7、R8 及RL 为器件提供静态偏置电压，保证器件内部的各个晶体管

工作在放大状态，所以阻值的选取应满足式（7-1）、（7-2）的要求。对于图7-3 所示
电路参数，测量器件的静态（UC=0，UΩ=0）偏制电压为
u8 u10 u1 u4 u6 u12 u2 u3 u5
6V 6V 0V 0V 8.6V 8.6V -0.7V -0.7V -6.8V
R1、R2 与电位器RP 组成平衡调节电路，改变RP 可以使乘法器实现抑制载波的
振幅调制或有载波的振幅调制，操作过程如下：
（１）抑制载波振幅调制
ux 端输入载波信号UC（t），其频率fC=20.945MHz，峰—峰值UCP-P=40mV。uy
端输入调制信号UΩ（t），其频率fΩ=1kHz，先使峰-峰值UΩP-P=0，调节RP，使输出
U0=0（此时U4=U1），在逐渐增加UΩP-P，则输出信号U0（t）的幅度逐渐增大，最后
出现如图7-4（a）所示的抑制载波的调幅信号。由于器件内部参数不可能完全对称，
致使输出出现漏信号。脚1 和4 分别接电阻R3 和R4 可以较好地抑制载波漏信号和改
善温度性能。

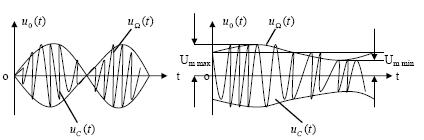

(a) 抑制载波调幅波 (b) 有载波调节器幅波
图7-4 乘法器输出的调幅波
