无线麦克风电路图

无线麦克风电路图

这个无线麦克风对初学者来说非常的适合，可以简单的做到跟老手一
样的品质。它已被成功的安装在吉他中使用过，因为许多人要求够得到较高功率且灵敏度高的FM 麦克风，所以Harry Lythall 设计了这个新的麦克风线路(第5 版)，而且频率的穏定度也较高，而且理论上可到1 公里的距离，
这个线路里增加了一个10dB 的高频缓冲器及一个音频放大器。
许多制作无线发射器时常发现的问题就是线圈的制作，这个制作L1
线圈为3.25 圈的螺旋状，直接将线圈制作在电路板中，所以不用再另外制作线圈。两个BC547 晶体管可以自行更换成任一型小讯号的NPN 晶体管如2N2222 等..终端用的BC557也是一般通用的晶体。若输入端要改为主动式麦克风，必须移除4.7K 电阻。

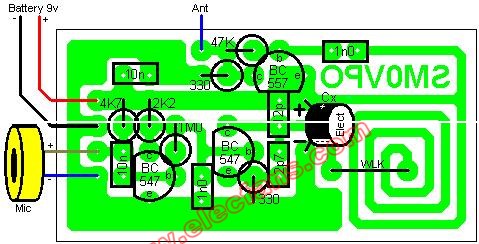

经设计者的测试实际穏定的距离达700 公尺远，效果真的不错。零件的配置如下图：

上图中你可以看到一个小小的秘密装置，跨接在电路12P 电容上，这个小
装置可以微量调整电容量，所以在电路中可以些微的调降发射的频率，这
个装置只是两条被扭绞在一起的绝缘的单芯导线，长约2 公分，若想增大
电容(降低频率)就把它再扭多圈点，如想再减低电容(升高频率)就把言两条
绞线剪短一点，利用这个方法来调整频率。再次感谢Harry Lythall 。
