虚拟演播室系统原理

虚拟演播室系统原理

一个典型的虚拟演播室系统组成如图1所示。在虚拟演播室系统中，实时析取摄像机参数是关键。目前用于获取摄像机参数的方法有3种，即：精密机械/光学传感装置，红外/超声定位装置，模式识别及特征匹配方法计算摄像机参数。由于前两种方法存在需安装调试、使用复杂、可靠性差、改装摄像机和硬件成本较高等问题，使得虚拟演播室至今难以推广。后一种方法能够克服上述问题，是虚拟演播室技术发展的必然趋势。

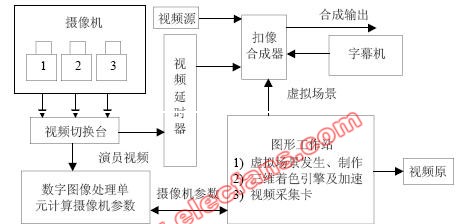

图1 虚拟演播室典型结构图
基于图像识别方法计算摄像机参数就是在演播室中放置经特别制作的蓝色网格图形，录制节目时，演播室摄像机拍摄的图像中，除演员本身图像外，还有携带摄像机参数信息的蓝色网格图形。该方法就是运用图像处理和模式识别方法从蓝色网格图形中析取摄像机参数。
