REP023: 从350MHz变频至3.5GHz具有9dB增益和1.3dBm IIP3的上变频器
| 快速工程原型(rapid engineering prototypes)是Maxim应用工程师在实验室里建立并进行产品测试的实际电路。它们是新的射频工程设计的起点。它们不作为评估测试工具使用。 |
目标：开发用这款下变频器IC作为上变频器使用的电路。

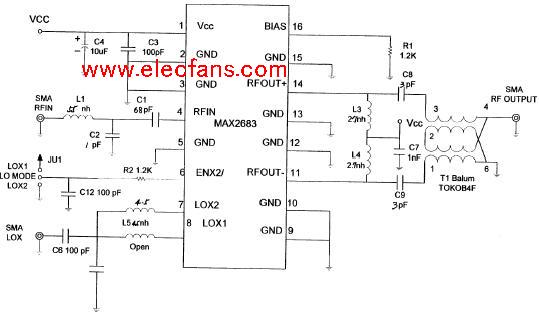

MAX2683在此作为上变频器使用，在350MHz IF输入频段(通过RF输入引脚)测试它的性能，使用一个频率到2.0GHz的本振，观察到的输出为3.55GHz (从差分IF输出引脚)。用一个平衡非平衡转换器对输出进行转换并连接至50Ω的传输线。测得上变频增益接近9dB，线性度为+1.3dBm的IIP3。设计匹配网络时参考了一组S参数。本应用电路被认为是完全成功的。
MAX2683是为3.5GHz无线数据收发机接收通道设计的一款高性能、低功耗下变频器。它具有6dB的变频增益，可变的IIP3最高达11dBm，IF输入范围从100MHz至400MHz，变频输出为3.5GHz，使用低端LO (大约2.7GHz)。MAX2683有一个在输入1/2本振频率时使用的LO倍频器，它能在基本模式和倍频模式之间切换。MAX2683最低工作电压为2.7VDC，采用16引脚TSSOP封装。

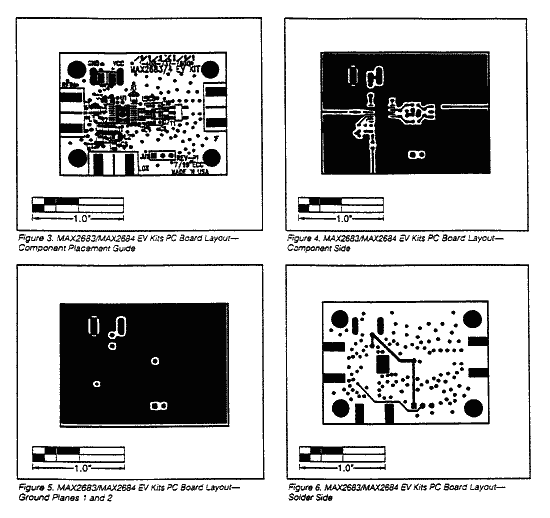

PCB Layout Plots
