REP022: 从900MHz变频至3.5GHz具有5dB增益和5dBm IIP3的RF上变频器

• 无线产品网页
• 快速浏览MAX2683/MAX2684数据资料
• 应用技术支持

目标：开发用这款下变频器IC作为上变频器使用的电路。

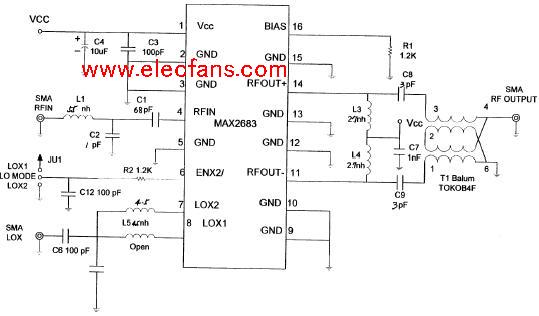

MAX2684在此作为上变频器使用，在800MHz至900MHz的IF输入频段(通过RF输入引脚)测试它的性能，使用一个频率到1.7GHz的本振，观察到的输出频率为3.5GHz (从差分IF输出引脚)。用一个平衡非平衡转换器对输出进行转换并连接至50Ω的传输线。测得上变频增益为5dB，线性度为+5dBm的IIP3。设计匹配网络时参考了一组S参数。本应用电路被认为是非常成功的。

MAX2684是为3.5GHz无线数据收发机接收通道设计的一款高性能、低功耗下变频器。它具有1dB的变频增益，可变的IIP3最高达12dBm，变频范围从800MHz至3.5GHz，使用低端LO (大约2.7GHz)。MAX2684有一个在输入1/2本振频率时使用的LO倍频器，它能在基本模式和倍频模式之间切换。MAX2684最低工作电压为2.7VDC，采用16引脚TSSOP封装。
